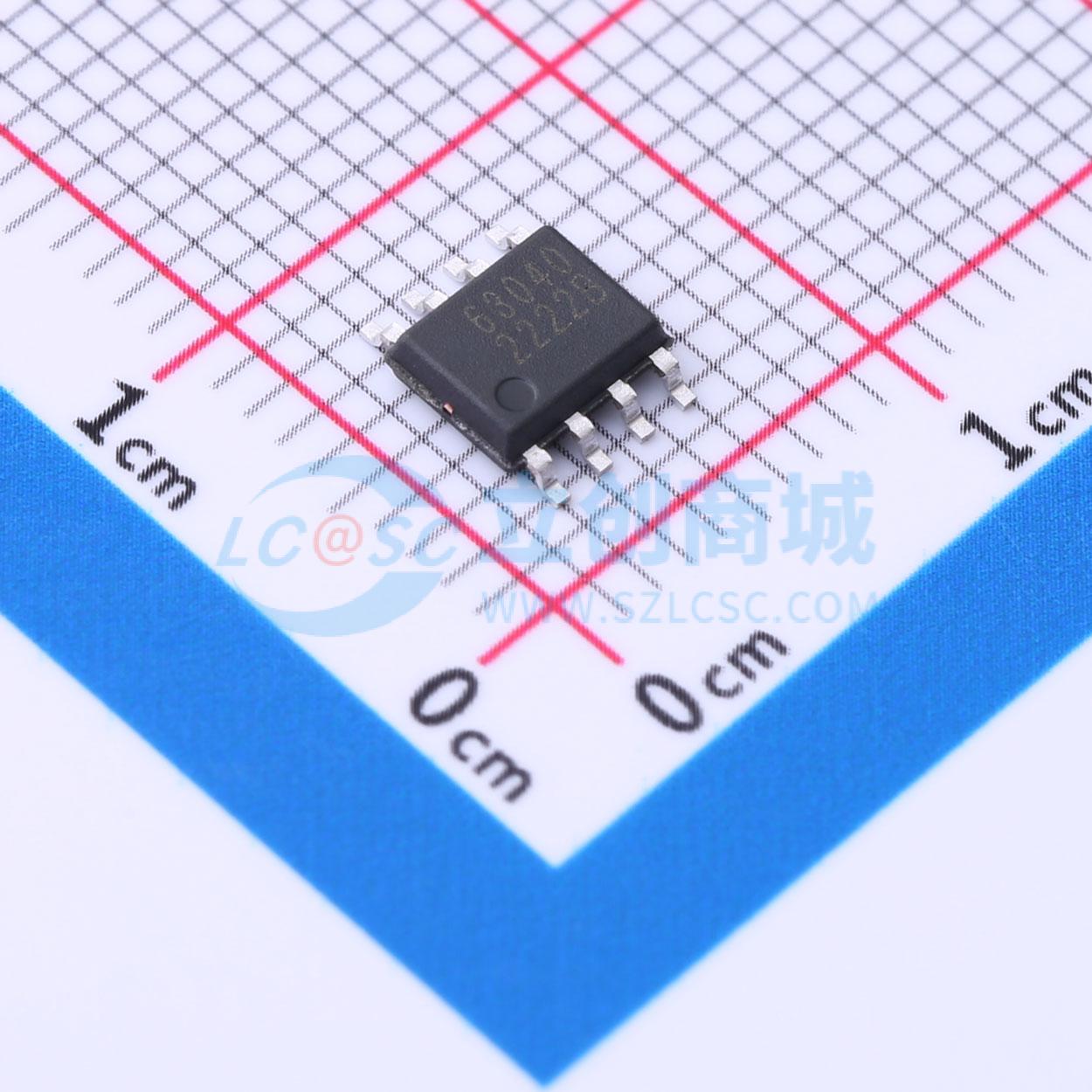

温馨提醒：图片仅供参考，商品以实物为准

LGS63040EP

输出1.2A PWM调光降压,升压型驱动

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 降压型、升压型、升降压型 LED恒流驱动器. 散热增强的ESOP8封装，输入输出：3V~60V ;输出电流可达到400mA, 并具备软启动，热关断保护，输入欠压保护，逐周期限流保护。支持EN（0.6V~1.2V）的DC模拟调光。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS63040EP
商品编号: C5280695
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	功能特性	过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；去频闪
	工作电压(AC)	-
	拓扑结构	降压；升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-

商品概述

LGS6304X是一款集成功率开关、支持多工作模式的宽输入/输出DC-DC LED驱动芯片，其输入电压范围宽达3V至60V。该芯片集成了350mΩ功率开关，可提供2A的输入峰值电流能力，输出电流可通过外部采样电阻进行调整。LGS6304X采用电流模式控制，具备出色的响应速度，并使环路补偿更为简单。其具备的跳脉冲控制模式，将低静态电流与高开关频率相结合，可在广泛的负载电流范围内实现高效率。附加功能包括：软启动、热关断保护、输入欠压保护、输出过压保护以及逐周期限流保护。LGS6304X可通过选取不同阻值的采样电阻Rsense实现对输出电流的高精度数字和模拟调节，具体包括两种型号：LGS63040支持0.6V~1.2V模拟输入的DC调光；LGS63042支持100Hz~100kHz数字输入的PWM调光，高频PWM输入下无屏闪，在100Hz PWM频率下，调光比高达25000:1。

商品特性

宽输入/输出电压范围：3.0V~60V
支持PWM调光及模拟调光
内置60V/350mΩ低侧MOSFET
逐周期峰值限流保护
跳脉冲模式提供极高的轻负载效率
提供超小的SOT23封装以及增强散热的ESOP8封装
内置软启动电路，防止电流过冲
热关断保护
输入欠压保护
过压保护可提供LED开路保护
内部环路补偿有助于减小解决方案尺寸、降低成本和设计复杂性
所有端口都具备±2000V (HBM) ESD保护
结温范围为-40°C至+125°C

应用领域

智能调光LED灯
宽范围LED灯驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~60V
	开关频率	1.2MHz
	通道数	1
	输出电压	3V~60V
	输出电流	-
