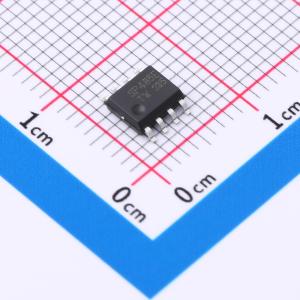

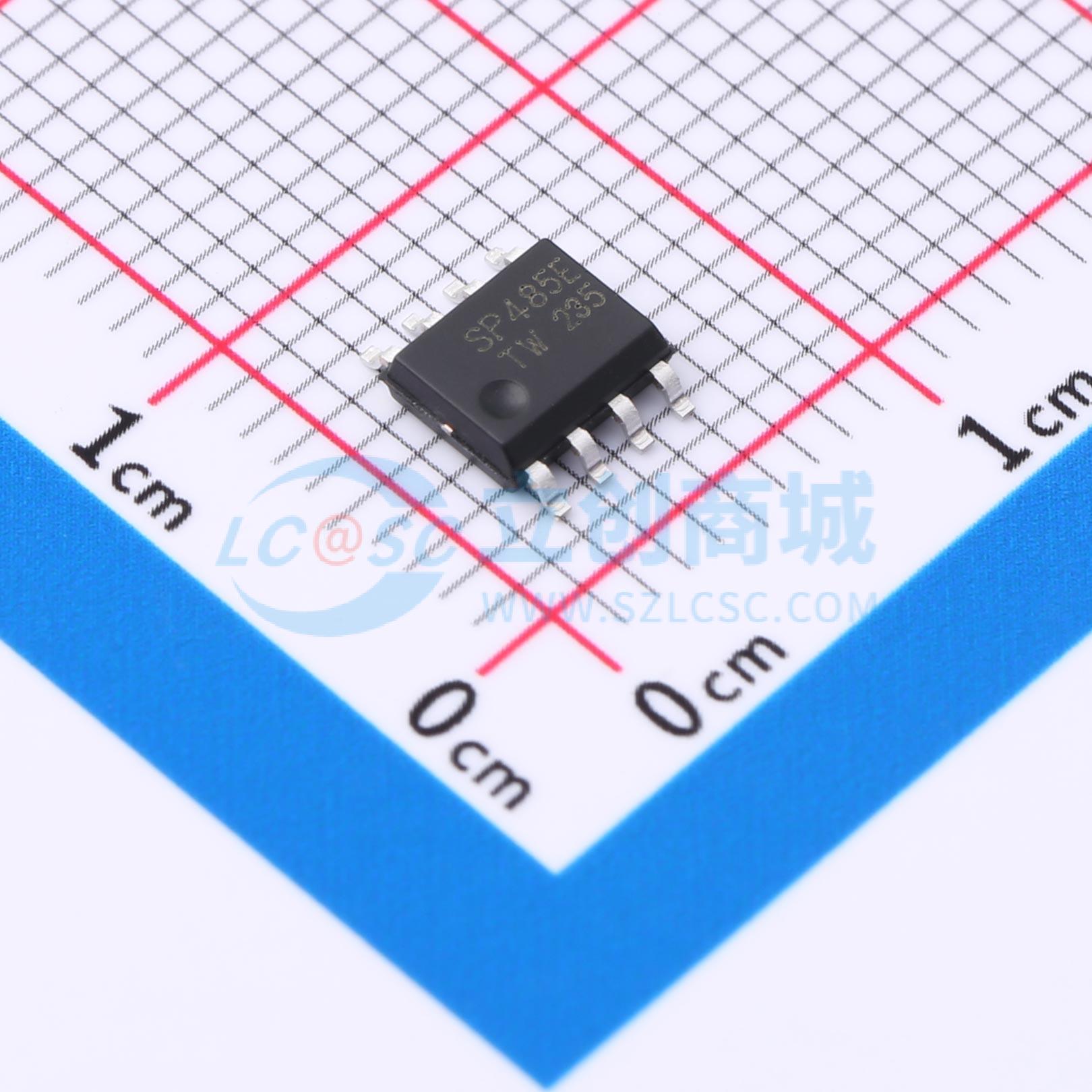

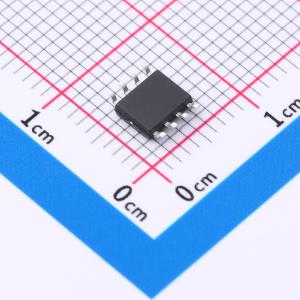

SP485EN
低功耗、斜率限制的RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP485EN是用于RS-485和RS-422通信的低功耗收发器。该IC包含一个驱动器和一个接收器，适用于半双工应用。
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- SP485EN
- 商品编号
- C5279040
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2.5Mbps | |
| 节点数 | 32 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 500uA | |
| 通讯模式 | 半双工 |
商品概述
SP485EN 是用于 RS - 485 和 RS - 422 通信的低功耗收发器。该集成电路包含一个驱动器和一个接收器。SP485EN 的驱动器压摆率不受限制，使其能够实现高达 2.5Mbps 的传输速率。当驱动器禁用时，无论处于空载还是满载状态，这些收发器的电源电流在 120μA 至 500μA 之间。所有器件均采用单 5V 电源供电。 驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路会使驱动器输出进入高阻抗状态。接收器输入具备故障保护功能，若输入开路，可确保输出逻辑高电平。SP485EN 专为半双工应用而设计。
商品特性
- 低静态电流：300μA
- 共模输入电压范围：-7V 至 +12V
- 三态输出
- 传播延迟 30ns，偏斜 5ns
- 提供全双工和半双工版本
- 采用单 5V 电源供电
- 总线上最多可连接 32 个收发器
- 数据速率：2.5Mbps 具备电流限制和热关断功能，用于驱动器过载保护
