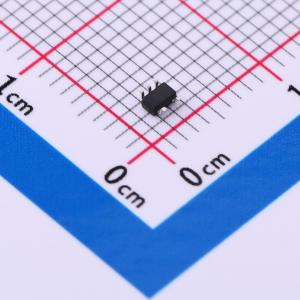

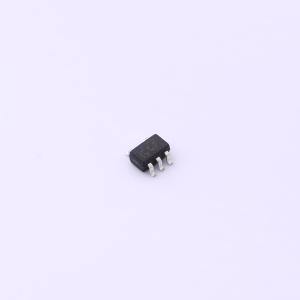

SN74LVC1G04DCKR
非门集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC1G04是一款非门集成电路，可实现Y = A(上划线)的数学逻辑运算。采用先进的CMOS工艺设计，具有低功耗和高输出驱动能力，电源电压VCC范围为1.65V至5V。
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- SN74LVC1G04DCKR
- 商品编号
- C5279047
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 100nA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V；2V | |
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.15V；1.64V；2.73V；4V | |
| 低电平范围(VOL) | 10mV；200mV；110mV；350mV | |
| 传播延迟(tpd) | 3.1ns@5V,15pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ |
