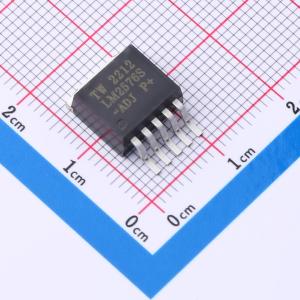

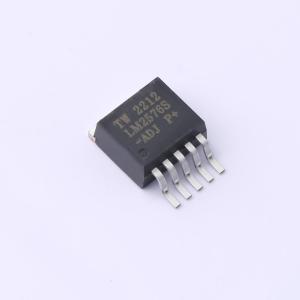

LM2576S-ADJ
高效率3A降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2576SADJ是一款高效率3A降压型开关稳压器,具有良好的线路和负载调节性能。该系列器件提供固定输出电压版本（3.3V, 5V, 12V, 15V）和可调输出版本。它需要最少的外部组件,简化了开关电源的设计。其他特性包括±4%的输出电压精度、±10%的振荡器频率精度、外部热关断和电流限制保护。
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- LM2576S-ADJ
- 商品编号
- C5279045
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2576系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具有出色的线性和负载调节能力。这些器件有3.3V、5V、12V、15V的固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。LM2576系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热器的尺寸，在某些情况下无需使用散热器。多家不同制造商提供与LM2576配套优化的标准电感系列。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±10%的容差。具备外部关断功能，典型待机电流为50μA。输出开关具备逐周期电流限制功能，以及在故障条件下提供全面保护的热关断功能。
商品特性
- 3.3V、5V、12V、15V及可调输出版本
- 可调版本输出电压范围为1.23V至37V（HV版本为57V），在电压和负载条件下最大误差±4%
- 保证3A输出电流
- 宽输入电压范围，HV版本最高可达40V至57V
- 仅需4个外部元件
- 52kHz固定频率振荡器
- 具备TTL关断能力，低功耗待机模式
- 高效率
- 使用现成的标准电感
- 热关断和电流限制保护
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（Buck - Boost）
