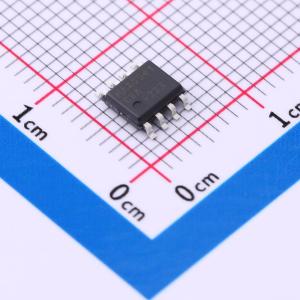

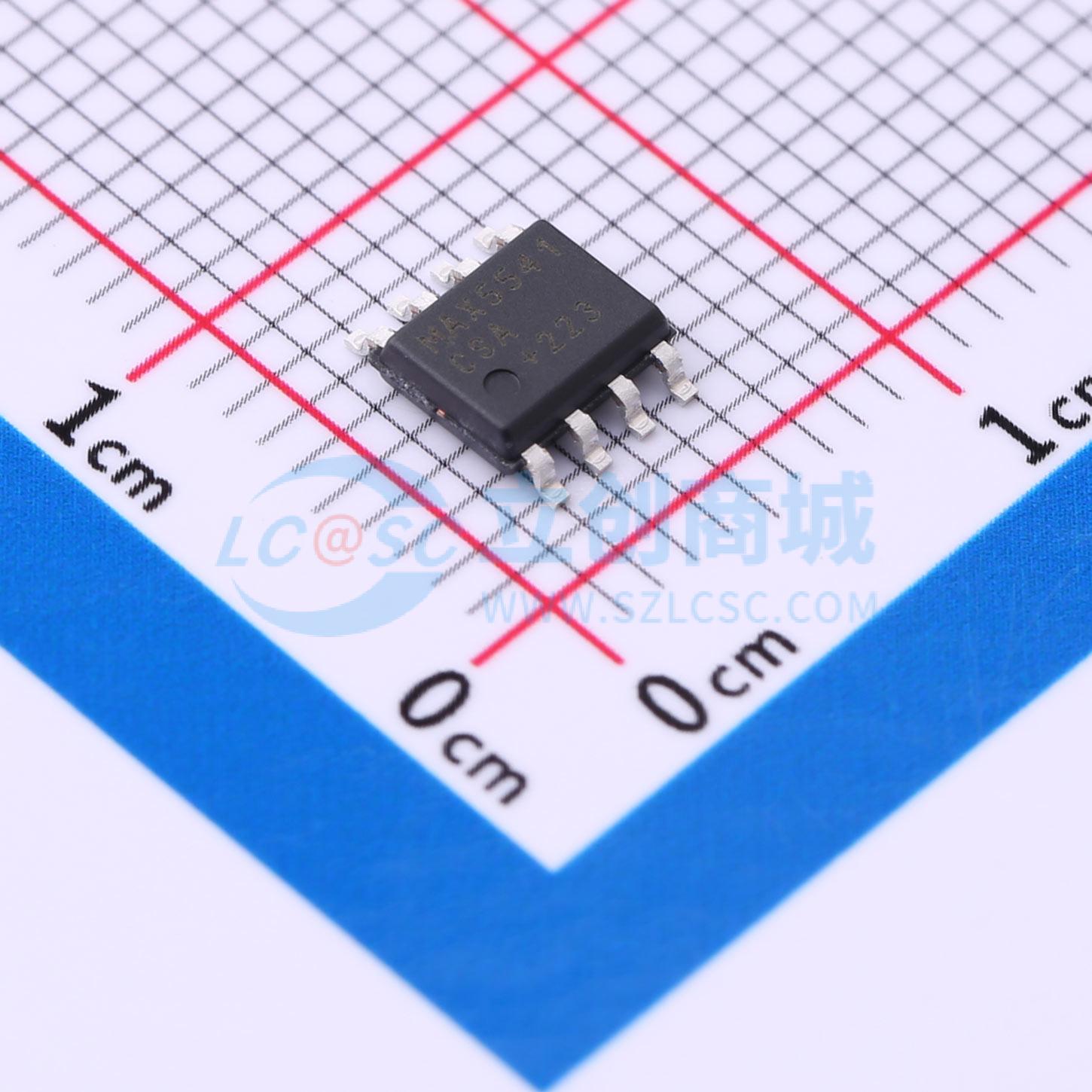

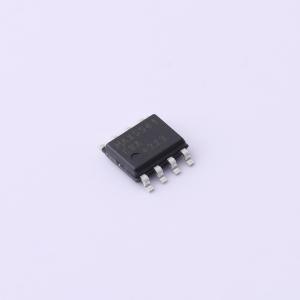

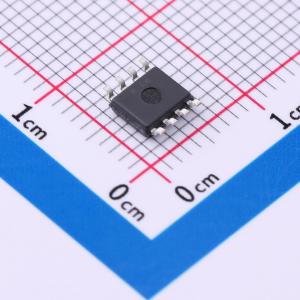

MAX5541CSA+T

描述: 低成本、+5V、串行输入、电压输出、14位DAC
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5541CSA+T
商品编号: C5277070
商品封装: SO-8
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

商品概述

MAX5541是一款电压输出的16位数模转换器（DAC），具备16位单调性，差分线性误差小于1 LSB。串行数据传输可减少所需的封装引脚数量。 MAX5541由两个匹配的DAC部分组成，其中一个12位反相R - 2R DAC构成十二个LSB，四个MSB则由十五个相同匹配的电阻得出。这种架构可使在主要进位转换时，传输至DAC输出端的毛刺能量降至最低。与标准R - 2R梯形网络相比，它还能将DAC输出阻抗降低至原来的八分之一，从而允许在中等负载应用中实现无缓冲操作。 MAX5541的数字接口是一种标准的三线连接，与SPI/QSPI/MICROWIRE接口兼容。片选输入（CS）对数据输入引脚（DIN）处的串行数据加载进行帧处理。在CS从高电平转换为低电平之后，数据会同步移位，并在串行时钟输入（SCLK）的上升沿被锁存到输入寄存器中。在16位数据位被加载到串行输入寄存器后，当CS从低电平转换为高电平时，其内容会被传输到DAC锁存器中。 MAX5541可使用2V至3V的外部电压基准进行工作。基准电压决定了DAC的满量程输出电压。 MAX5541具备上电复位（POR）电路，当VDD首次上电时，可在单极性模式下将DAC的输出设置为0V。

商品特性

无需调整即可实现完整的16位性能
+5V单电源供电
低功耗：1.5mW
1µs建立时间
无缓冲电压输出可直接驱动60kΩ负载
与SPI/QSPI/MICROWIRE兼容的串行接口
上电复位电路可将DAC输出清零至0V（单极性模式）
施密特触发器输入，可直接连接光耦
可选择MAX541作为MAX5541的升级版，其积分非线性（INL）最大为1LSB

应用领域

高分辨率失调和增益调整
工业过程控制
自动化测试设备
数据采集系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI；QSPI；MICROWIRE
	工作电压	4.75V~5.25V

	属性	参数值
	稳定时间	1us
	输出类型	-
	积分非线性	4LSB
	工作温度	0℃~+70℃
