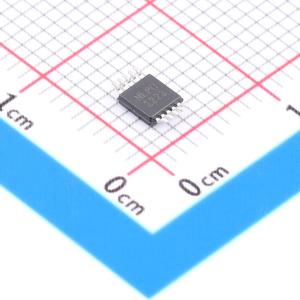

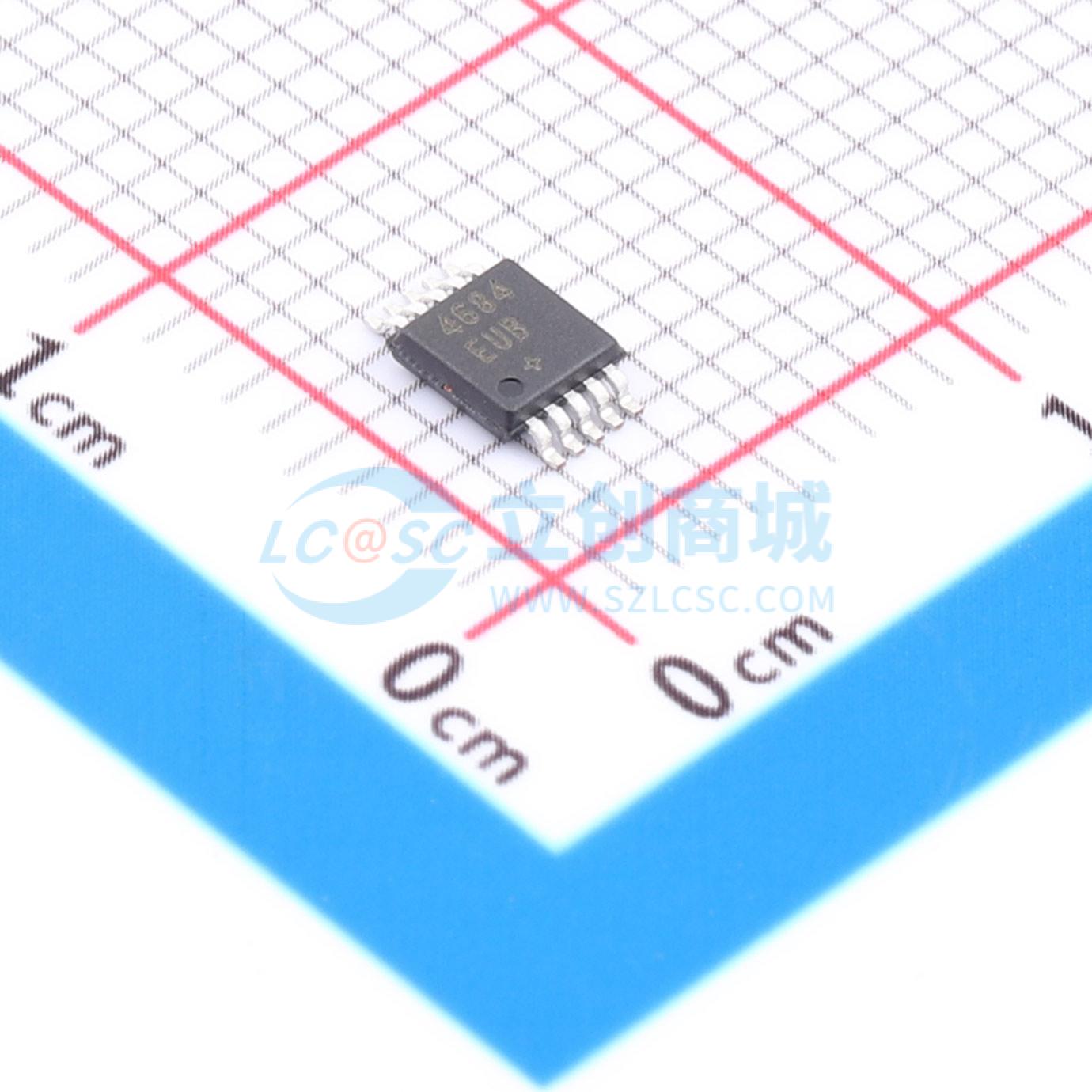

温馨提醒：图片仅供参考，商品以实物为准

MAX4684EUB+

0.5Ω/0.8Ω、低电压、双路SPDT模拟开关，UCSP封装

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: MAX4684/MAX4685是低导通电阻（RoN）、低电压双单刀双掷（SPDT）模拟开关，采用+1.8V至+5.5V单电源供电。在+2.7V电源电压下，MAX4684的常闭（NC）开关导通电阻最大值为0.5Ω，常开（NO）开关导通电阻最大值为0.8Ω。在+2.7V电源电压下，MAX4685的常开和常闭开关导通电阻最大值均为0.8Ω
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4684EUB+
商品编号: C5277074
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.125克(g)

商品参数

商品概述

MAX4684/MAX4685是低导通电阻（Ron）、低压、双单刀双掷（SPDT）模拟开关，可在单一+1.8V至+5.5V电源下工作。MAX4684的NC开关在+2.7V供电时的最大导通电阻为0.5Ω，NO开关的最大导通电阻为0.8Ω。而MAX4685在相同电压下的两个开关的最大导通电阻均为0.8Ω。这两款产品具有先断后合（2ns）的切换动作，在+3V供电时tON=50ns和tOFF=40ns。数字逻辑输入兼容1.8V逻辑，适用于+2.7V至+3.3V电源。这些器件采用芯片级封装（UCSP），显著减少了所需的PC板面积，芯片仅占用2.0mmX1.50mm的区域，焊球间距为0.5mm。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.8V~5.5V
	导通时间(ton)	30ns

	属性	参数值
	导通电阻(Ron)	800mΩ
	关闭时间(toff)	25ns
	工作温度	-40℃~+85℃
	导通电容(Con)	150pF
