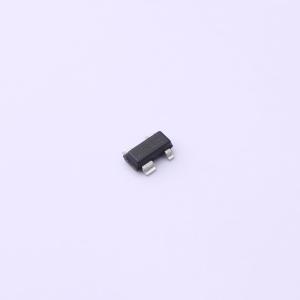

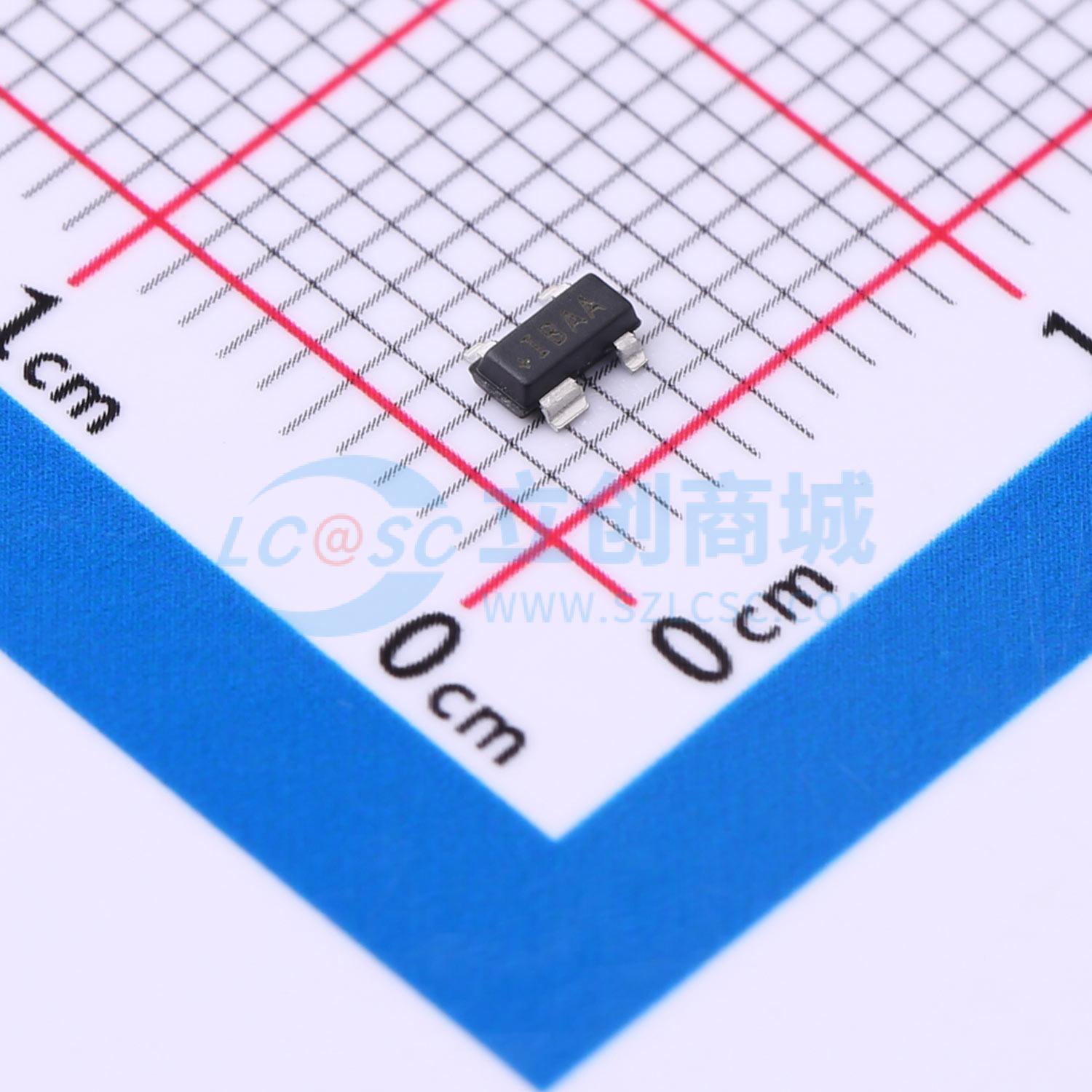

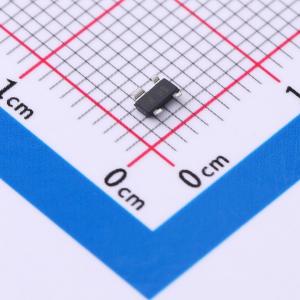

MAX6315US46D3+T

开漏 uP复位电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 漏极开路输出、SOT封装的微处理器复位电路、开漏输出SOT复位IC，可定制复位门限和超时周期
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6315US46D3+T
商品编号: C5277079
商品封装: SOT-143-4
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

MAX6315低功耗CMOS微处理器（µP）监控电路旨在监控µP和数字系统中的电源。通过省去外部元件和调节环节，它能提供出色的电路可靠性并降低成本。MAX6315还提供消抖手动复位输入。该器件执行单一功能：只要VCC电源电压降至预设阈值以下，或手动复位被触发，它就会发出复位信号。在VCC升至复位阈值以上或手动复位取消后，复位信号会在内部编程的时间段（复位超时时间）内保持有效。MAX6315的漏极开路RESET输出可上拉至高于VCC的电压。 MAX6315具有工厂微调的复位阈值电压，以100mV为增量，范围从2.5V到5V。还提供1ms、20ms、140ms和1120ms（最小值）的预设超时时间。该器件采用SOT143封装。

商品特性

监控电路以最低功耗确保系统可靠运行
精确的工厂预设VCC复位阈值：以100mV为增量，范围从2.5V到5V
提供四种复位超时时间：1ms、20ms、140ms或1120ms（最小值）
不受VCC短瞬变影响
漏极开路RESET输出可超过VCC
保证在全温度范围内正常工作
5µA电源电流
引脚与MAX811兼容
节省空间
4引脚SOT143封装

应用领域

计算机
控制器
智能仪器
关键µP和µC电源监控
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	2.5V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	12uA
