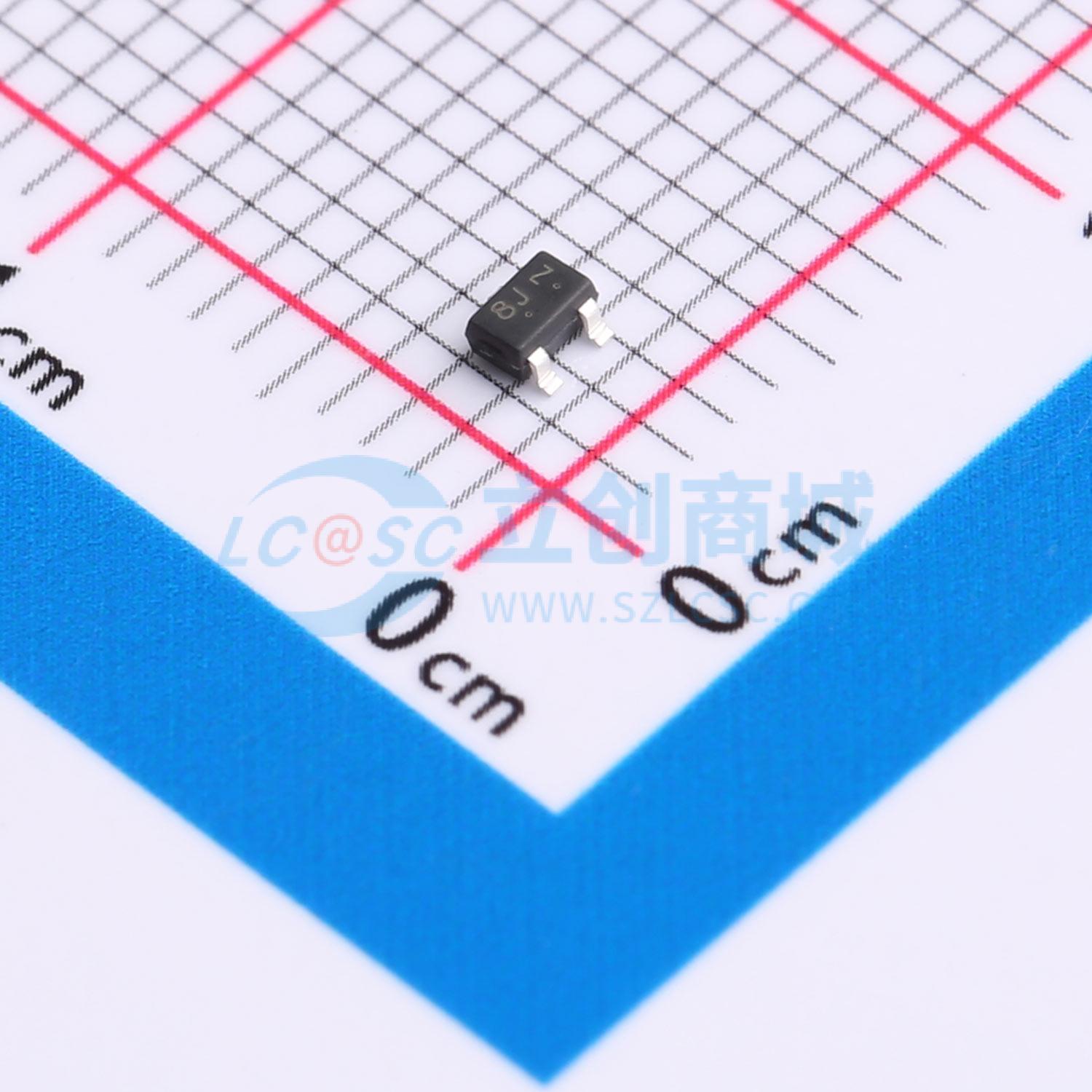

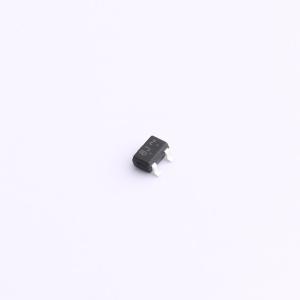

温馨提醒：图片仅供参考，商品以实物为准
LMUN5232T1G
内置偏置电阻网络的偏置电阻晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款新型数字晶体管系列旨在取代单个器件及其外部电阻偏置网络。偏置电阻晶体管（BRT）包含一个带有由两个电阻组成的单片偏置网络的单个晶体管，即一个串联基极电阻和一个基极-发射极电阻。BRT通过将这些单独的组件集成到一个器件中，消除了这些组件。使用BRT可以降低系统成本和电路板空间。该器件采用SC-70/SOT-323封装，专为低功率表面贴装应用而设计。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LMUN5232T1G
- 商品编号
- C5273145
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 310mW |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 15@5.0mA,10V | |
| 输出电压(VO(on)) | 200mV | |
| 输入电阻 | 6.1kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款新型数字晶体管系列旨在替代单个器件及其外部电阻偏置网络。BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极 - 发射极电阻。BRT通过将这些单独的组件集成到单个器件中，从而省去了这些组件。使用BRT可以降低系统成本并节省电路板空间。该器件采用SC - 70/SOT - 323封装，专为低功率表面贴装应用而设计。
商品特性
- 简化电路设计
- 节省电路板空间
- 减少元件数量
- SC - 70/SOT - 323封装可采用波峰焊或回流焊。改进的鸥翼式引脚在焊接过程中可吸收热应力，消除芯片受损的可能性。
- 提供8 mm压纹带盘包装
- 提供无铅封装
- 适用于汽车及其他有独特产地和控制变更要求的应用，型号以S开头；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力。
