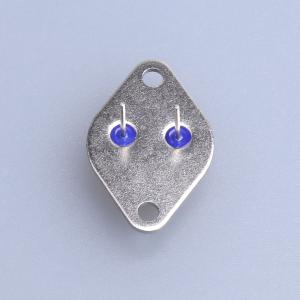

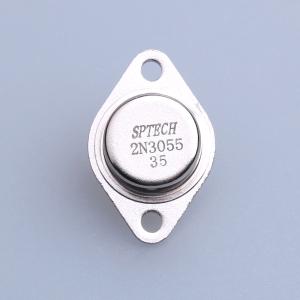

温馨提醒：图片仅供参考，商品以实物为准
2N3055
NPN 电流:15A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计为通用开关和放大器应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N3055
- 商品编号
- C5273060
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 10.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 15A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 115W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 70@4A,4V | |
| 特征频率(fT) | 2.5MHz | |
| 集射极饱和电压(VCE(sat)) | 3V@10A,3.3A | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V |
商品概述
- 出色的安全工作区
- 直流电流增益 - hFE = 20 - 70（@ IC = 4A）
- 集电极 - 发射极饱和电压：VCE(sat) = 1.1V（最大值）@ Ic = 4A
- 与MJ2955型互补
应用领域
- 专为通用开关和放大器应用设计
