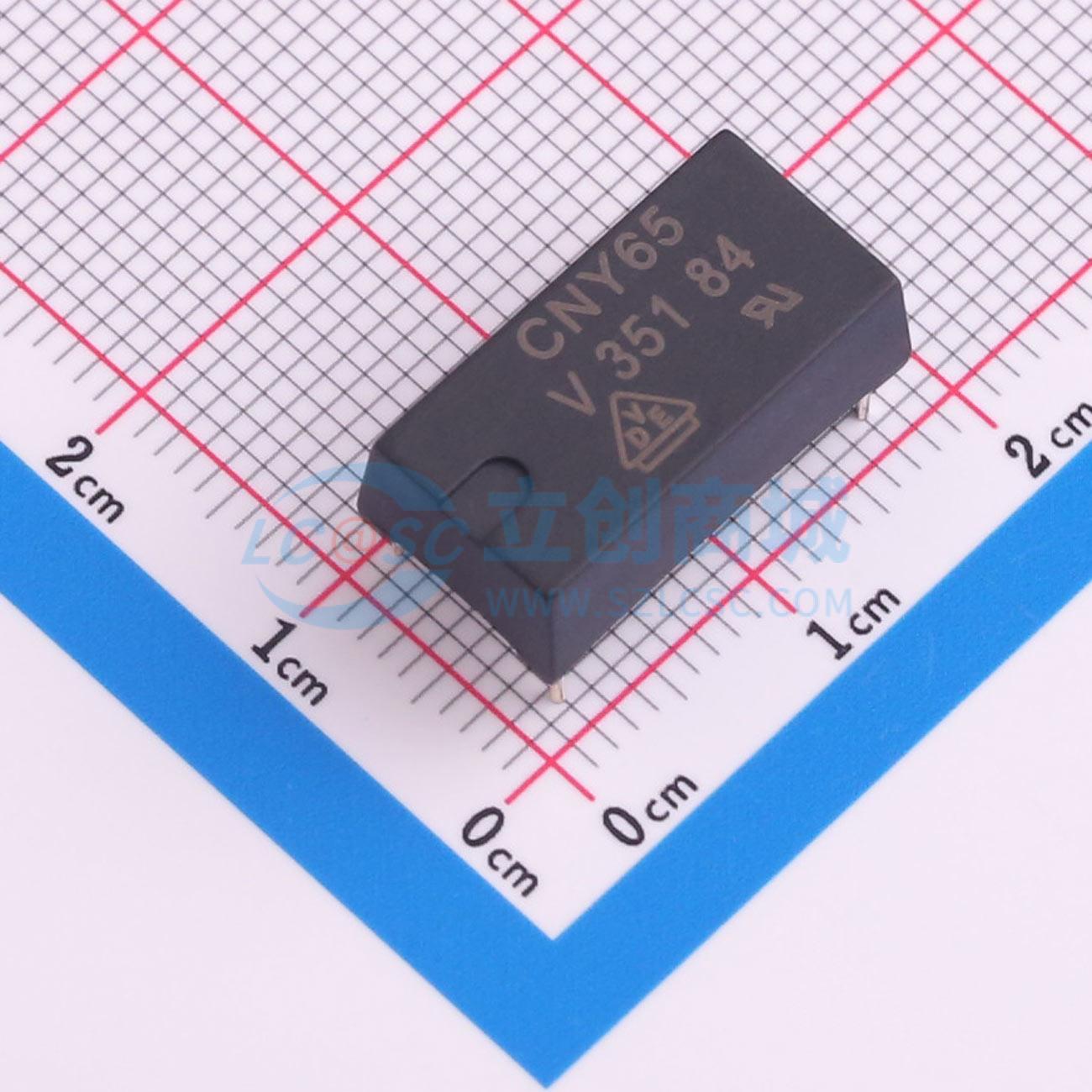

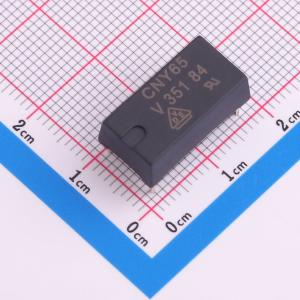

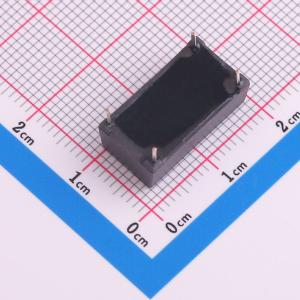

温馨提醒：图片仅供参考，商品以实物为准
CNY65
光电晶体管输出型光耦合器，极高隔离电压
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CNY64、CNY65 和 CNY66 由一个光电晶体管和一个砷化镓红外发光二极管通过光耦合组成，采用 4 引脚塑料封装。单个组件彼此相对安装，在输入和输出之间提供大于 3 mm 的间距，以满足最高安全要求。
- 品牌名称
- VISHAY(威世)
- 商品型号
- CNY65
- 商品编号
- C5273037
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 5.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 8.2kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 32V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 2.4us | |
| 下降时间 | 2.7us | |
| 工作温度 | -55℃~+85℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 75mA |
商品概述
CNY64、CNY65和CNY66由一个光电晶体管和一个砷化镓红外发光二极管通过光学方式耦合而成，采用4引脚塑料封装。 单个组件彼此相对安装，在输入和输出之间提供大于3 mm的间距，以满足最高安全要求。
商品特性
- 额定重复峰值电压（重复性）VIORM = 1450 Vpeak
- 绝缘厚度 ≥3 mm
- 根据VDE 0303 / IEC 60112的相比漏电起痕指数，耐漏电起痕电流：CTl ≥200
应用领域
- 根据安全等级II（加强绝缘）设计的防触电安全保护隔离电路
- 适用于电源电压 ≤300 V的I至IV类应用
- 适用于电源电压 ≤600 V的I至IV类应用
- 根据DIN EN 60747-5-5（VDE 0884-5），适用于电源电压 ≤1000 V的I至III类应用
- 开关电源
- 线路接收器
- 计算机外设接口
- 微处理器系统接口
