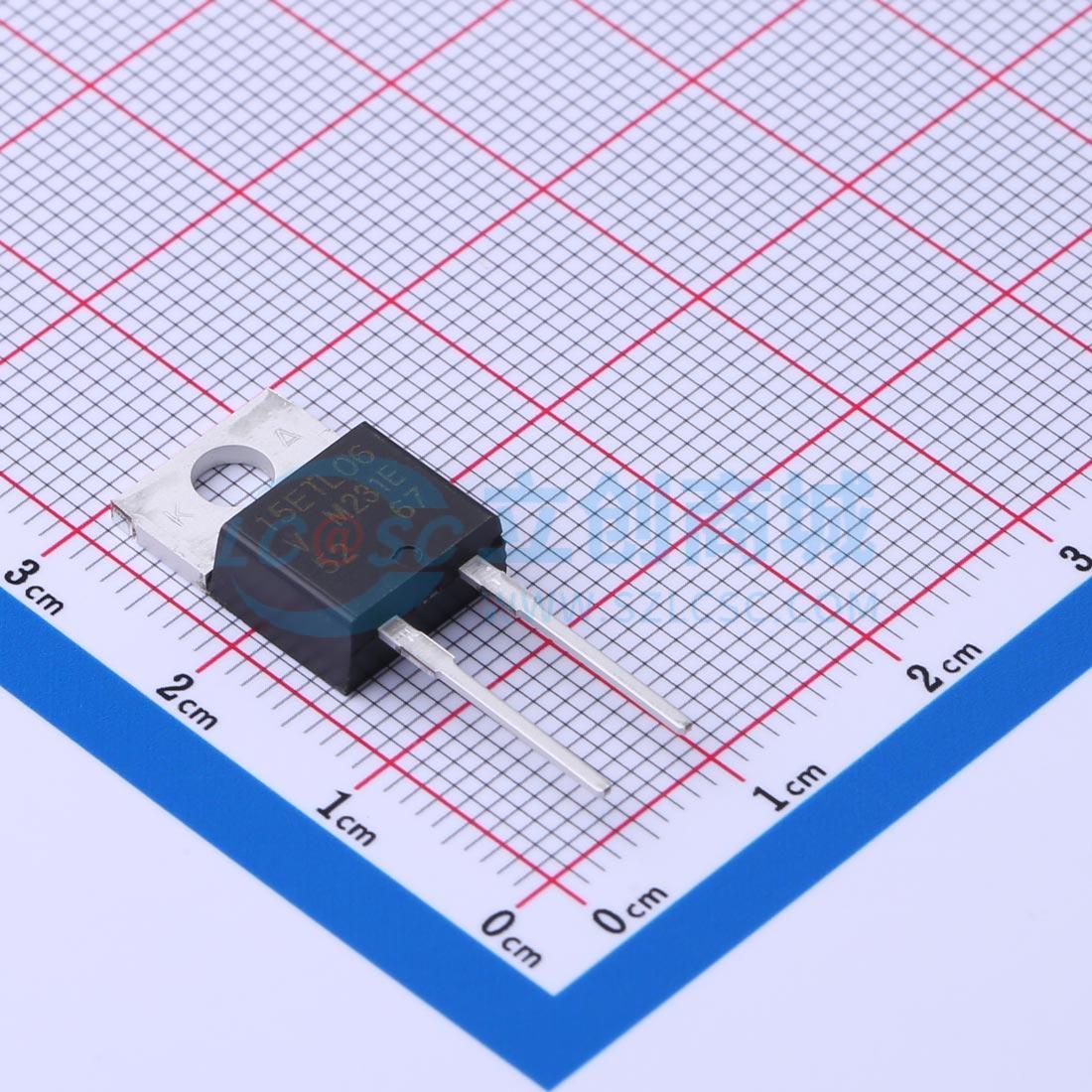

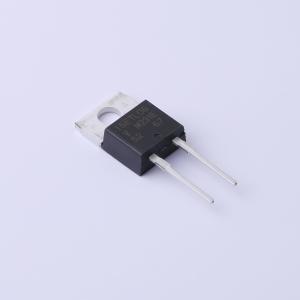

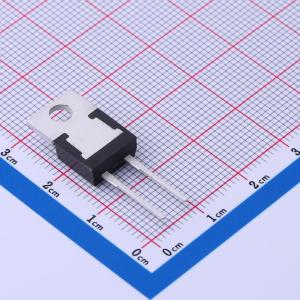

温馨提醒：图片仅供参考，商品以实物为准
VS-15ETL06-M3
耐压:600V 电流:15A 反向恢复时间：220ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 先进的超低VF软开关超快速整流器，针对不连续（临界）模式（DCM）功率因数校正（PFC）进行了优化。最小化的传导损耗、优化的存储电荷和低恢复电流，可最大程度地降低开关损耗，并减少开关元件和缓冲器中的过耗散。该器件还可作为电源和其他功率开关应用中的续流二极管使用。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-15ETL06-M3
- 商品编号
- C5273042
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.05V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@600V | |
| 反向恢复时间(Trr) | 220ns | |
| 工作结温范围 | -65℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 250A |
商品概述
先进的超低V_F软开关超快速整流器，针对不连续（临界）模式（DCM）功率因数校正（PFC）进行了优化。最小化的传导损耗、优化的存储电荷和低恢复电流可最小化开关损耗，并减少开关元件和缓冲器中的过度耗散。该器件还可用作电源和其他功率开关应用中的续流二极管。
商品特性
- 超快速恢复时间
- 行业基准超低正向电压降
- 175℃工作结温
- 低泄漏电流
- 根据JEDEC - JESD 47设计和认证
应用领域
- 70W至400W的AC/DC开关电源
- 笔记本电脑和打印机AC适配器
- 台式电脑
- 电视和显示器
- 游戏设备和DVD的AC/DC电源
