温馨提醒：图片仅供参考，商品以实物为准

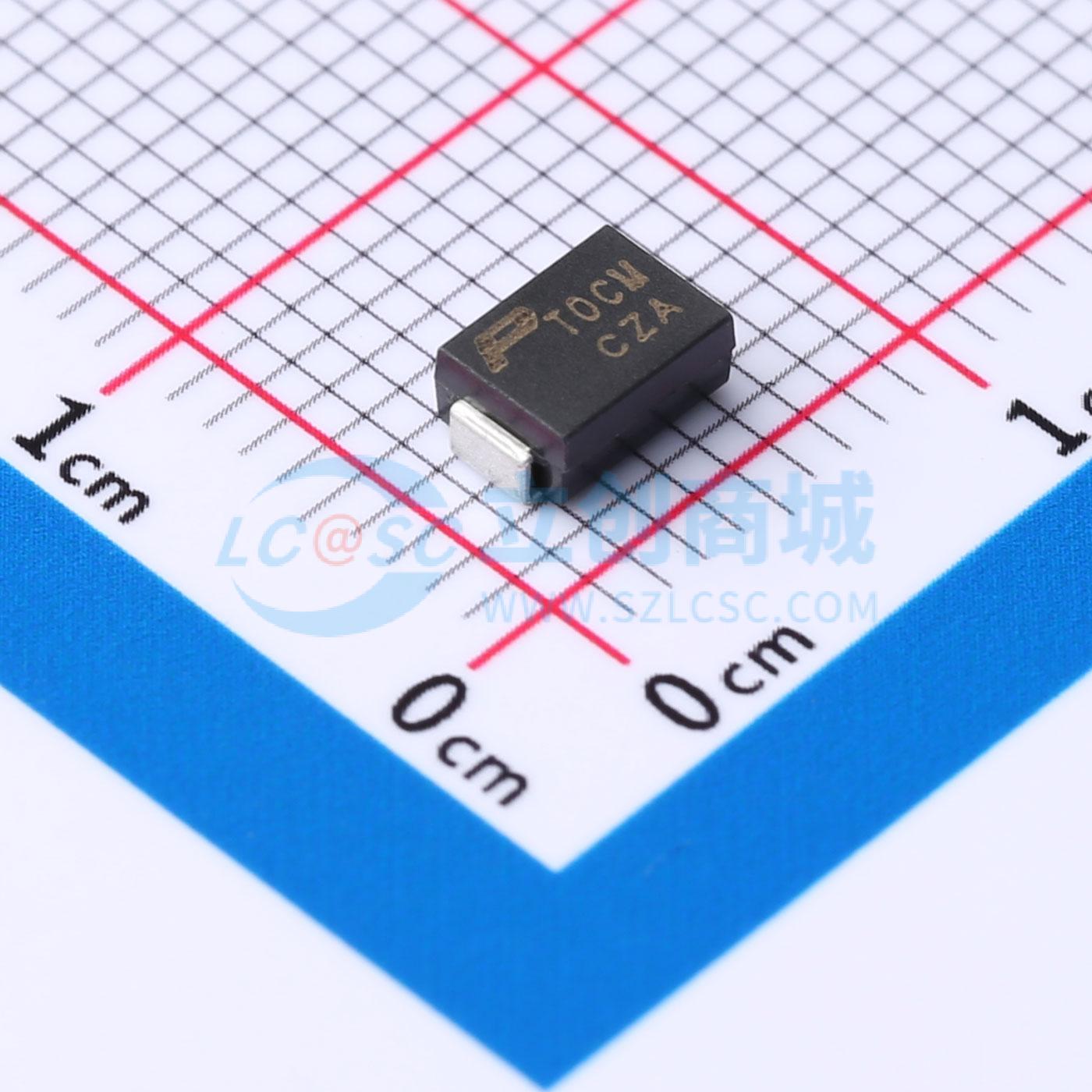

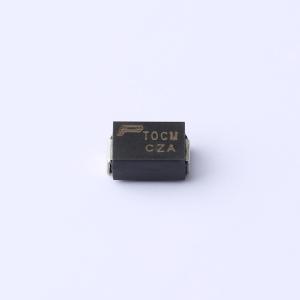

SMBJ51CA
双向TVS 51V截止 峰值浪涌电流：7.75A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：塑料封装，绝缘强度优异。 SMBJ封装采用玻璃钝化芯片结。 出色的电压钳位能力。 低齐纳阻抗。 在10/1000μs波形下具有600W的峰值脉冲功率能力。 在13V以上时典型泄漏电流小于1μA。应用：I/O接口，VCC总线。 电信
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- SMBJ51CA
- 商品编号
- C5273000
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 51V | |
| 钳位电压 | 82.2V | |
| 峰值脉冲电流(Ipp) | 7.75A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 62.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 塑料封装，绝缘强度出色。
- SMB封装的玻璃钝化芯片结。
- 电压钳位能力出色。
- 齐纳阻抗低。
- 在10 / 1000 μs波形下，峰值脉冲功率能力达600W。
- 在13V以上，典型漏电流小于1μA。
- 响应时间极快，从0V到最小VBR通常小于1.0ps。
- 保证高温焊接：265°C / 10秒。
- 湿度敏感等级（MSL）：JEDEC-J-STD-020，1级
应用领域
- I/O接口、VCC总线
- 电信
- 工业和消费电子应用。
- 继电器和电磁阀浪涌吸收。
