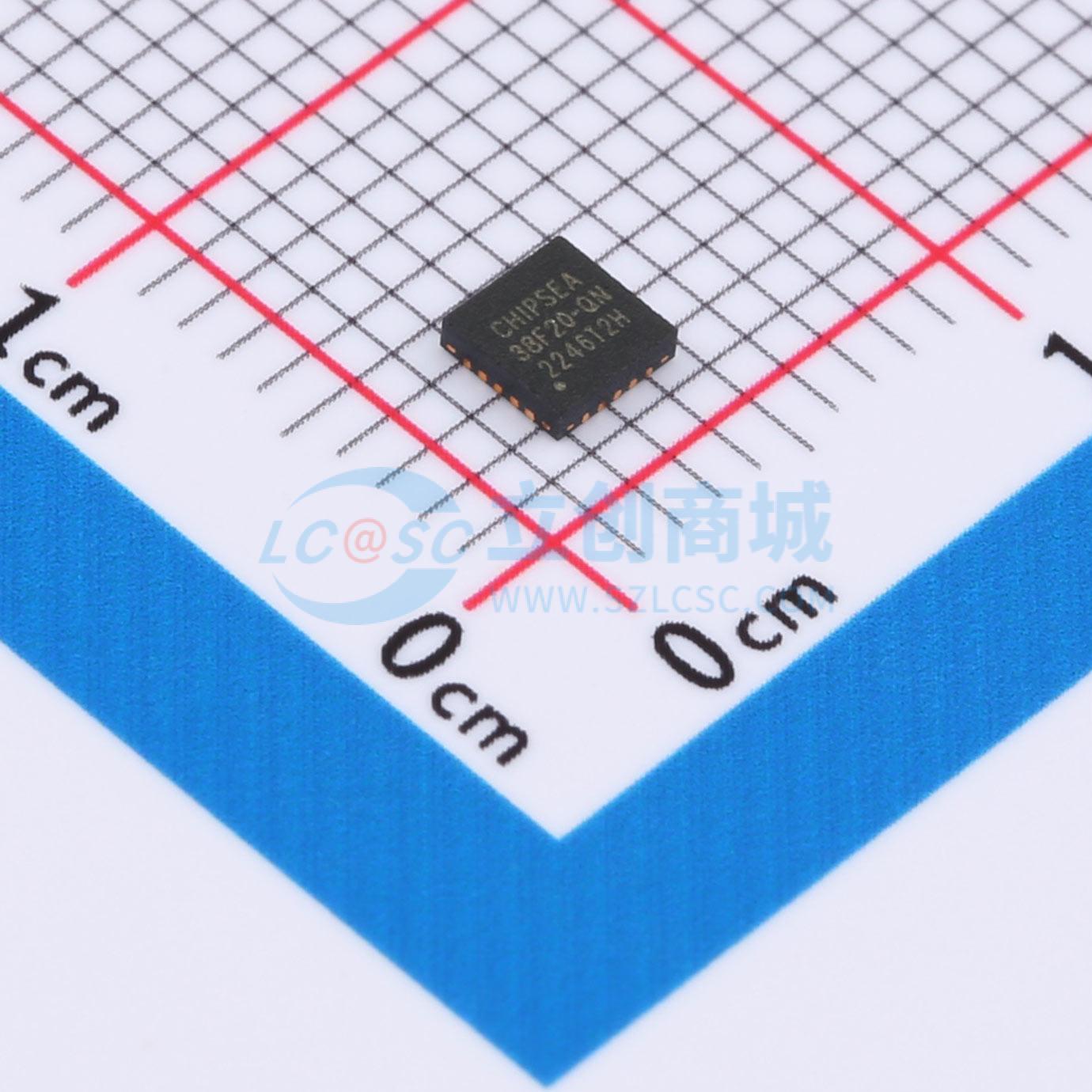

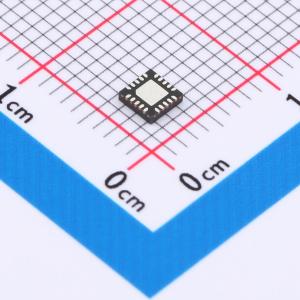

CSU38F20-QFN20

CSU38F20/CSU38F21 是集成LED 驱动和12-bit ADC 的8 位CMOS 单芯片Flash MCU，内置16K 字节Flash 程序存储器。

• 内核：8 位RISC MCU，最高4MHz 工作频率
• 43 条单字指令
• 8 级PC 存储堆栈
• 8 级PUSH 和POP 堆栈
• 支持在线仿真(ICD)
• 工作温度范围：-40~85°C
• 存储器：8K×16 位的Flash 存储器
• 488 Bytes 的SRAM
• 时钟模块：内部32MHz 振荡器，典型±1% 精度
• 内部32kHz 振荡器，典型±10% 精度
• 复位和电源管理：工作电压：2.3V~5.5V@fCPU = 4MHz (指令周期)；1.8V~5.5V@fCPU = 2MHz (指令周期)
• 上电复位(POR)
• 上电复位和硬件复位延迟定时器(30mS)
• 低电压复位(LVR)：1.7V/2.0V/2.5V 复位电压
• 低电压检测(LVD)：1.9V/2.2V/3.2V/3.7V 检测电压，支持外部输入和内部0.6V 比较
• 通用输入输出(I/O)：19 位双向I/O 口
• 14 个具有唤醒功能的输入口
• PT1.3 支持开漏输出口
• PT1.5 和PT1.4 输出电流可配置，最大可为IOL = 60mA@5V，IOH = 25mA@5V
• 输入逻辑电平电压可配置
• 10 个中断源：8 个内部中断
• 2 个外部中断—INT0、INT1
• 1 路12 位ADC：支持8 个外部输入通道，支持差分/单端输入
• 内部电压基准、VDD 两种电压基准选择
• 内部电压基准：1.22V 内部电压基准，精度±1%(5V)
• LED 驱动器：8COM×7SEG，1/32~32/32 占空比可调
• SEG 驱动能力8/10/12/14mA，精度±10%
• COM 灌电流70mA/40mA
• 定时器：1 个8 位定时/计数器：8 位可编程预分频
• 3 个12 位定时/计数器：12 位可编程预分频，支持PWM 输出，其中定时/计数器3 支持互补PWM 输出
• 独立看门狗定时器(WDT)：可编程的时间范围
• 窗看门狗定时器(WWDT)：7 位向下计数器，使能后软件无法关闭
• 通信接口：1 个UART，波特率最高支持115200bps
• 1 个I²C 从机，支持标准模式(100kbps)和快速模式(400kbps)
• 低功耗特性：正常模式：3.5mA@4MHz，5V
• 休眠模式：3μA
• 封装：QFN24/QFN20/SSOP24/SOP16/MSOP10
