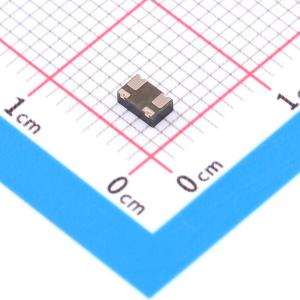

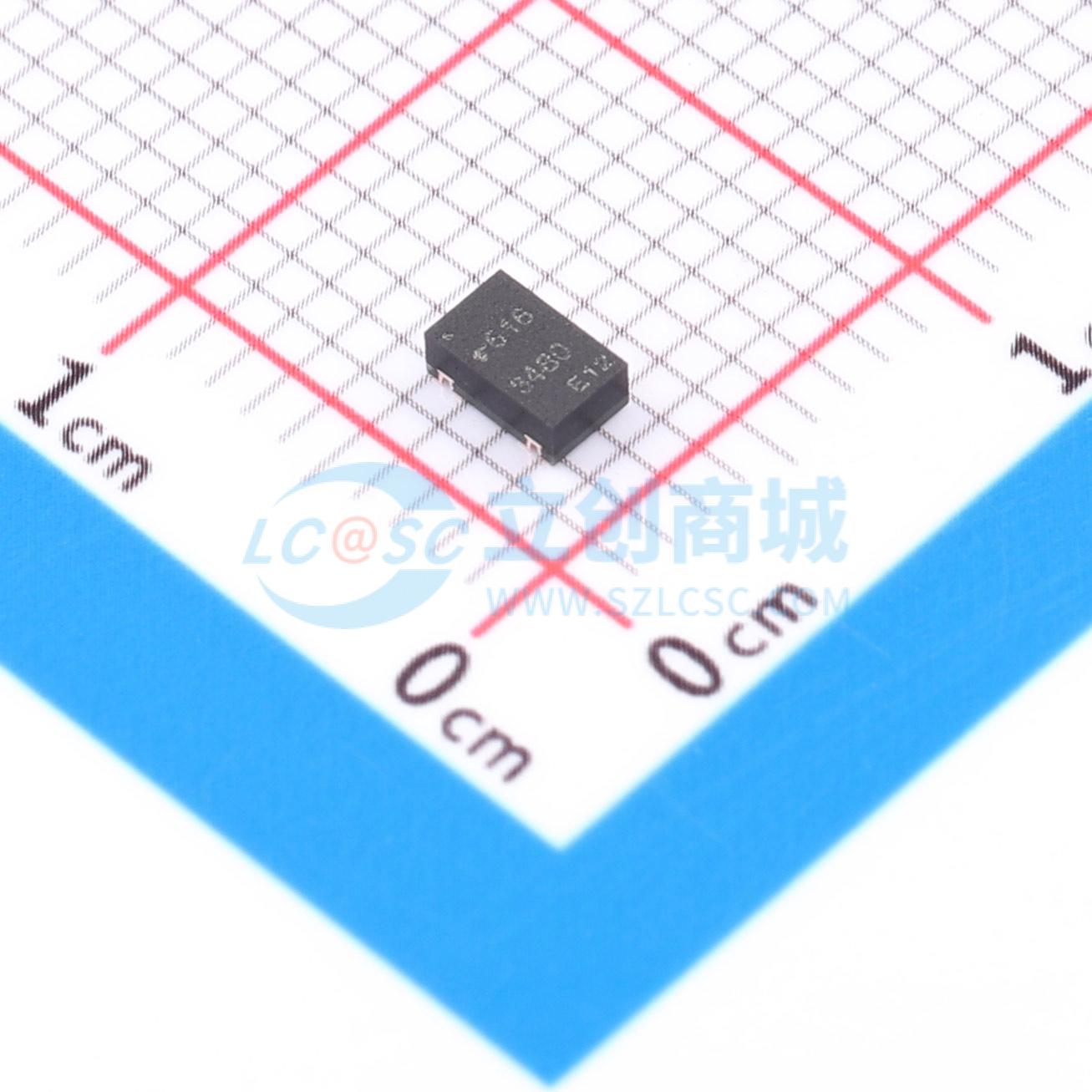

TLP3480(TP,E
TLP3480(TP,E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3480(TP,E
- 商品编号
- C5272970
- 商品封装
- SON-4
- 包装方式
- 编带
- 商品毛重
- 4.675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(可控硅输出) | |
| 触点形式 | 1 Form A (SPST-NO) | |
| 过零功能 | - | |
| 通道数 | - | |
| 正向压降 | 1.2V | |
| 输入类型 | DC | |
| 阻断电压 | 30V | |
| 负载电压 | 0V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电流 | 4.5A | |
| 工作温度 | -20℃~+85℃ | |
| 正向电流(If) | 5mA | |
| 静态dv/dt | - | |
| 浪涌电流 | 10A | |
| 保持电流(Ih) | - | |
| 功能特性 | - |
商品概述
TLP3480光继电器由一个光MOSFET与一个红外LED光耦合组成，采用P-SON4封装。该器件具有极低的导通电阻和高达4.5 A的电流开关能力，非常适合高速测试仪中的开关应用。
商品特性
- 无卤素
- 常开型
- 关断态输出端电压：30 V（最小值）
- 触发LED电流：3 mA（最大值）
- 导通态电流：4.5 A（最大值）
- 导通电阻：25 mΩ（典型值），50 mΩ（最大值）
- 隔离电压：500 Vrms（最小值）
应用领域
- 自动测试设备
- 测量仪器
- 高速逻辑集成电路测试仪
- 高速存储器测试仪
