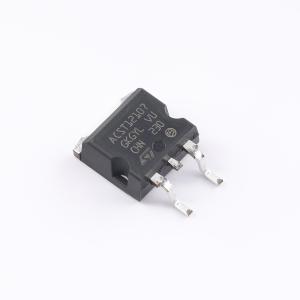

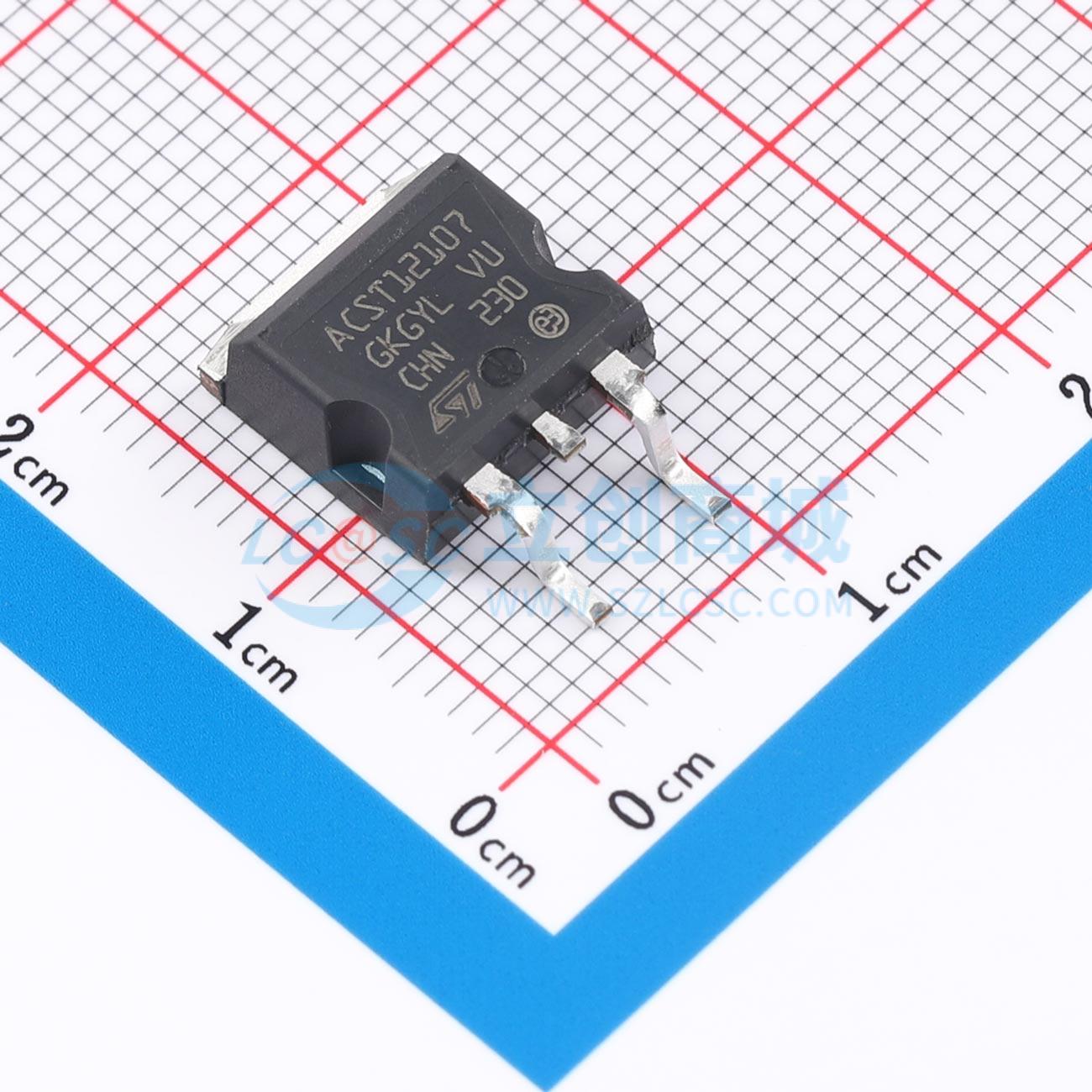

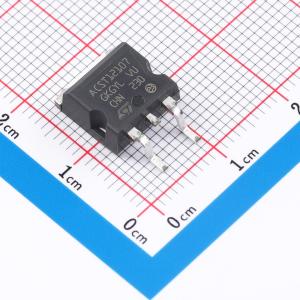

ACST1210-7G

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 过压保护交流开关
品牌名称: ST(意法半导体)
商品型号: ACST1210-7G
商品编号: C5269076
商品封装: D2PAK
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ACST12系列属于ACS/ACST功率开关家族，采用ASD（专用分立器件）技术制造。该器件适用于家用电器或工业系统，可驱动高达12 A的负载。ACST12开关内置双向可控硅（Triac）结构和高压钳位器件，能够吸收感性关断能量，并承受IEC 61000-4-5标准中描述的线路瞬变。ACST1210-7需要低栅极电流即可激活（IGT <10 mA），并具有符合IEC 61000-4-4标准的高电噪声抗扰度。ACST1235-7的静态dV/dt抗扰度最低为2 kV/μs。

商品特性

采用过压撬棒技术的双向可控硅（Triac）
低IGT（<10 mA）或高抗扰度（IGT <35 mA）版本
高噪声抗扰度：静态dV/dt >2000 V/μs
使设备符合IEC 61000-4-5标准
采用平面技术，具有高关态可靠性
无需外部过压保护
减少功率无源元件数量
对IEC 61000-4-4标准中描述的快速瞬变具有高抗扰度
具有过压自保护功能（由参数VCL指定）
可安全承受交流线路瞬变电压：通过钳位低能量尖峰（如关断时的感性尖峰）或切换到导通状态（持续时间小于10 ms），通过负载耗散更高能量的冲击
即使在高导通电流上升率下，保护功能仍能正常工作
浪涌过后及下一个电流过零点时，可恢复阻断电压能力
每个交流线路电压极性上至少可进行10次非重复测试
低栅极触发电流水平（ACST1210-7可通过简单的栅极电阻直接由MCU驱动）
热性能和关断换向性能允许驱动高达12 A的感性负载，无需额外的关断缓冲器
在静态和瞬态模式下具有高热性能（例如，压缩机浪涌电流或交流电机的高扭矩运行条件）
环氧树脂符合UL94 V0标准
TO-220AB封装的推荐扭矩：0.4至0.6 N·m
封装选项：卷带包装（DPAK）、管装（TO-220FPAB、DPAK）

应用领域

家用电器和工业控制系统中的交流电源静态开关
驱动中等功率交流负载，例如：洗衣机滚筒的通用电机、冰箱或空调的压缩机
控制中等功率负载，如家用电器中的交流电机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶闸管(可控硅)/模块
	可控硅类型	1个双向可控硅
	断态峰值电压(Vdrm)	700V
	通态电流(It)	12A
	浪涌电流	-
	门极平均耗散功率(PG(AV))	100mW

	属性	参数值
	通态峰值电压(Vtm)	1.5V
	门极触发电流(Igt)	10mA
	门极触发电压(Vgt)	1V
	保持电流(Ih)	30mA
	工作温度	-40℃~+125℃
