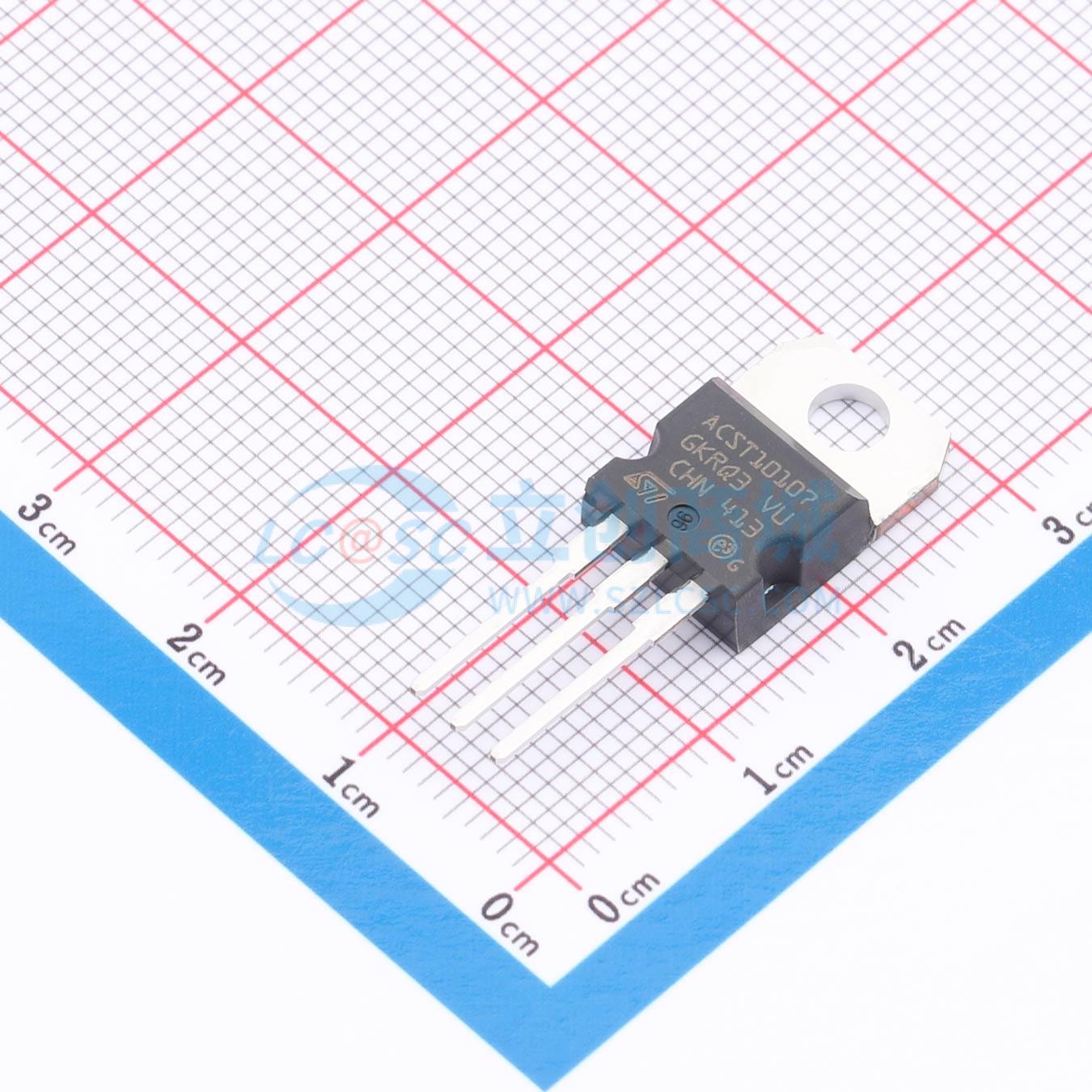

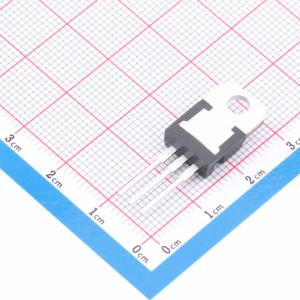

温馨提醒：图片仅供参考，商品以实物为准
ACST1010-7T
700V 30mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护交流开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ACST1010-7T
- 商品编号
- C5269086
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 700V | |
| 通态电流(It) | 10A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | 100mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.5V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
ACST10系列是采用专用分立（ASD）技术制造的功率开关，适用于家用电器或工业系统，可驱动高达10A的负载。该开关具有双向可控硅（Triac）结构和高压钳位装置，能吸收感性关断能量并承受IEC 61000-4-5标准中的瞬态电压。ACST1010-7需低栅极电流（IGT <10 mA）即可激活，且符合IEC 61000-4-4标准的高抗噪性；ACST1035-7的静态dV/dt抗扰度最低为2 kV/μs。ACST10无需额外关断缓冲器即可驱动10A感性负载，在静态和瞬态模式下（如压缩机浪涌电流、电机高扭矩运行）具有良好热性能。ACST1010-7可通过简单栅极电阻直接由MCU驱动。与标准双向可控硅相比，ACST10具有过压自保护功能（参数VCL），可通过钳位低能量尖峰或短时间导通（<10 ms）承受交流线路瞬态电压，浪涌后可恢复阻断电压能力。其环氧树脂符合UL94 V0标准，推荐扭矩为0.4至0.6 N·m。
商品特性
- 采用过压撬棒技术的双向可控硅，提供低IGT（<10 mA）或高抗扰度（IGT <35 mA）版本
- 高抗噪性：静态dV/dt >2000 V/μs
- TO-220FPAB绝缘封装，耐压1500 V rms
- 使设备符合IEC 61000-4-5标准
- 平面技术保障高关态可靠性
- 无需外部过压保护
- 减少功率无源元件数量
- 对IEC 61000-4-4标准的快速瞬态具有高抗扰度
- 高压钳位装置吸收感性关断能量并承受瞬态电压
- ACST1010-7可直接由MCU通过简单栅极电阻驱动
- 过压自保护功能（参数VCL）
- 环氧树脂符合UL94 V0标准，推荐扭矩0.4至0.6 N·m
应用领域
- 家用电器和工业控制系统中的交流电源静态切换
- 驱动中等功率交流负载：洗衣机滚筒通用电机、冰箱或空调压缩机
- 控制家用电器中的中等功率负载（如交流电机）
