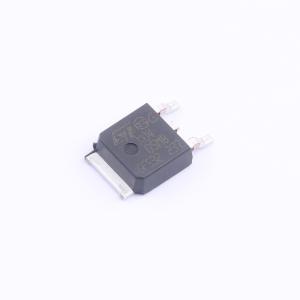

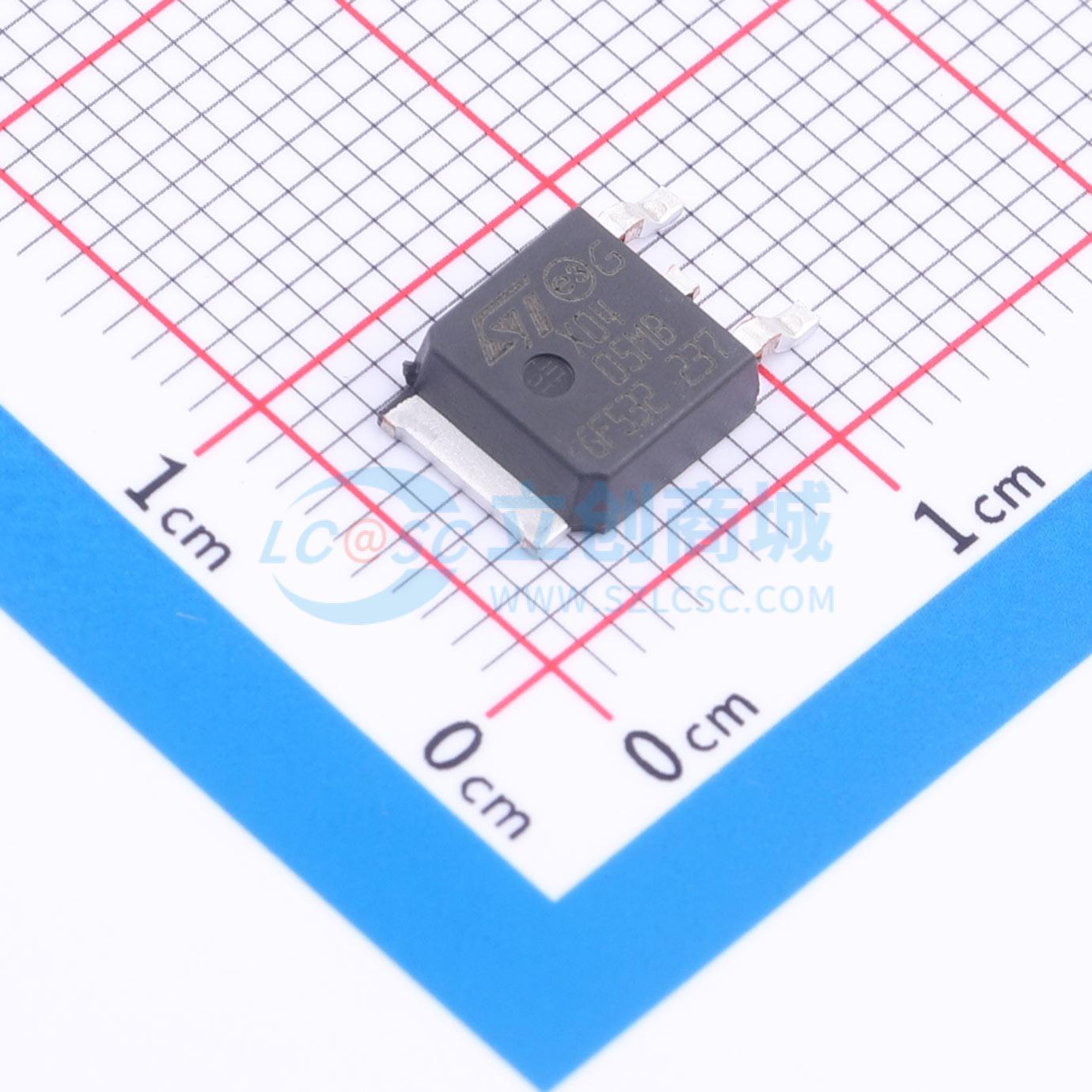

X0405MB
4A敏感栅极可控硅整流器，采用DPAK封装，适用于家电、电动工具和工业系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4 A灵敏栅极SCR，采用DPAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- X0405MB
- 商品编号
- C5269106
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 4A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.8V | |
| 门极触发电流(Igt) | 50uA | |
| 门极触发电压(Vgt) | 800mV | |
| 保持电流(Ih) | 5mA | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
X04系列是一款4A可控硅整流器（SCR），采用紧凑的SMD DPAK封装。这款高灵敏度器件适用于家用电器、电动工具、工业系统，可驱动高达4A的负载。
商品特性
- 4A可控硅整流器（SCR）
- 高灵敏度SCR：触发电流I_GT=50μA
- 断态重复峰值电压V_DRM/反向重复峰值电压V_RRM=600V，断态不重复峰值电压V_DSM/反向不重复峰值电压V_RSM=750V
- 最高结温T_j：125℃
- DPAK SMD封装
- 无卤模塑，无铅镀层
- 符合ECOPACK2标准
应用领域
- 执行器
- 点火器
- 浪涌电流限制电路
