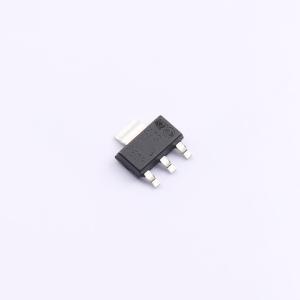

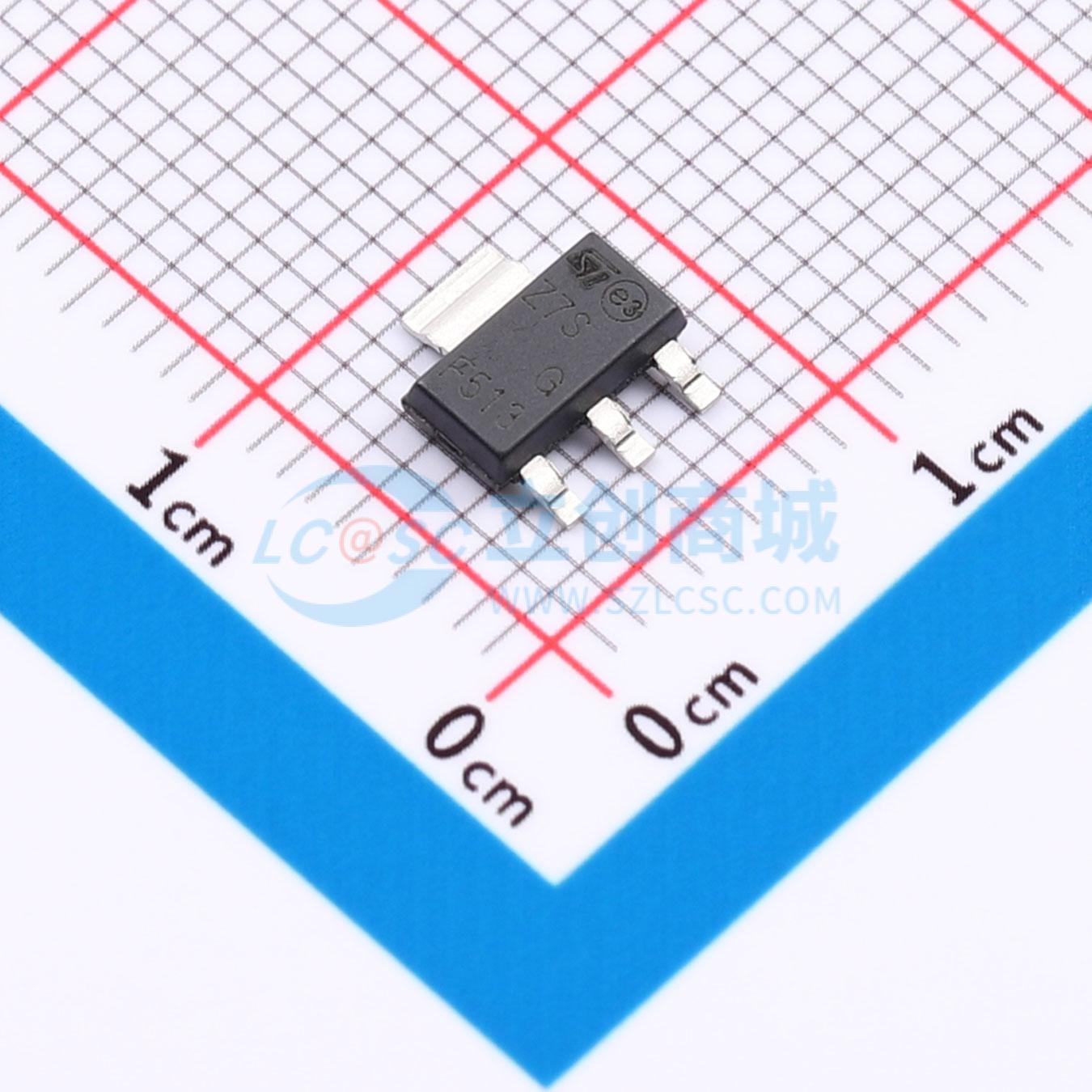

Z0107SN 5AA4
1A三端双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- Z0107SN 5AA4
- 商品编号
- C5269157
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 700V | |
| 通态电流(It) | 1A | |
| 浪涌电流 | 8.5A；8A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 5mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 10mA | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
Z01系列适用于通用AC开关应用。这些设备通常用于家电（电磁阀、泵、门锁、小灯控制）、风扇速度控制器等应用。不同的栅极电流灵敏度可用，允许通过微控制器直接驱动时优化性能。
商品特性
- 通态均方根电流IT(RMS)为1A
- 重复峰值关断电压VDRM/VRRM为600V或800V
- 触发栅极电流IGT（Q1）为3至25mA
应用领域
- AC开关
- 家电（电磁阀、泵、门锁、小灯控制）
- 风扇速度控制器
