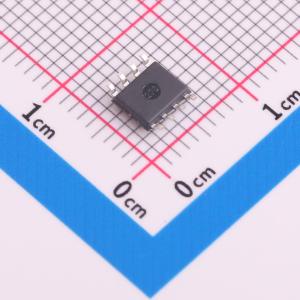

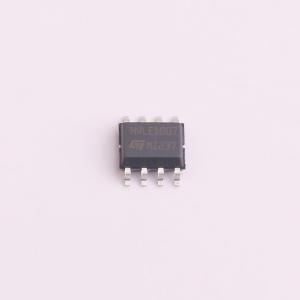

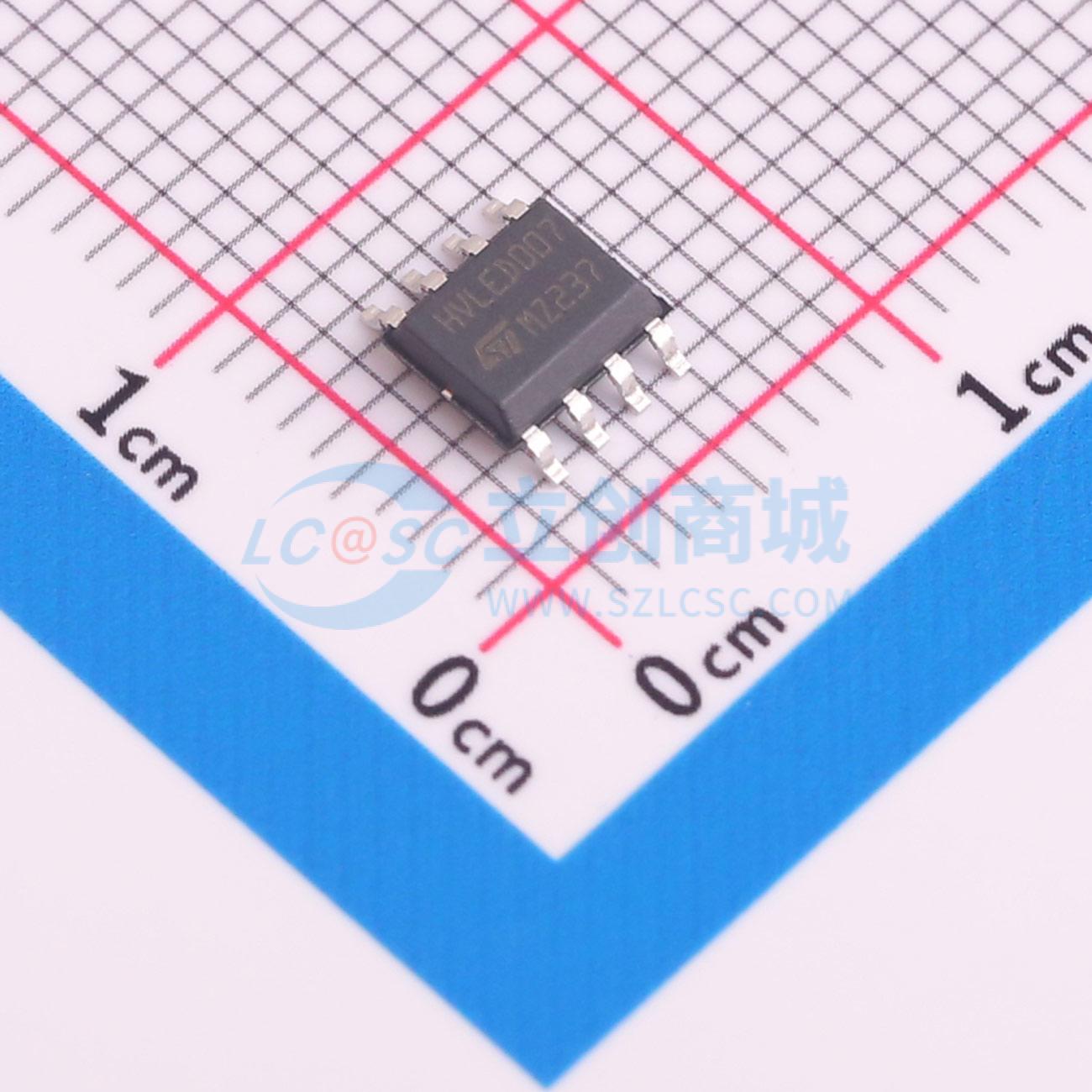

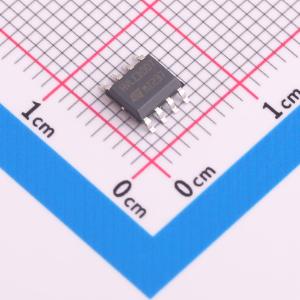

温馨提醒：图片仅供参考，商品以实物为准
HVLED007TR
HVLED007TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反激式转换器的过渡模式PFC控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- HVLED007TR
- 商品编号
- C5265889
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | - | |
| 特性 | 过压保护(OVP)；短路保护(SCP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
HVLED007是一款专为隔离高功率因数、工作于过渡模式（也称为准谐振操作）的反激转换器设计的电流模式PFC控制器。该产品适用于室内外固态照明应用，可在低至-40°C的扩展温度范围内提供保证的电气规格。这款IC的主要特点是具有一个特殊电路（输入电流整形器，ICS），它使高PF准谐振反激转换器能够从电源线中抽取理论上正弦的输入电流，这与传统控制方式不同。实际上，只需稍加努力，就可以在整个输入电压范围内实现满载时低于10%以及30%负载时低于20%的输入电流总失真(THD)。该IC配备了一个用于由光耦合器中的光电晶体管驱动以闭合次级调节隔离控制环路的控制输入端。然而，通过添加简单的外部电路，也可以用来闭合初级调节电压环路。HVLED007包括处理过载、短路和过压条件的保护功能。其图腾柱输出级能够提供600 mA的源电流和800 mA的吸收电流，适合驱动大型MOSFET，结合其他特性，使得该器件成为符合EN61000-3-2标准、功率高达100 W的SMPS的一种优秀的低成本解决方案。
商品特性
- 反激式PFC预调节器的过渡模式（准谐振）控制
- 专有的输入电流整形器，以实现线路电流的最小THD
- 用于隔离反馈和光耦驱动的控制输入
- 输出过电压保护
- 过载和短路保护
- 低（≤60 μA）启动电流和低（≤4 mA）静态电流
- 电流检测上的数字前沿消隐
- -600/+800 mA图腾柱栅极驱动器，带UVLO下拉和电压钳位
- SO8封装
应用领域
- 反激PFC转换器用于：
- 家用、商用和工业照明的AC-DC LED驱动器
- 道路照明
- 符合EN61000-3-2标准的SMPS
