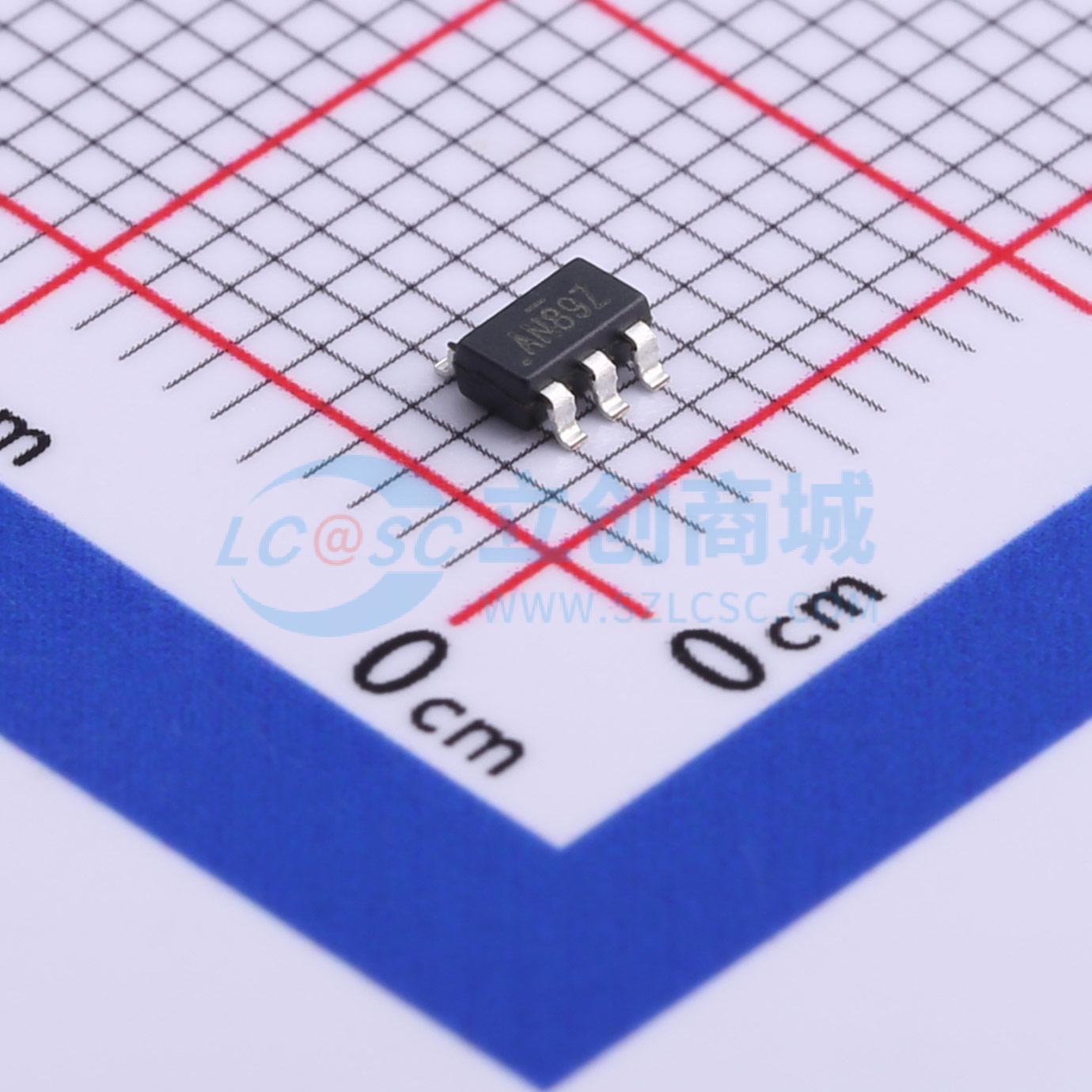

LC1201CB5TR28
LC1201CB5TR28
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LEADCHIP(岭芯微)
- 商品型号
- LC1201CB5TR28
- 商品编号
- C571462
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | - | |
| 静态电流(Iq) | 800nA | |
| 特性 | 过热保护；过流保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LC1201是一组正电压输出、低功耗、低压差稳压器。LC1201极低的功耗（典型值为0.8μA）可大幅延长电池的使用寿命。LC1201包含高精度电压基准、误差放大器和具备放电能力的输出驱动模块。此外，它还提供折返式短路保护、热保护和输出电流限制功能。 LC1201固定版本的输出值可为1.2V、1.8V、2.5V、2.8V、3V和3.3V，也可根据指令定制。 LC1201采用无铅的SOT23 - 5和DFN1x1 - 4封装。
商品特性
- 最大输出电流：300mA
- 低功耗：0.8μA（典型值）
- 待机电流：小于0.1μA
- 工作输入电压：1.8V~5.5V
- 低压差：在输出电压为3.3V、负载电流为100mA时，压差为150mV（典型值）
- 低温漂系数：±100ppm/°C
- 内置芯片使能和放电电路
- 内置输出电流限制电路
应用领域
- 手机
- 电池供电设备
- 无绳电话、无线通信设备
- 相机、录像机
- 便携式AV设备
- 个人数字助理（PDA）
