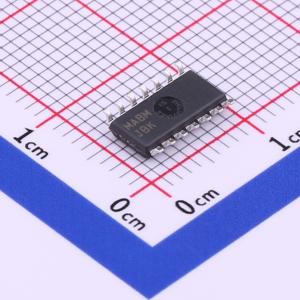

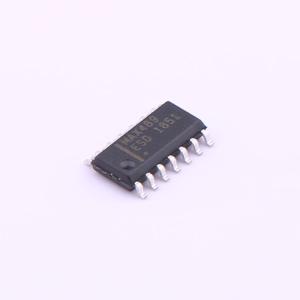

温馨提醒：图片仅供参考，商品以实物为准
MAX489ESD+T
低功耗，限斜率RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗，限斜率RS-485/RS-422收发器，适用于半双工和全双工通信。
- 商品型号
- MAX489ESD+T
- 商品编号
- C571492
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 250Kbps | |
| 节点数 | 32 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 120uA | |
| 通讯模式 | 全双工 |
商品概述
MAX481、MAX483、MAX485、MAX487–MAX491和MAX1487是用于RS-485和RS422通信的低功耗收发器。每个部件包含一个驱动器和一个接收器。MAX483、MAX487、MAX488和MAX489具有减小上升/下降时间的驱动器，可以最小化电磁干扰并减少由于电缆端接不当引起的反射，从而允许无误码的数据传输达到250kbps。MAX481、MAX485、MAX490、MAX491和MAX1487的驱动器上升/下降时间不受限制，允许它们以最高2.5Mbps的速度传输。
这些收发器在驱动器禁用且未加载或全加载的情况下，消耗的电源电流在120 μA到500 μA之间。此外，MAX481、MAX483和MAX487具有低电流关断模式，在此模式下仅消耗0.1 μA。所有部件都采用单5V电源供电。
驱动器限定了短路电流，并通过热关断电路保护防止过大的功率损耗，该电路会在温度过高时将驱动器输出置于高阻态。接收器输入具有失效保护功能，如果输入开路，则保证输出为逻辑高电平。
MAX487和MAX1487的接收器输入阻抗为四分之一单位负载，允许总线上最多连接128个MAX487/MAX1487收发器。使用MAX488–MAX491可以获得全双工通信，而MAX481、MAX483、MAX485、MAX487和MAX1487则设计用于半双工应用。
应用领域
- 低功耗RS-485收发器
- 低功耗RS-422收发器
- 电平转换器
- 适用于电磁干扰敏感应用的收发器
- 工业控制局域网
