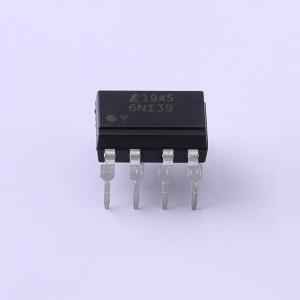

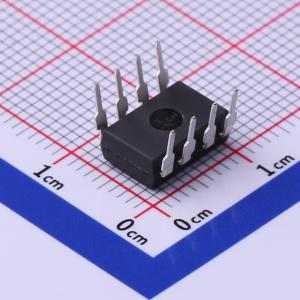

温馨提醒：图片仅供参考，商品以实物为准
6N139-L
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LITEON(光宝)
- 商品型号
- 6N139-L
- 商品编号
- C571212
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
这些高增益系列耦合器采用发光二极管和集成高增益光电探测器，在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚可实现与TTL兼容的饱和电压和高速运行。如有需要，可将Vcc和Vo端子连接在一起，以实现传统的光电达林顿操作。基极接入端子允许进行增益带宽调整。
商品特性
- 高电流传输比 - 典型值为2000%
- 低输入电流要求 - 0.5mA
- 高输出电流 - 60mA
- 电流传输比（CTR）在 -0~70°C 范围内有保证
- 瞬时共模抑制比为 10KV/μs
- TTL兼容输出 - 典型 Vₒₗ 为 0.1V
- 通过 UL、CSA 认证
应用领域
- 数字逻辑接地隔离
- 低输入电流线路接收器
- 电话振铃检测器
- EIA-RS-232C 线路接收器
- 电流环接收器
