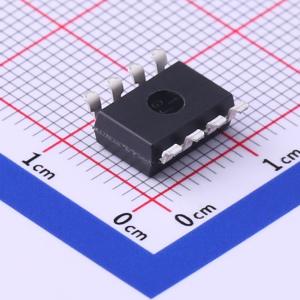

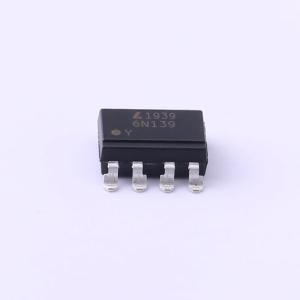

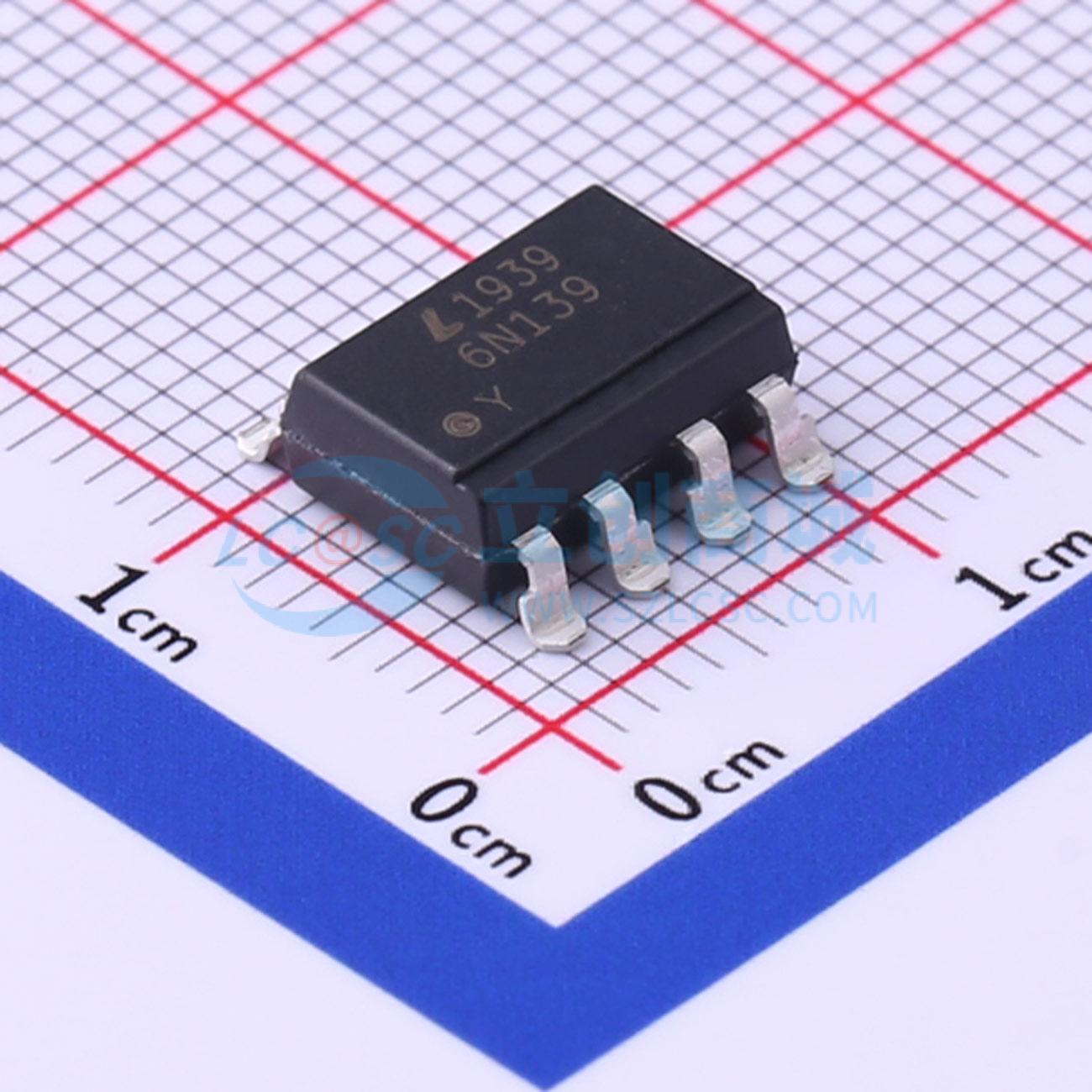

6N139S-TA1-L
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些高增益系列耦合器使用发光二极管和集成高增益光电探测器，以在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚可实现与 TTL 兼容的饱和电压和高速运行。如有需要，Vcc 和 Vo 端子可连接在一起，以实现传统的光电达林顿运行。基极接入端子允许进行增益带宽调整。
- 品牌名称
- LITEON(光宝)
- 商品型号
- 6N139S-TA1-L
- 商品编号
- C571213
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.555克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 400% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 60us | |
| 传播延迟 tpHL | 25us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.1V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
