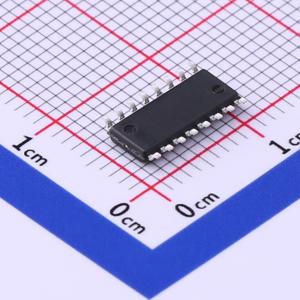

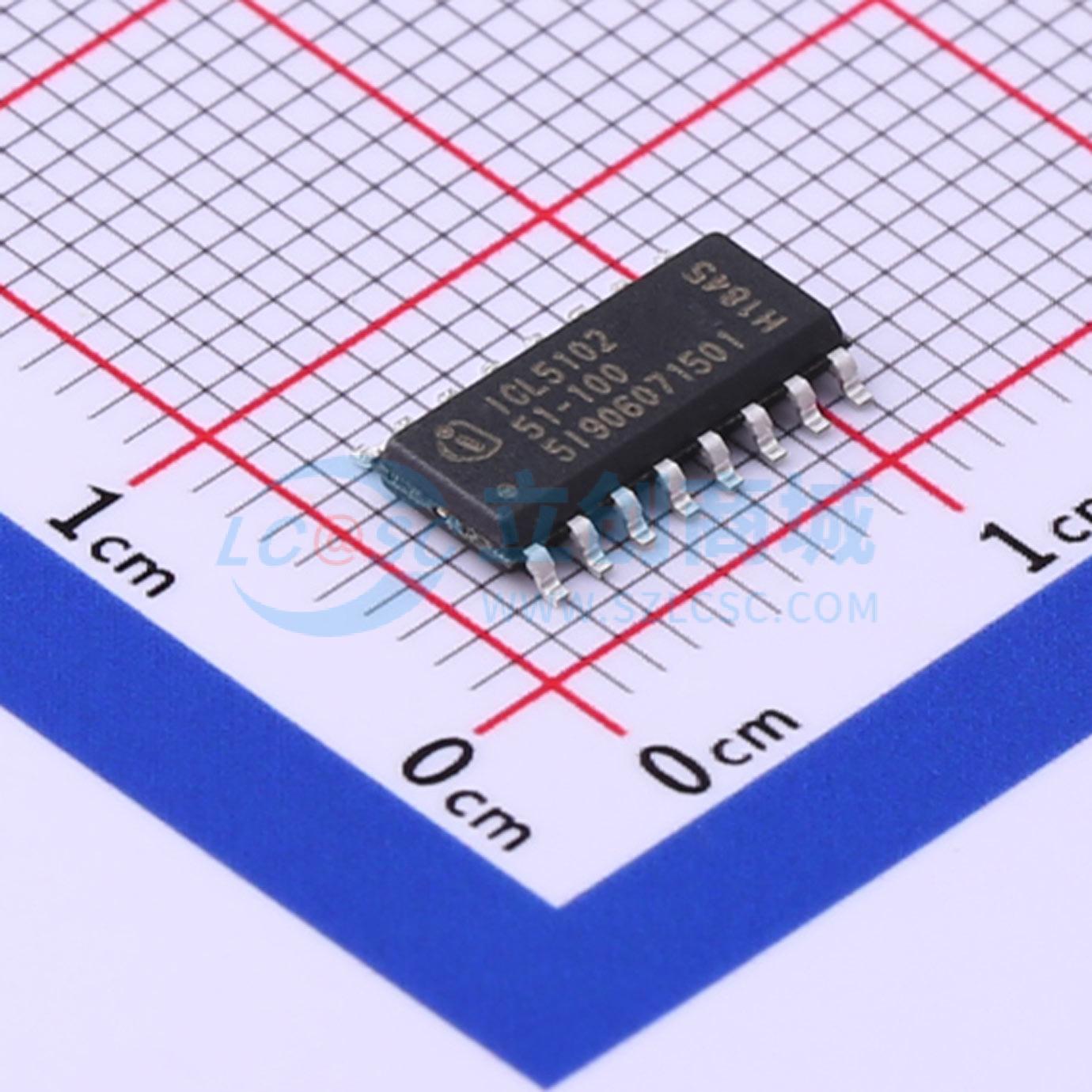

温馨提醒：图片仅供参考，商品以实物为准

ICL5102XUMA2

ICL5102 PFC + 谐振半桥控制器用于LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICL5102是一款高度集成的多模式（临界连续模式和不连续模式）PFC和谐振半桥组合控制器。将PFC和HB集成到单个控制器中，可以减少外部元件数量，并通过两个阶段的协调工作优化性能。两阶段方法将PFC职责与输出电流调节功能分开。这确保了输出电压和电流的变化很小，并允许低THD、高功率因数以及更强的抗交流线路干扰能力。PFC转换器的多模式操作在整个负载范围内提供了出色的效率。谐振HB转换器支持LLC和LCC拓扑结构，并具有固定或可变开关频率控制，以实现最高效率，而ABM则实现了低待机功耗。全面的保护功能与自动重启功能确保了组件和整个系统的最高安全性和可靠性。
品牌名称: Infineon(英飞凌)
商品型号: ICL5102XUMA2
商品编号: C571252
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

	属性	参数值
	调光	-
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	工作电压(AC)	90VAC~305VAC
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	-
	恒流精度	-

商品概述

ICL5102是一款高度集成的多模式（临界连续模式和不连续模式）PFC和谐振半桥组合控制器。将PFC和HB集成到单个控制器中，可以减少外部元件数量，并通过两个阶段的协调工作优化性能。两阶段方法将PFC职责与输出电流调节功能分开。这确保了输出电压和电流的变化很小，并允许低THD、高功率因数以及更强的抗交流线路干扰能力。PFC转换器的多模式操作在整个负载范围内提供了出色的效率。谐振HB转换器支持LLC和LCC拓扑结构，并具有固定或可变开关频率控制，以实现最高效率，而ABM则实现了低待机功耗。全面的保护功能与自动重启功能确保了组件和整个系统的最高安全性和可靠性。

应用领域

商用及工业照明的离线LED驱动器，功率高达350瓦
高密度交流/直流电源供应器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	8.5V~18V
	开关频率	1.3MHz
	通道数	1
	输出电压	-
	输出电流	-
