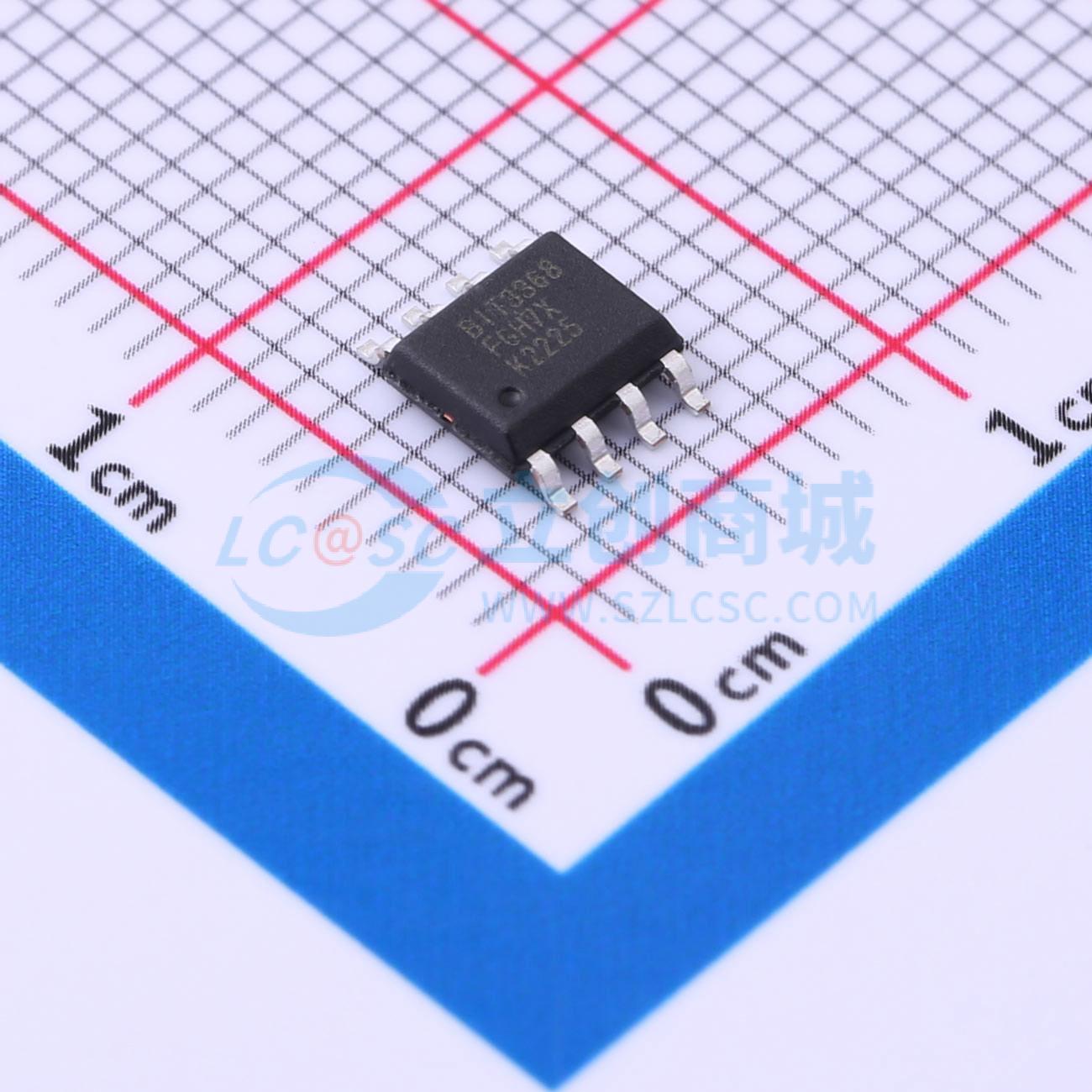

温馨提醒：图片仅供参考，商品以实物为准

BIT3368

升压型 8V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BIT3368是一款高性能PWM控制器,适用于DC-DC转换器。它具有8V到18V的工作电压范围,固定频率操作,内部软启动,多种保护功能（过压保护、过流保护、短路保护等）,以及SOP-8封装。
品牌名称: BITEK(硕颉)
商品型号: BIT3368
商品编号: C5252694
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

BIT3368是一款采用电流模式控制的DC-DC转换器，具备三种可选的PWM工作频率。低至0.21V的反馈电压、过压保护、过流保护、肖特基二极管开路/短路保护以及电感短路保护，使BIT3368成为LED背光驱动的理想控制器。内部软启动功能可避免启动期间出现浪涌电流。额外的过温保护和欠压锁定功能使系统更加可靠。与同类产品相比，CMOS工艺大大降低了工作电流。

商品特性

电流模式控制和固定频率工作
8V ~ 18V工作电压
内部最小关断时间
内部软启动
过压保护（OVP）
负载短路保护（LSP）
肖特基短路保护（SSP）
肖特基开路保护
LED阴极短路保护（LCSP）
过温保护（OTP）
电感短路保护
内部欠压锁定（UVLO）
图腾柱输出
SOP-8封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	8V~18V
	输出电压	-
	输出电流	-
	开关频率	55kHz~220kHz
	工作温度	-20℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	4mA
	开关管(内置/外置)	外置
	输出类型	-
	功能特性	过流保护；保护锁死
