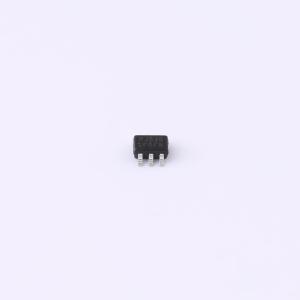

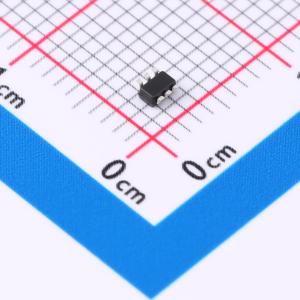

温馨提醒：图片仅供参考，商品以实物为准
BAW56HDW-13
100V 250mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：快速开关速度。 高反向击穿电压。 低泄漏电流。 低电容。 适用于通用开关应用。 一个封装内有两个电路。 完全无铅，完全符合 RoHS 标准。 无卤素和锑，环保器件。 符合 AEC-Q101 标准，可靠性高
- 品牌名称
- DIODES(美台)
- 商品型号
- BAW56HDW-13
- 商品编号
- C5248603
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 4个共阳极 | |
| 耗散功率(Pd) | 350mW | |
| 整流电流 | 250mA | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | 4A | |
| 反向电流(Ir) | 500nA | |
| 反向恢复时间(Trr) | 4ns | |
| 工作结温范围 | -65℃~+150℃ |
商品特性
- 快速开关速度
- 高反向击穿电压
- 低漏电流
- 低电容
- 用于通用开关应用
- 一个封装内有两个“BAW56”电路
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 符合AEC - Q101标准，具有高可靠性
- 另有一份数据手册提供符合汽车标准的部件（BAW56HDWQ）
- 外壳：SOT363
- 外壳材料：模塑塑料，“绿色”模塑料，UL可燃性分类等级94V - 0
- 湿度敏感度：符合J - STD - 020的1级
- 端子：合金42引线框架上的哑光镀锡退火处理（无铅镀层），可根据MIL - STD - 202方法208进行焊接
- 极性：见示意图
- 重量：约0.006克
