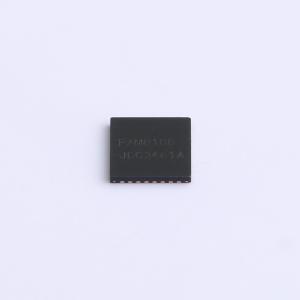

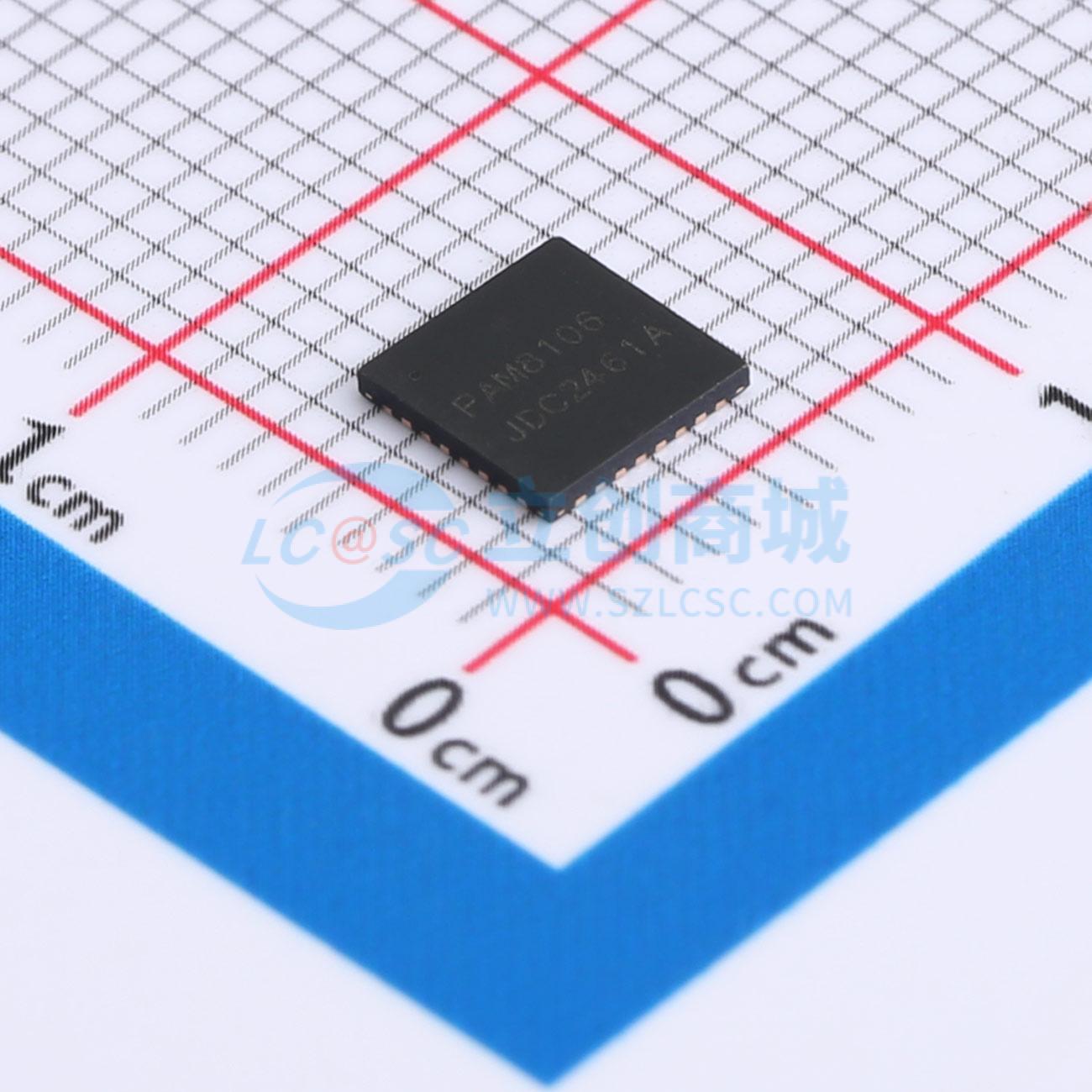

PAM8106TVR

15W Stereo Class D with NCPL and SSM

SMT扩展库PCB免费打样

描述: PAM8106是一款采用扩频调制的10W/声道立体声D类音频放大器，具备高质量、低总谐波失真加噪声（THD+N）、低电磁干扰（EMI）和高电源抑制比（PSRR）的特点。PAM8106的供电电压范围为4.5V至15V，效率高达92%，无需散热片。通过扩频调制（SSM）技术进行先进的电磁干扰抑制，PAM8106的音频输出仅需使用低成本的铁氧体磁珠滤波器，同时满足电磁兼容性（EMC）要求，从而降低了整个系统的成本。PAM8106集成了无削波功率限制（NCPL）技术，可调整增益，消除因输入信号电平过高导致的输出信号削波问题。此外，PAM8106还具有低总谐波失真加噪声（THD+N）的特性，可保护扬声器免受损坏。PAM8106具备全面的故障保护功能，包括短路保护、热关断、欠压保护和直流输入保护。PAM8106采用W-QFN5050-32（标准）封装。
品牌名称: DIODES(美台)
商品型号: PAM8106TVR
商品编号: C5246117

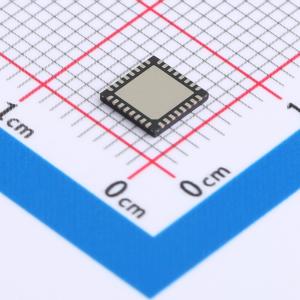

商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.234克(g)

商品参数

商品概述

PAM8106是一款采用扩频调制的10W/声道立体声D类音频放大器，具备高质量、低总谐波失真加噪声（THD+N）、低电磁干扰（EMI）和高电源抑制比（PSRR）的特点。 PAM8106的供电电压范围为4.5V至15V，效率高达92%，无需散热片。通过扩频调制（SSM）技术进行先进的电磁干扰抑制，PAM8106的音频输出仅需使用低成本的铁氧体磁珠滤波器，同时满足电磁兼容性（EMC）要求，从而降低了整个系统的成本。 PAM8106集成了无削波功率限制（NCPL）技术，可调整增益，消除因输入信号电平过高导致的输出信号削波问题。此外，PAM8106还具有低总谐波失真加噪声（THD+N）的特性，可保护扬声器免受损坏。 PAM8106具备全面的故障保护功能，包括短路保护、热关断、欠压保护和直流输入保护。 PAM8106采用W-QFN5050-32（标准）封装。

商品特性

工作电压范围：4.5V至15V
12V供电时，可向8Ω扬声器输出10Wx2功率
具备4Ω阻抗驱动能力
内置无削波功率限制（NCPL）
高信噪比（SNR）、高电源抑制比（PSRR）
效率超过92%
低噪声、低总谐波失真加噪声（THD+N）
低静态电流、抑制噗声、扩频调制（SSM）
过流保护（OCP）、过温保护（OTP）、过压保护（OVP）、欠压锁定（UVLO）、短路保护和直流输入保护
无铅涂层；符合RoHS标准
无卤素和锑，为“绿色”器件

应用领域

平板显示器和液晶电视
多媒体音响系统
DVD播放器、游戏机
便携式音响及消费电子相关应用、乐器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	10.4Wx2@8Ω
	工作电压	4.5V~15V
	总谐波失真+噪声(THD+N)	0.05%
	静态电流(Iq)	15mA

	属性	参数值
	工作温度	-40℃~+150℃
	信噪比	95dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-70dB
	效率	92%
	输入通道数	2对差分输入
