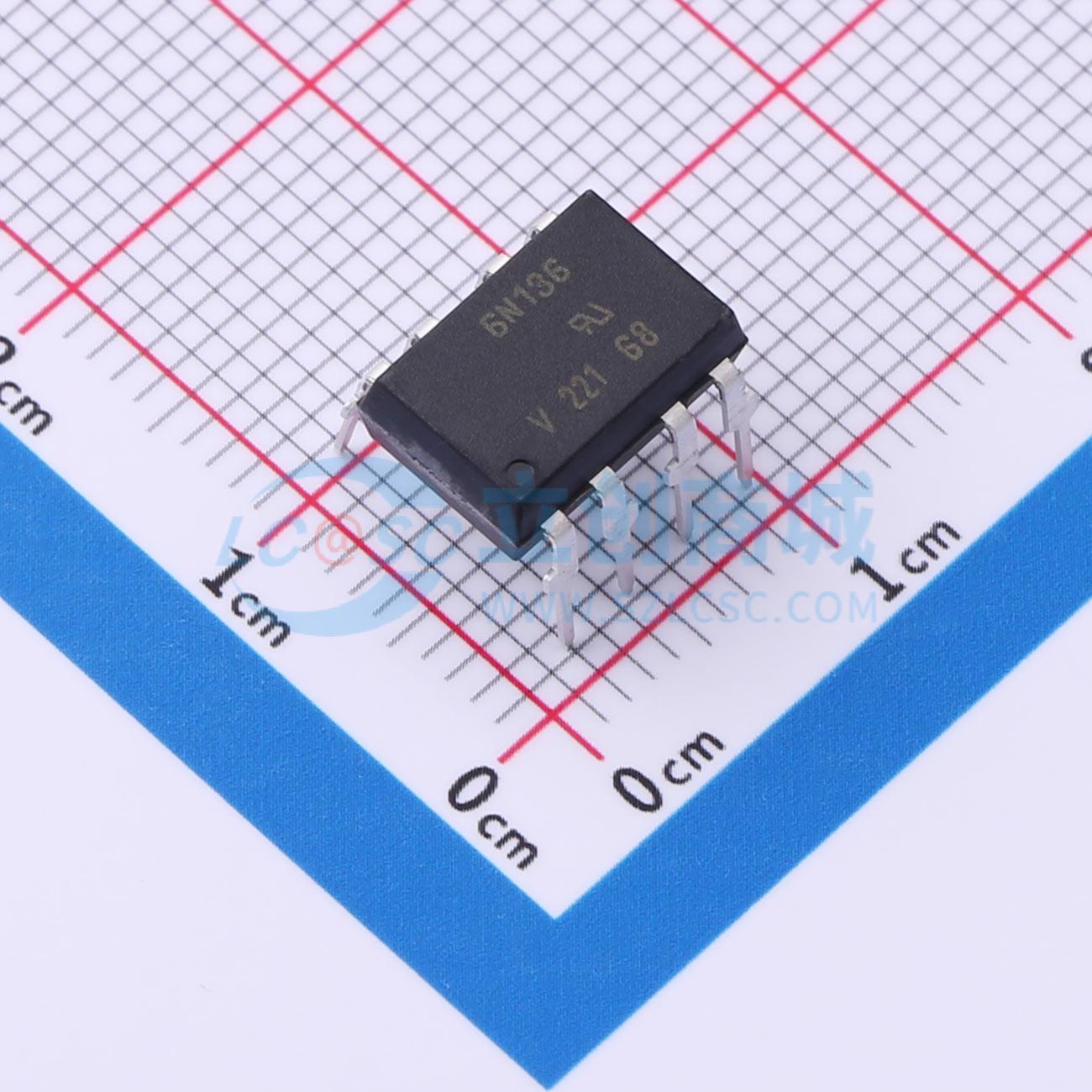

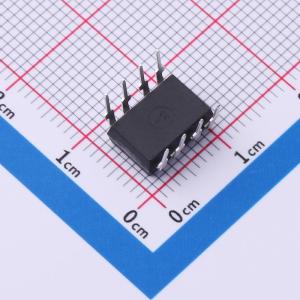

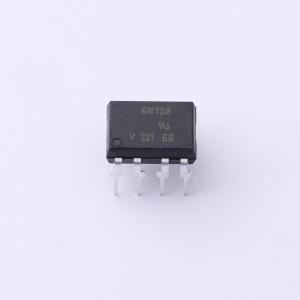

温馨提醒：图片仅供参考，商品以实物为准
6N136
高速光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种光耦合器，具有 GaAlAs 红外发射二极管，与集成光电探测器光耦合，该探测器由光电二极管和高速晶体管组成，采用 DIP-8 塑料封装。信号可以在两个电气隔离的电路之间传输，最高频率可达 2 MHz。要耦合的电路之间的电位差不应超过最大允许参考电压。
- 品牌名称
- VISHAY(威世)
- 商品型号
- 6N136
- 商品编号
- C5241880
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.33V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 5.3kV |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 5V | |
| 输出通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 19% | |
| 正向电流(If) | 25mA |
