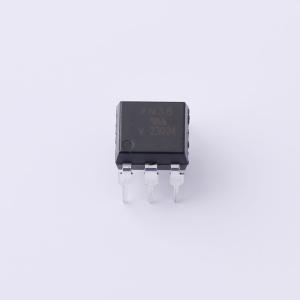

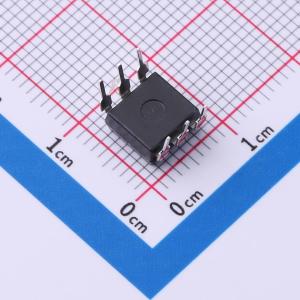

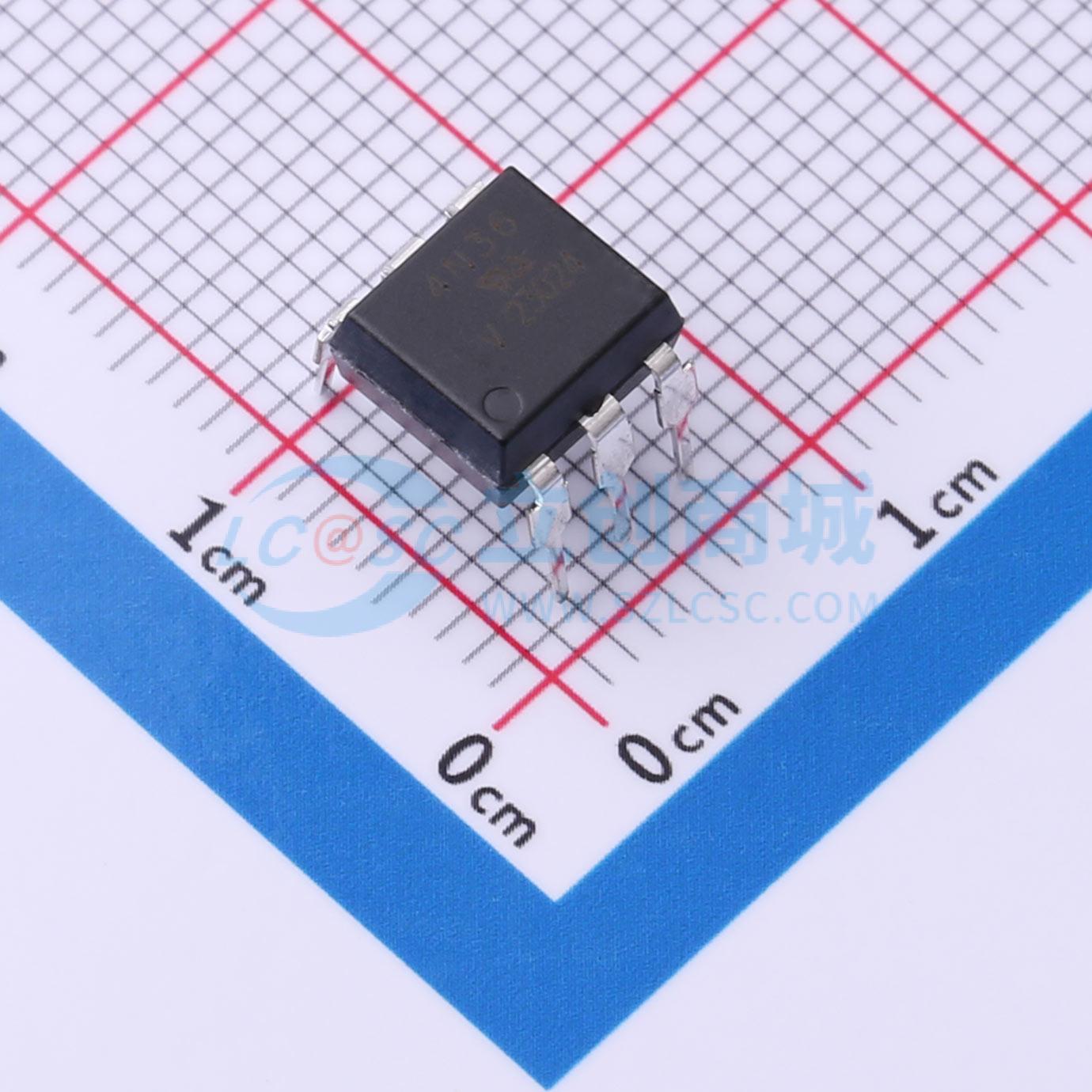

4N36
光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 每个光耦合器由砷化镓红外 LED 和硅 NPN 光电晶体管组成。
- 品牌名称
- VISHAY(威世)
- 商品型号
- 4N36
- 商品编号
- C5241911
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.876克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 70V | |
| 输出通道数 | - | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 40% | |
| 电流传输比(CTR)最大值/饱和值 | 100% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 50mA |
商品概述
每个光耦合器由砷化镓红外发光二极管和硅 NPN 光电晶体管组成。
商品特性
- 隔离测试电压 5000 VRMS
- 可与常见逻辑系列接口
- 输入 - 输出耦合电容 <0.5 pF
- 行业标准双列直插 6 引脚封装
- 符合 RoHS 指令 2002/95/EC 并遵循 WEEE 2002/96/EC
应用领域
- 交流市电检测
- 舌簧继电器驱动
- 开关模式电源反馈
- 电话振铃检测
- 逻辑地隔离
- 具备高频噪声抑制功能的逻辑耦合
