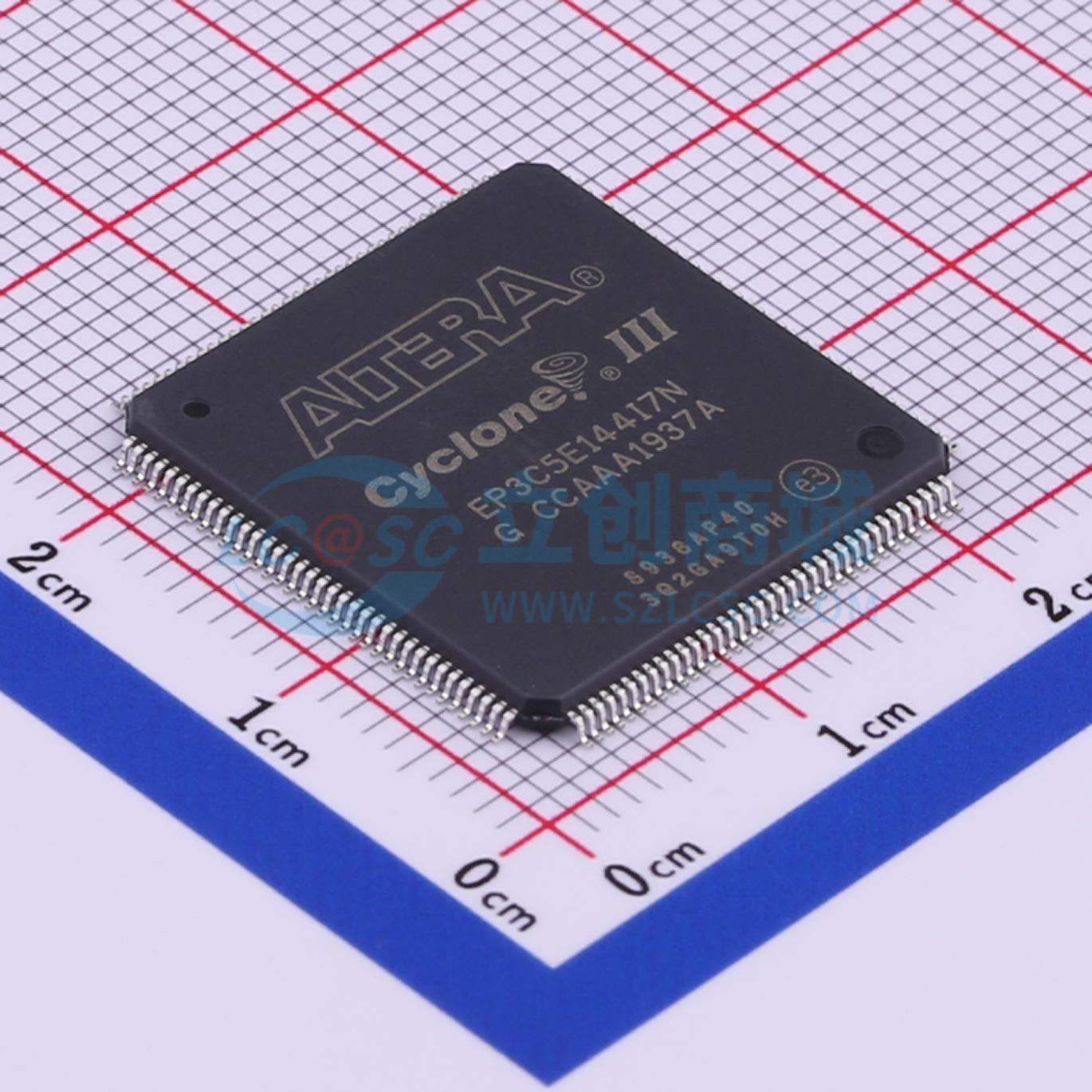

EP3C5E144I7N

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：最低功耗FPGA。设计安全特性。增加系统集成。逻辑单元和逻辑阵列块
品牌名称: Intel/Altera
商品型号: EP3C5E144I7N
商品编号: C569006
商品封装: LQFP-144-EP(20x20)
包装方式: 托盘
商品毛重: 1.29克(g)

商品参数

	属性	参数值
	逻辑阵列块数量	321
	内嵌式块RAM(eRAM)	423936bit
	工作温度	-40℃~+100℃

商品特性

功耗最低的FPGA
设计安全特性
增强的系统集成能力
逻辑单元和逻辑阵列块
存储块
嵌入式乘法器和数字信号处理支持
时钟网络和PLL
I/O特性
高速差分接口
自动校准外部存储器接口
支持行业标准嵌入式处理器
热插拔和上电复位
单粒子翻转缓解
JTAG边界扫描测试
Quartus II软件支持
配置
远程系统升级
设计安全（仅适用于Cyclone III LS器件）
逻辑单元特性
逻辑单元工作模式：正常模式、算术模式
控制信号
奇偶校验位支持
字节使能支持
打包模式支持
地址时钟使能支持
混合宽度支持
异步清零
存储模式：单端口模式、简单双端口模式、真双端口模式、移位寄存器模式、ROM模式、FIFO缓冲模式
时钟模式：独立时钟模式、I/O时钟模式、读或写时钟模式、单时钟模式
设计注意事项：写操作期间读操作、同端口写操作期间读模式、混合端口写操作期间读模式、冲突解决、上电条件和存储器初始化、电源管理
嵌入式乘法器块概述
架构：输入寄存器、乘法器级、输出寄存器
操作模式：18位乘法器、9位乘法器
时钟网络：GCLK网络、时钟控制块、GCLK网络时钟源生成、GCLK网络掉电、clkena信号
Cyclone III器件系列中的PLL：Cyclone III器件系列PLL硬件概述、外部时钟输出、时钟反馈模式：源同步模式、无补偿模式、正常模式、零延迟缓冲模式
硬件特性：时钟乘法和除法、后置分频计数器级联、可编程占空比
PLL控制信号：pfdena、areset、locked
时钟切换：自动时钟切换、手动覆盖、手动时钟切换
指南
可编程带宽
相移实现
PLL级联
PLL重新配置
PLL重新配置硬件实现
后置分频计数器（C0至C4）
扫描链描述
电荷泵和环路滤波器
旁路PLL计数器
动态相移
扩频时钟
Cyclone III器件系列I/O单元
I/O单元特性：可编程电流强度、压摆率控制、开漏输出、总线保持、可编程上拉电阻、可编程延迟、PCI钳位二极管、LVDS发射器可编程预加重、OCT支持、带校准的片上串联端接、不带校准的片上串联端接
I/O标准
I/O标准的端接方案：电压参考I/O标准端接、差分I/O标准端接
I/O组
高速差分接口
外部存储器接口
焊盘布局和直流指南：焊盘布局、直流指南
高速I/O接口
高速I/O标准支持：LVDS I/O标准支持、BLVDS I/O标准支持、RSDS、Mini-LVDS和PPDS I/O标准支持、LVPECL I/O支持、差分SSTL I/O标准支持、差分HSTL I/O标准支持
真输出缓冲特性
可编程预加重
高速I/O时序
设计指南：差分焊盘布局指南、电路板设计注意事项
软件概述
Cyclone III器件系列存储器接口引脚支持：数据和数据时钟/选通引脚、可选奇偶校验、DM和纠错编码引脚、地址和控制/命令引脚、存储器时钟引脚
Cyclone III器件系列存储器接口特性：DDR输入寄存器、DDR输出寄存器、OCT、PLL

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(60个/托盘，最小起订量 1 个)

个

起订量：1 个60个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	可编程逻辑器件(CPLD/FPGA)
	类型	-
	工作电压(VCCIO)	-
	逻辑单元数	5136
