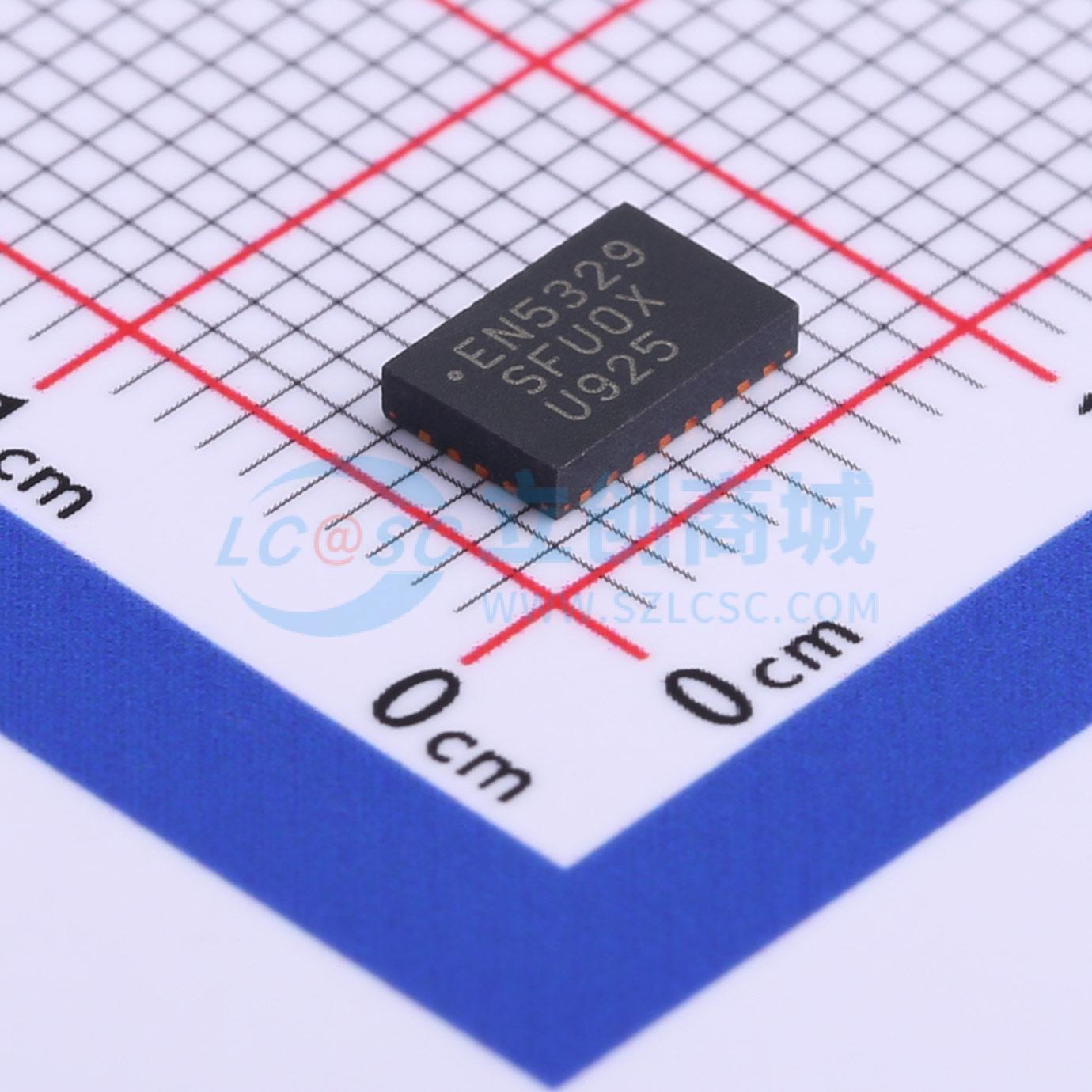

EN5329QI实物图

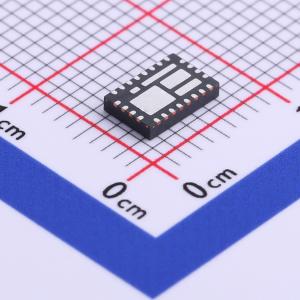

  • EN5329QI商品缩略图

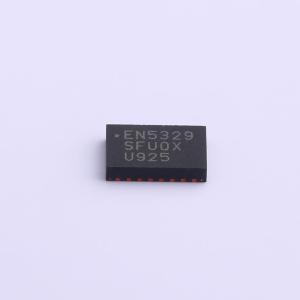

  • EN5329QI商品缩略图
  • EN5329QI商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

EN5329QI

降压型 2.4V~5.5V 600mV~4.9V 2A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
EN5329QI是一款片上电源系统(PowerSoC)DC-DC转换器。该器件采用先进的集成电感、集成MOSFET、PWM电压模式控制器和内部补偿电路,可实现尽可能小的解决方案尺寸。EN5329QI是EN53x9QI系列引脚兼容且可互换器件的一员。引脚兼容性使该系列产品易于使用,可扩展,采用4mm x 6mm x 1.1mm薄型QFN封装,负载范围从1.5A到3A。EN5329QI工作在高开关频率下,允许使用小型MLCC电容器。它还能实现非常宽的控制环路带宽,提供出色的瞬态性能并降低输出阻抗。内部补偿电路设计用于在所有工作条件下实现无条件稳定。集成电感解决方案有助于显著降低噪声。完整的电源转换器解决方案通过极大简化电路板设计、布局和制造要求,提高了生产效率。所有产品均符合RoHS标准,且适用于无铅制造环境。EN5329QI是一款高度集成的同步降压转换器,采用内部电感,利用先进的CMOS技术实现高开关频率,同时保持高效率。EN5329QI是一款高功率密度器件,采用4x6x1.1mm的24引脚QFN小型封装。其高开关频率允许使用非常小的MLCC输入和输出滤波电容器,使总解决方案尺寸小至50mm²。EN5329QI是引脚兼容器件系列的一员。这为负载电流事先未知的应用提供了可扩展性,和/或通过方便的通用解决方案占位面积加快产品上市时间。EN5329QI降压转换器采用III型电压模式控制,可提供精确的输出电压精度、高抗噪性、低输出阻抗和出色的负载瞬态响应。EN5329QI的特性包括电源正常信号、欠压锁定(UVLO)、过流保护、短路保护和热过载保护。EN5329QI采用内部补偿网络,设计用于在广泛的工作条件下实现稳定运行。输出补偿电路可进行定制,以改善瞬态性能或降低动态负载下的输出电压纹波。EN5329QI具有内部软启动电路,用于控制输出电压的上升斜率。控制电路将VOUT上升斜率限制在对功率MOSFET和集成电感安全的水平。EN5329QI具有恒定的启动时间,与VOUT设置无关。输出上升斜率与输出电压成正比。
品牌名称
Intel/Altera
商品型号
EN5329QI
商品编号
C569020
商品封装
QFN-24(4x6)​
包装方式
编带
商品毛重
0.185克(g)

商品参数

属性参数值
商品目录DC-DC电源模块
功能类型降压型
输出通道数1
工作电压(Vin)2.4V~5.5V
输出电压精度±3%
输出电压(Vout)600mV~4.9V
输出电流(最大值)2A
转换效率95%
属性参数值
开关频率3.2MHz
纹波噪声5mVp-p
特性欠压保护;过流保护;短路保护;过热保护
长度6mm
宽度4mm
高度1.1mm
工作温度-40℃~+85℃

商品概述

EN5329QI是一款片上电源系统(PowerSoC)DC-DC转换器。该器件采用先进的集成电感、集成MOSFET、PWM电压模式控制器和内部补偿电路,可实现尽可能小的解决方案尺寸。 EN5329QI是EN53x9QI系列引脚兼容且可互换器件的一员。引脚兼容性使该系列产品易于使用,可扩展,采用4mm x 6mm x 1.1mm薄型QFN封装,负载范围从1.5A到3A。 EN5329QI工作在高开关频率下,允许使用小型MLCC电容器。它还能实现非常宽的控制环路带宽,提供出色的瞬态性能并降低输出阻抗。内部补偿电路设计用于在所有工作条件下实现无条件稳定。 集成电感解决方案有助于显著降低噪声。完整的电源转换器解决方案通过极大简化电路板设计、布局和制造要求,提高了生产效率。 所有产品均符合RoHS标准,且适用于无铅制造环境。

EN5329QI是一款高度集成的同步降压转换器,采用内部电感,利用先进的CMOS技术实现高开关频率,同时保持高效率。EN5329QI是一款高功率密度器件,采用4x6x1.1mm的24引脚QFN小型封装。其高开关频率允许使用非常小的MLCC输入和输出滤波电容器,使总解决方案尺寸小至50mm²。 EN5329QI是引脚兼容器件系列的一员。这为负载电流事先未知的应用提供了可扩展性,和/或通过方便的通用解决方案占位面积加快产品上市时间。 EN5329QI降压转换器采用III型电压模式控制,可提供精确的输出电压精度、高抗噪性、低输出阻抗和出色的负载瞬态响应。EN5329QI的特性包括电源正常信号、欠压锁定(UVLO)、过流保护、短路保护和热过载保护。

EN5329QI采用内部补偿网络,设计用于在广泛的工作条件下实现稳定运行。输出补偿电路可进行定制,以改善瞬态性能或降低动态负载下的输出电压纹波。

EN5329QI具有内部软启动电路,用于控制输出电压的上升斜率。控制电路将VOUT上升斜率限制在对功率MOSFET和集成电感安全的水平。EN5329QI具有恒定的启动时间,与VOUT设置无关。输出上升斜率与输出电压成正比。

商品特性

  • 集成电感
  • 解决方案占位面积小至50mm²
  • 薄型,1.1mm
  • 高可靠性解决方案:平均无故障工作时间42,000年
  • 高效率,高达95%
  • 低输出纹波电压;典型值<5mV峰-峰
  • 2.4V至5.5V输入电压范围
  • 2A连续输出电流能力
  • 与EN5319(1.5A)和EN5339(3A)引脚兼容
  • 输出使能和电源正常信号
  • 欠压锁定、过流、短路和热保护
  • 符合RoHS标准;无卤;260℃回流焊

应用领域

  • 有薄型要求的应用,如固态硬盘和嵌入式计算
  • SAN/NAS加速设备
  • 控制器、RAID、处理器、网络处理器、DSP、FPGA和ASIC
  • 对噪声敏感的应用

数据手册PDF
