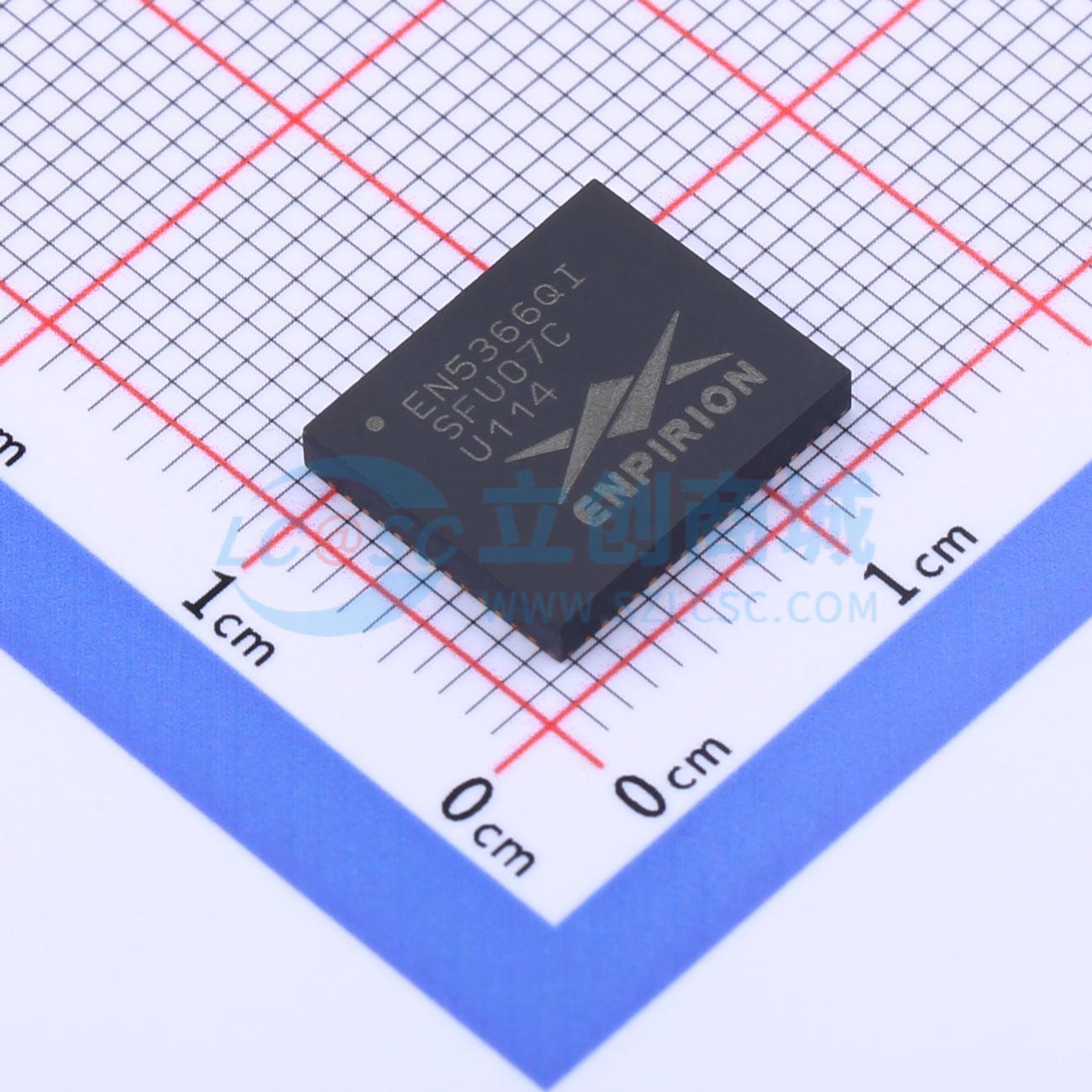

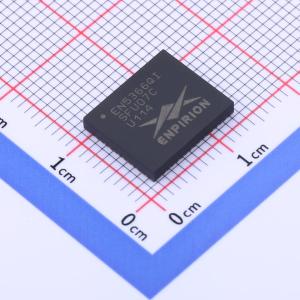

EN5366QI

集成电感的6A电源系统级芯片（PowerSoC）电压模式同步降压PWM DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这款阿尔特拉（Altera）安必昂（Enpirion）解决方案是一款片上电源系统（PowerSoC）。它专为满足分布式电源架构中当前和未来高性能、低功耗处理器、DSP、FPGA、ASIC、内存板及系统级应用的精确电压和快速瞬态要求而设计
品牌名称: Intel/Altera
商品型号: EN5366QI
商品编号: C569018
商品封装: QFN-58(10x12)
包装方式: 编带
商品毛重: 0.76克(g)

商品参数

商品概述

该解决方案是一款片上电源系统（PowerSoC）。它专为满足分布式电源架构中当前和未来高性能、低功耗处理器、DSP、FPGA、ASIC、内存板及系统级应用的精确电压和快速瞬态要求而设计。先进的电路技术、超高开关频率以及非常先进的高密度集成电路和专有电感技术，可实现高质量、超紧凑的非隔离式 DC-DC 转换。运行该转换器仅需三个外部元件，包括小容量输入和输出陶瓷电容器以及一个软启动电容器。

商品特性

集成电感、MOSFET、控制器
占位面积仅为竞争产品的 1/3
低元件数量：仅需 3 个 MLCC 电容器
高达 20W 的连续输出功率
针对 ≤90nm 工艺优化的低输出阻抗
支持主/从配置并联
5MHz 工作频率
高效率，可达 93%
2.375V 至 5.5V 的宽输入电压范围
外部电阻分压器输出电压选择
输出使能引脚和电源正常信号
可编程软启动时间
针对低噪声/EMI 设计进行优化
欠压锁定、热关断、输出过压、过流和短路保护
符合 RoHS 标准，MSL 等级 3，可承受 260℃ 回流焊

应用领域

≤90nm 先进工艺负载的低功耗处理器、网络处理器、DSP、FPGA 和 ASIC 的负载点稳压
笔记本电脑、服务器、工作站
宽带、网络、局域网/广域网、光通信
采用 2.5V、3.3V 或 5V 轨的低压分布式电源架构
DSL、机顶盒、DVR、DTV、工业 PC
对纹波敏感的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.375V~5.5V
	输出电压精度	±3%
	输出电压(Vout)	750mV~3.3V

	属性	参数值
	输出电流(最大值)	6A
	转换效率	93%
	开关频率	5MHz
	纹波噪声	15mVp-p
	特性	过压保护；欠压保护；短路保护；过流保护；过热保护
	工作温度	-40℃~+85℃
