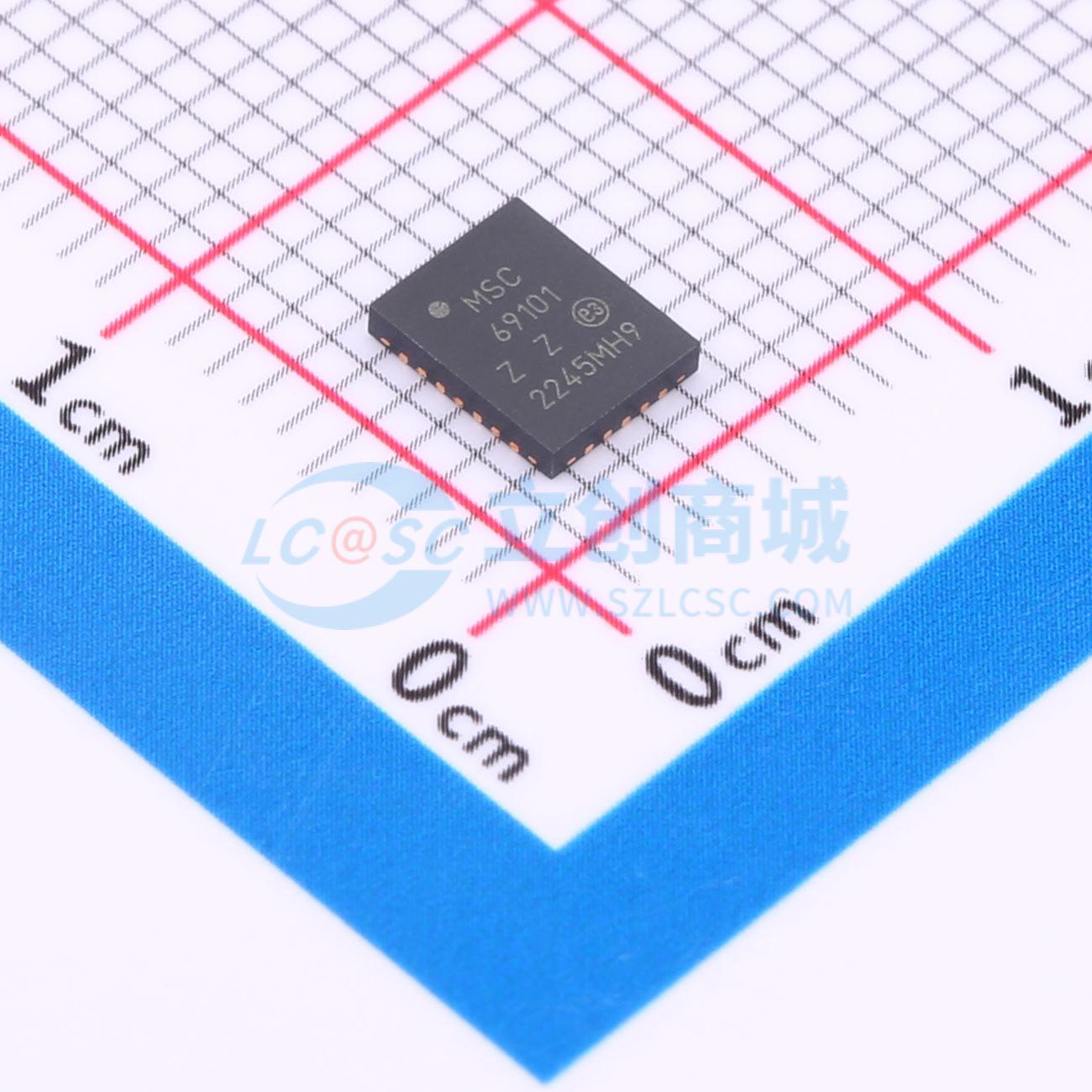

温馨提醒：图片仅供参考，商品以实物为准
PD69101ILQ-TR
单端口混合信号高压以太网供电控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单端口、混合信号、高压以太网供电 (PoE) 驱动器，用于以太网交换机，使网络设备能通过同一电缆共享电力和数据。能检测符合 IEEE 802.3af-2003 的受电设备 (PD) 和 IEEE 802.3at 高功率设备，确保端口安全供电和断开，具备全数字控制且外部组件最少。作为即插即用设备，可执行 IEEE 802.3af-2003 (AF) 和 IEEE 802.3at 高功率 (AT) 标准中规定的所有实时功能，包括负载检测、AF 和 AT 分类以及多次分类尝试 (MCA)。集成电源、模拟和先进逻辑，采用单个 24 引脚塑料 QFN 封装
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PD69101ILQ-TR
- 商品编号
- C5236747
- 商品封装
- VQFN-24(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.086667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 供电设备(PSE) |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
Microchip的PD69101设备是一款单端口、混合信号、高压以太网供电(PoE)驱动器。它用于以太网交换机，使网络设备能够通过同一根电缆共享电源和数据。它能够检测符合IEEE 802.3af-2003标准的受电设备(PD)和IEEE 802.3at高功率设备，确保安全地供电和断开端口，并具有全数字控制和最少的外部组件。作为即插即用设备，PD69101执行IEEE 802.3af-2003 (AF)和IEEE 802.3at高功率(AT)标准中规定的所有实时功能，包括负载检测、AF和AT分类以及多次分类尝试(MCA)。
PD69101集成了电源、模拟和先进的逻辑电路，封装在一个24引脚塑料QFN封装中。该芯片内置了内部热保护，并且两个LED提供了端口状态和端口类型(AF/AT)指示。
PD69101提供了以下重要特性：
- 设计用于检测并禁用断开的端口，利用AF和IEEE802.3 af/at标准中规定的直流断开方法。
- 低功耗设备，使用内部0.34Ω MOSFET和外部0.5Ω检测电阻。
- 可选地检测传统/非标准PD设备。
- 提供过载、欠载、过压、过温及短路PD保护。
- 支持32V至57VDC的供电电压范围，无需额外的电源。
应用领域
- 以太网交换机
- 在同一电缆上共享电源和数据的网络设备
- 检测符合 IEEE 802.3af-2003 标准的受电设备 (PD)
- 检测 IEEE 802.3at 高功率设备
- 端口的安全供电和断开
- 负载检测、AF 和 AT 分类以及多次分类尝试 (MCA)
- 旧版/预标准 PD 设备的检测
- 过载、欠载、过电压、过温及短路 PD 保护
- 在简单的即插即用 PoE 解决方案中的单以太网端口交换机或集线器
