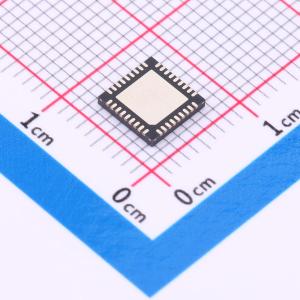

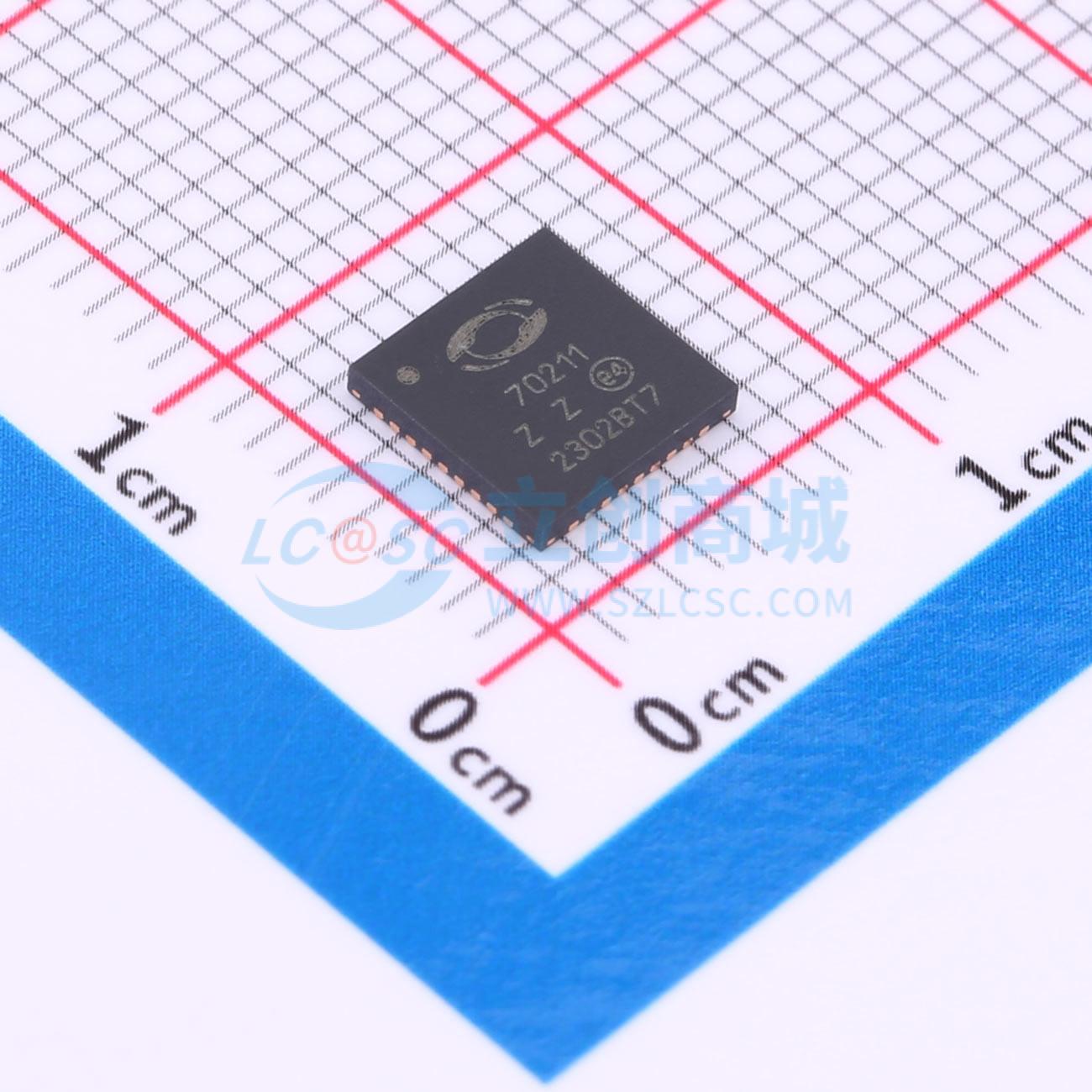

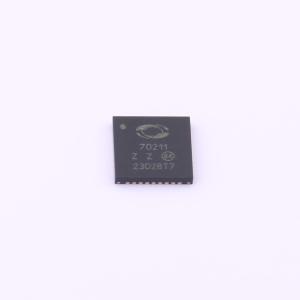

温馨提醒：图片仅供参考，商品以实物为准

PD70211ILQ-TR

带开关稳压器的PD控制器，适用于AF/AT/UPOE/HDBaseT/4线对PoE应用

描述: PD70211是一种先进的PD接口IC，集成了用于PoE应用中受电设备的开关脉宽调制（PWM）调节器控制。它支持IEEE 802.3af、IEEE 802.3at、HDBaseT以及通用的2/4对配置。前端包括一个高级分类块，支持2、3、4和6事件分类。通过使用SUPP_Sx引脚，它可以识别实际接收电源的四对电缆并生成相应的标志。该IC具有内部放电电路，可以快速放电DC/DC转换器的输入电容，以确保在突然拔出和重新插入RJ-45中的以太网电缆时能够快速重新检测和端口供电。先进的PWM电流模式部分支持同步反激式和有源钳位正向拓扑结构，以及降压、升压等。
品牌名称: MICROCHIP(美国微芯)
商品型号: PD70211ILQ-TR
商品编号: C5237657
商品封装: VQFN-36(6x6)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

Microchip的PD70211是一种先进的PD接口IC，集成了用于PoE应用中受电设备的开关脉宽调制（PWM）调节器控制。它支持IEEE 802.3af、IEEE 802.3at、HDBaseT以及通用的2/4对配置。前端包括一个高级分类块，支持2、3、4和6事件分类。通过使用SUPP_Sx引脚，它可以识别实际接收电源的四对电缆并生成相应的标志。该IC具有内部放电电路，可以快速放电DC/DC转换器的输入电容，以确保在突然拔出和重新插入RJ-45中的以太网电缆时能够快速重新检测和端口供电。先进的PWM电流模式部分支持同步反激式和有源钳位正向拓扑结构，以及降压、升压等。

商品特性

PD70211 设备具有以下主要特性。

支持 IEEE 802.3af/at、HDBaseT 以及其他 2 线对/4 线对配置
墙上适配器支持（后辅助方法）
PD 检测和可编程分类
2、3、4 和 6 事件分类
集成 0.3 Ω 隔离（串联）FET
浪涌电流限制
检测期间小于 10 μA 的偏移电流
先进的 PWM 部分
无铅 QFN-36 (6 mm x 6 mm) 封装

应用领域

支持HDBaseT最高95W
IEEE 802.3af 和 IEEE 802.at 供电转发
室内和室外PoE供电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	最大功率	95W
	通道数	1

	属性	参数值
	芯片工作电压	7.8V~20V
	限制电流	2.2A
	特性	过流保护
	工作温度	-40℃~+85℃
