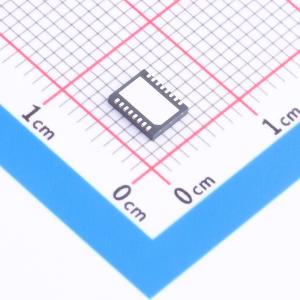

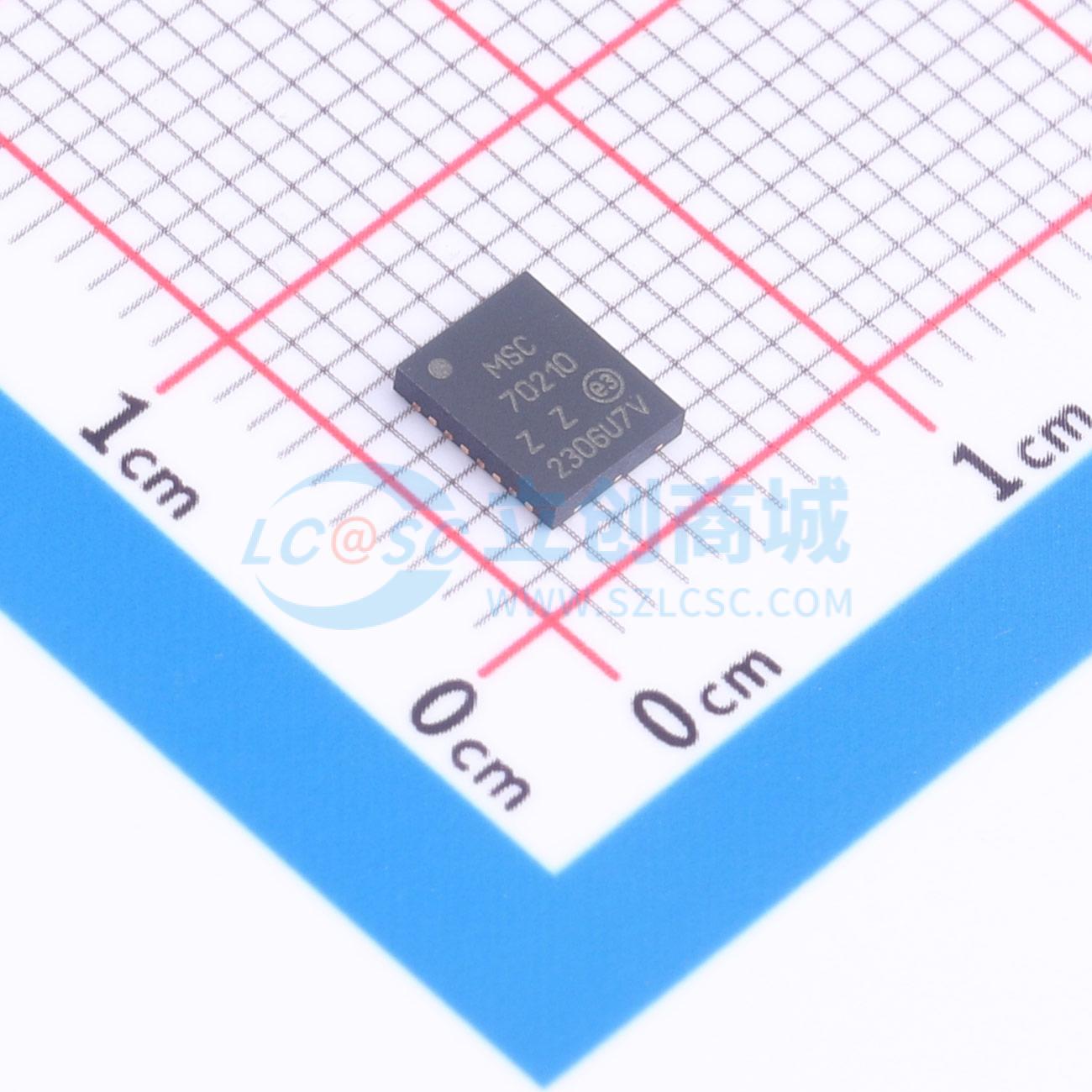

温馨提醒：图片仅供参考，商品以实物为准
PD70210ILD-TR
PD70210ILD-TR
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PD70210ILD-TR
- 商品编号
- C5237656
- 商品封装
- VDFN-16(5x4)
- 包装方式
- 编带
- 商品毛重
- 0.141263克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 受电设备(PD) | |
| 最大功率 | 95W |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
PD70210、PD70210A 和 PD70210AL 设备是用于PoE应用中受电设备的高级PD接口控制器（前端IC）。它们支持IEEE 802.3AF PoE PD 控制器、IEEE 802.3AT PoE PD 具有集成特性、HDBaseT以及通用的两对或四对配置。这些设备具有先进的分类模块，支持2、3、4和6事件分类。它们还通过使用SUPP_Sx引脚识别接收电源的四对电缆并生成相应的标志。该IC具有内部放电电路，可快速放电DC-DC转换器的输入电容，以确保在突然拔出和重新插入以太网电缆到RJ45端口时能够快速重新检测和供电。
商品特性
- 支持 IEEE 802.3af/at、HDBaseT 以及其他 2 线对或 4 线对配置
- PD 检测和可编程分类 2、3、4 和 6 事件分类
- 集成 0.3 Ω 隔离（串联）FET
- 上电电流限制
- 墙上适配器优先支持（仅 PD70210A 和 PD70210AL）
- 检测期间小于 5 μA 的偏移电流
- DFN-16/QFN-38 封装
- 电源良好标志（仅 PD70210）
应用领域
- 单HDBaseT或双高达95瓦IEEE 802.3af和IEEE 802.3at
- 室内和室外PoE供电
