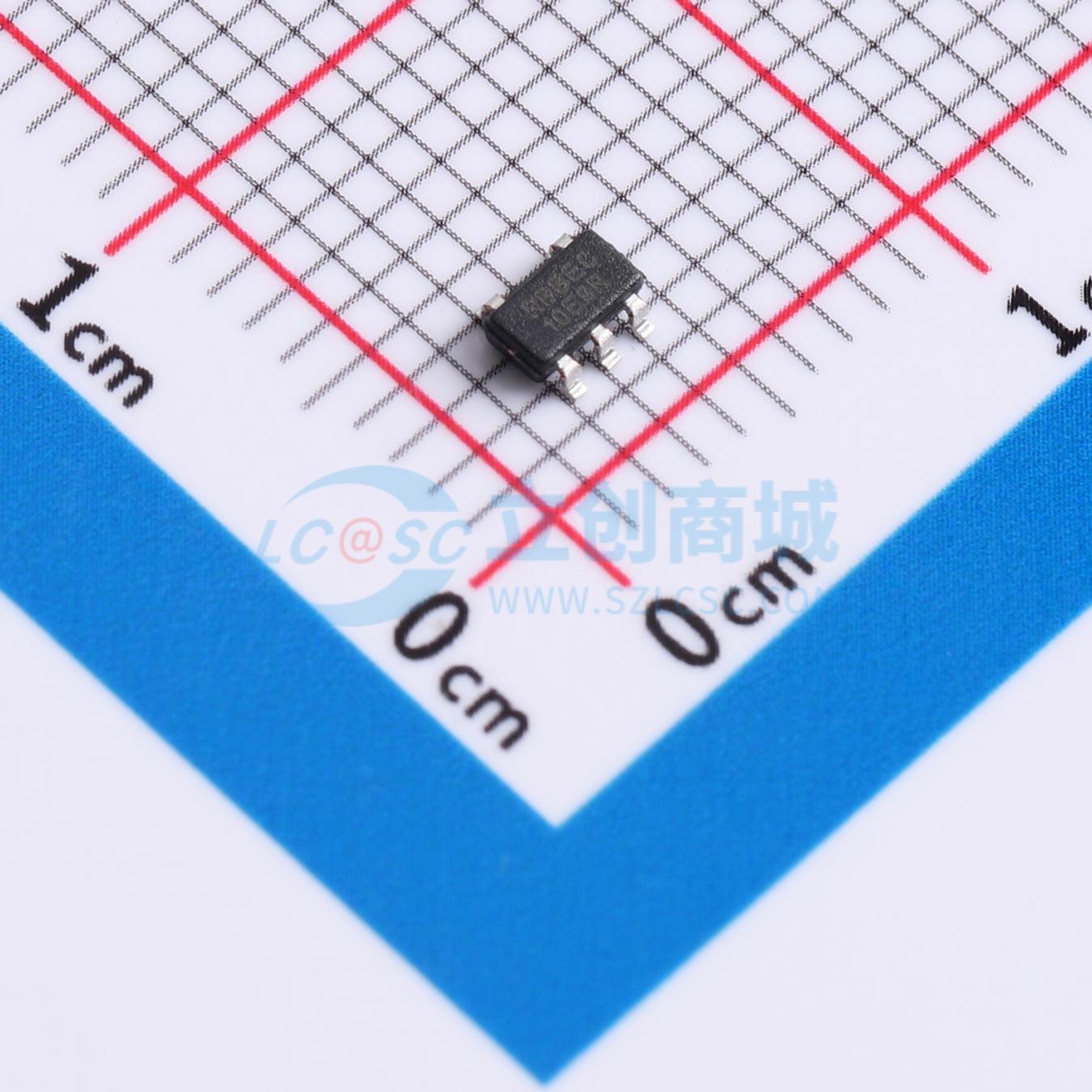

温馨提醒：图片仅供参考，商品以实物为准

MCP6V66T-E/OT

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6V66T-E/OT
商品编号: C5230404
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.172克(g)

商品参数

商品概述

MCP6V66/6U/7/9系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件的增益带宽积为1 MHz（典型值）。它们具有单位增益稳定性，几乎没有1/f噪声，并且具有良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品可在低至1.8V的单电源电压下工作，每个放大器的静态电流为80 µA（典型值）。 MCP6V66/6U/7/9运算放大器提供单通道（MCP6V66和MCP6V66U）、双通道（MCP6V67）和四通道（MCP6V69）封装。它们采用先进的CMOS工艺设计。

商品特性

高直流精度：
- 失调电压漂移（VOS Drift）：±150 nV/℃（最大值）
- 失调电压（VOS）：±25 μV（最大值）
- 开环增益（AOL）：110 dB（最小值，VDD = 5.5V）
- 电源抑制比（PSRR）：110 dB（最小值，VDD = 5.5V）
- 共模抑制比（CMRR）：111 dB（最小值，VDD = 5.5V）
- 输入电压噪声（Eni）：0.54 μVP-P（典型值），f = 0.1 Hz至10 Hz
- 输入电压噪声（Eni）：0.17 μVP-P（典型值），f = 0.01 Hz至1 Hz
增强的电磁干扰（EMI）保护：
- 1.8 GHz时的电磁干扰抑制比（EMIRR）：101 dB
低功耗和宽电源电压范围：
- 静态电流（IQ）：80 μA/放大器（典型值）
- 宽电源电压范围：1.8V至5.5V
小封装：
- 单通道采用SC70、SOT-23封装
- 双通道采用MSOP-8、2x3 TDFN封装
- 四通道采用TSSOP-14封装
易于使用：
- 轨到轨输入/输出
- 增益带宽积：1 MHz（典型值）
- 单位增益稳定
宽温度范围：-40℃至+125℃

应用领域

便携式仪器
传感器调理
温度测量
直流失调校正
医疗仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	1MHz
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电压(Vos)	25uV
	压摆率(SR)	0.45V/us
	轨到轨	-
	工作温度	-40℃~+125℃
