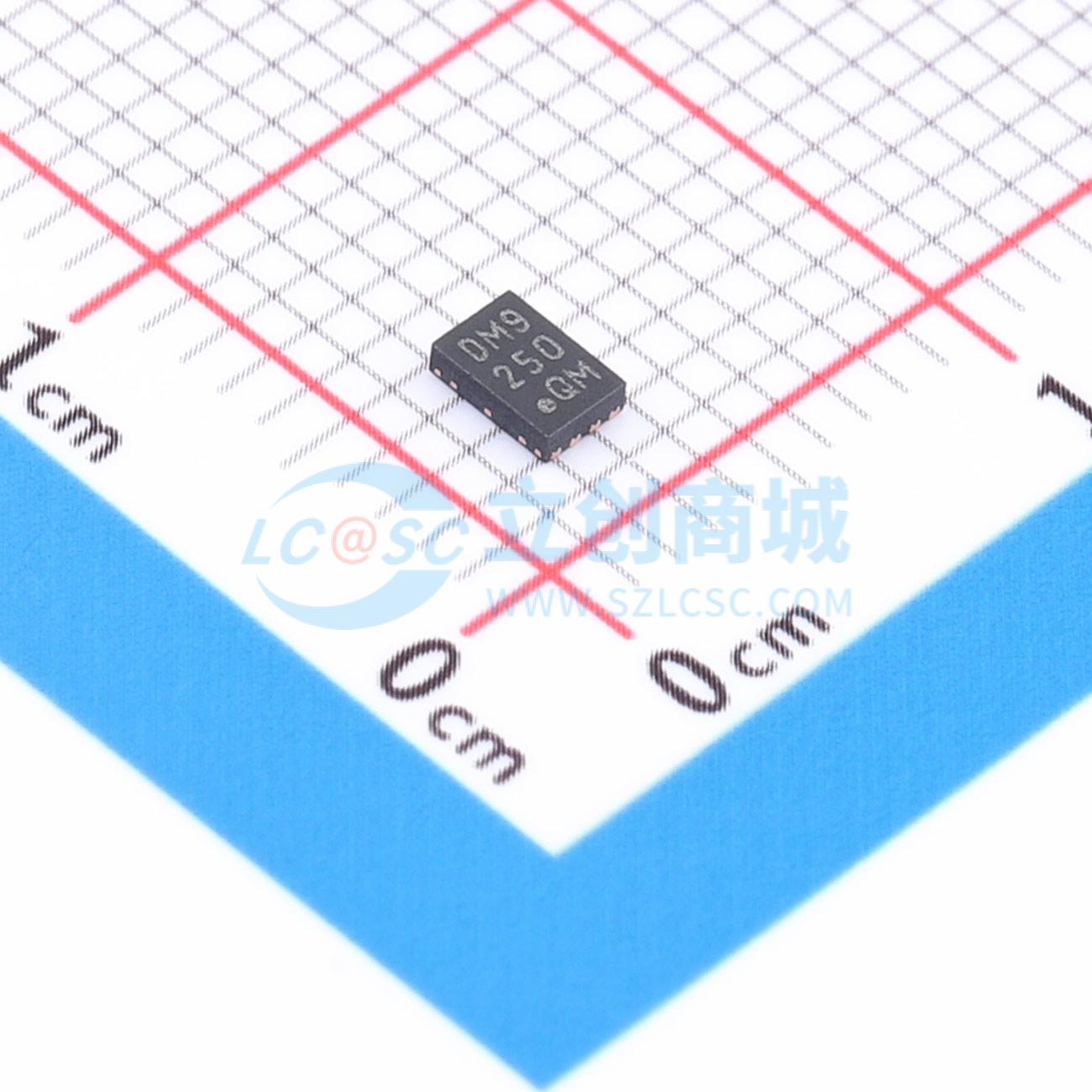

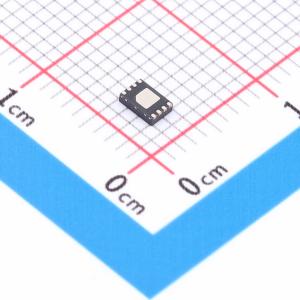

温馨提醒：图片仅供参考，商品以实物为准

MCP6V97T-E/MNY

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供输入失调电压校正，实现极低的失调和失调漂移。增益带宽积为10 MHz（典型值），单位增益稳定，几乎没有1/f噪声，具有良好的电源抑制比（PSRR）和共模抑制比（CMRR）。可在低至2.4V的单电源电压下工作，每放大器的静态电流为1.1 mA（典型值）。具有增强的EMI保护，可最大程度减少来自外部源的电磁干扰，适用于对EMI敏感的应用。提供单、双和四运放封装，采用先进的CMOS工艺设计。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6V97T-E/MNY
商品编号: C5230443
商品封装: TDFN-8(2x3)
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

MCP6V96/6U/7/9系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件的增益带宽积为10 MHz（典型值）。它们具有单位增益稳定性，几乎没有1/f噪声，并且具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品可在低至2.4V的单电源电压下工作，每个放大器的静态电流为1.1 mA（典型值）。 MCP6V96/6U/7/9系列增强了电磁干扰（EMI）保护功能，可最大程度减少来自外部源的电磁干扰。这一特性使其非常适合用于对EMI敏感的应用，如电力线、无线电台和移动通信等。 MCP6V96/6U/7/9运算放大器提供单通道（MCP6V96和MCP6V96U）、双通道（MCP6V97）和四通道（MCP6V99）封装。它们采用先进的CMOS工艺设计。

商品特性

高直流精度：
- V₀ₛ漂移：±150 nV/°C（最大值）
- V₀ₛ：±25 μV（最大值）
- Aₒₗ：111 dB（最小值，VDD = 5.5V）
- PSRR：110 dB（最小值，VDD = 5.5V）
- CMRR：112 dB（最小值，VDD = 5.5V）
- Eₙᵢ：0.24 μVₚ₋ₚ（典型值），f = 0.1 Hz至10 Hz
- Eₙᵢ：0.08 μVₚ₋ₚ（典型值），f = 0.01 Hz至1 Hz
增强的EMI保护：
- 1.8 GHz下的电磁干扰抑制比（EMIRR）：93 dB
低功耗和电源电压：
- IQ：1.1 mA/放大器（典型值）
- 宽电源电压范围：2.4V至5.5V
小封装：
- 单通道采用SC70、SOT - 23封装
- 双通道采用MSOP - 8、2 x 3 TDFN封装
- 四通道采用TSSOP - 14封装
易于使用：
- 轨到轨输入/输出
- 增益带宽积：10 MHz（典型值）
- 单位增益稳定
扩展的温度范围：-40°C至+125°C

应用领域

便携式仪器
传感器调理
温度测量
直流失调校正
医疗仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	10MHz
	输入偏置电流(Ib)	2pA

	属性	参数值
	输入失调电压(Vos)	25uV
	压摆率(SR)	9.5V/us
	轨到轨	-
	工作温度	-40℃~+125℃
