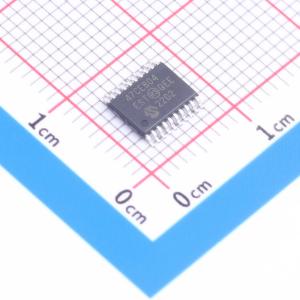

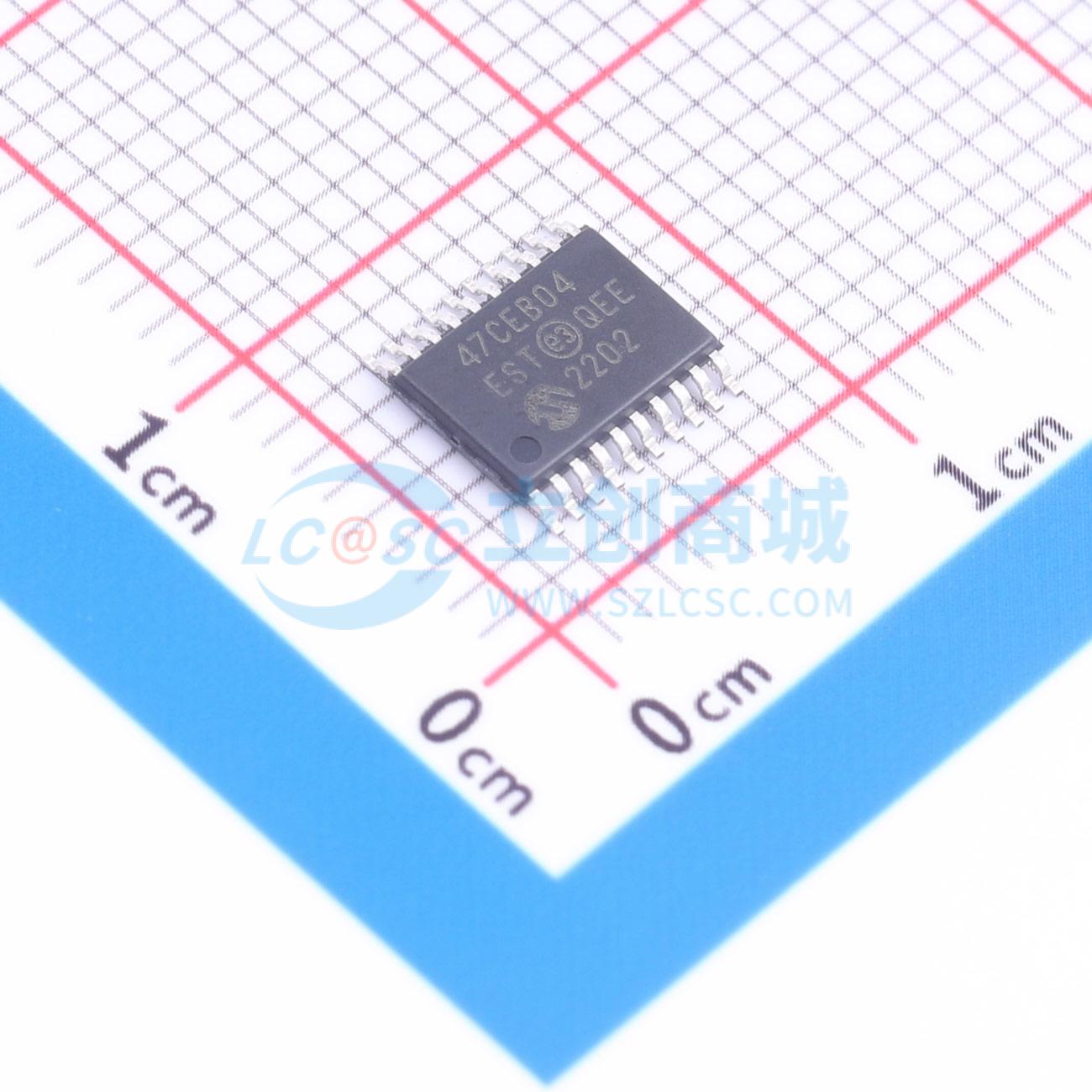

MCP47CMB04-20E/ST

MCP47CXBX4/8 器件是四通道和八通道 8 位、10 位和 12 位缓冲电压输出数模转换器 (DAC)，具备易失性或 MTP 存储器以及 I²C 串行接口。 用户可对 MTP 存储器的每个特定寄存器进行最多 32 次写入操作。为成功对所需存储位置进行编程，HVC 引脚需施加一个典型值为 7.5V 的高电压电平。非易失性存储器包含上电输出值、配置寄存器和通用位置。 可选择 VREF 引脚、器件 VDD 或内部带隙电压作为 DAC 的参考电压。当选择 VDD 时，VDD 会在内部连接到 DAC 参考电路。 当 VREF 引脚与外部电压参考一起使用时，用户可在增益为 1 或 2 之间进行选择，并可启用或禁用参考缓冲器。当增益为 2 时，VREF 引脚电压必须限制在最大 VDD/2。 这些器件具备一个两线 I²C 兼容串行接口，支持标准 (100 kHz)、快速 (400 kHz) 或高速 (1.7 MHz 和 3.4 MHz) 模式。

• 存储器选项：
  • 易失性存储器：MCP47CVBXX
  • 非易失性存储器：MCP47CMBXX
• 工作电压范围：
  • 2.7V 至 5.5V – 完整规格
  • 1.8V 至 2.7V – 器件规格缩减
• 输出电压分辨率：
  • 8 位：MCP47CXB0X (256 级)
  • 10 位：MCP47CXB1X (1024 级)
  • 12 位：MCP47CXB2X (4096 级)
• 非易失性存储器 (MTP) 大小：32 个位置
• 1 LSB 积分非线性 (INL) 规格
• DAC 电压参考源选项：
  • 器件 VDD
  • 外部 VREF 引脚 (带缓冲或不带缓冲)
  • 内部带隙 (典型值 1.214V)
• 输出增益选项：
  • 1 倍 (单位增益)
  • 2 倍 (不使用内部 VDD 作为电压源时可用)
• 上电/欠压复位 (POR/BOR) 保护
• 掉电模式：
  • 断开输出缓冲器 (高阻抗)
  • 选择 VOUT 下拉电阻 (100 kΩ 或 1 kΩ)
• I²C 接口：
  • 选项：两个物理地址选择引脚和寄存器定义的地址 (仅适用于非易失性器件)
  • 标准 (100 kbps)、快速 (400 kbps) 和高速 (最高 3.4 Mbps) 模式
• 封装类型：
  • 20 引脚 4 mm x 4 mm QFN、20 引脚 TSSOP
• 扩展温度范围：-40℃ 至 +125℃

• 设定点或偏移调整
• 传感器校准
• 低功耗便携式仪器
• 数据采集系统
• 电机控制
