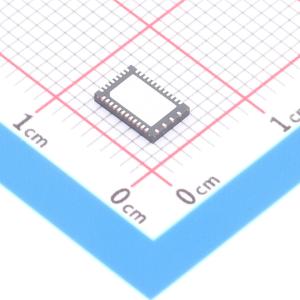

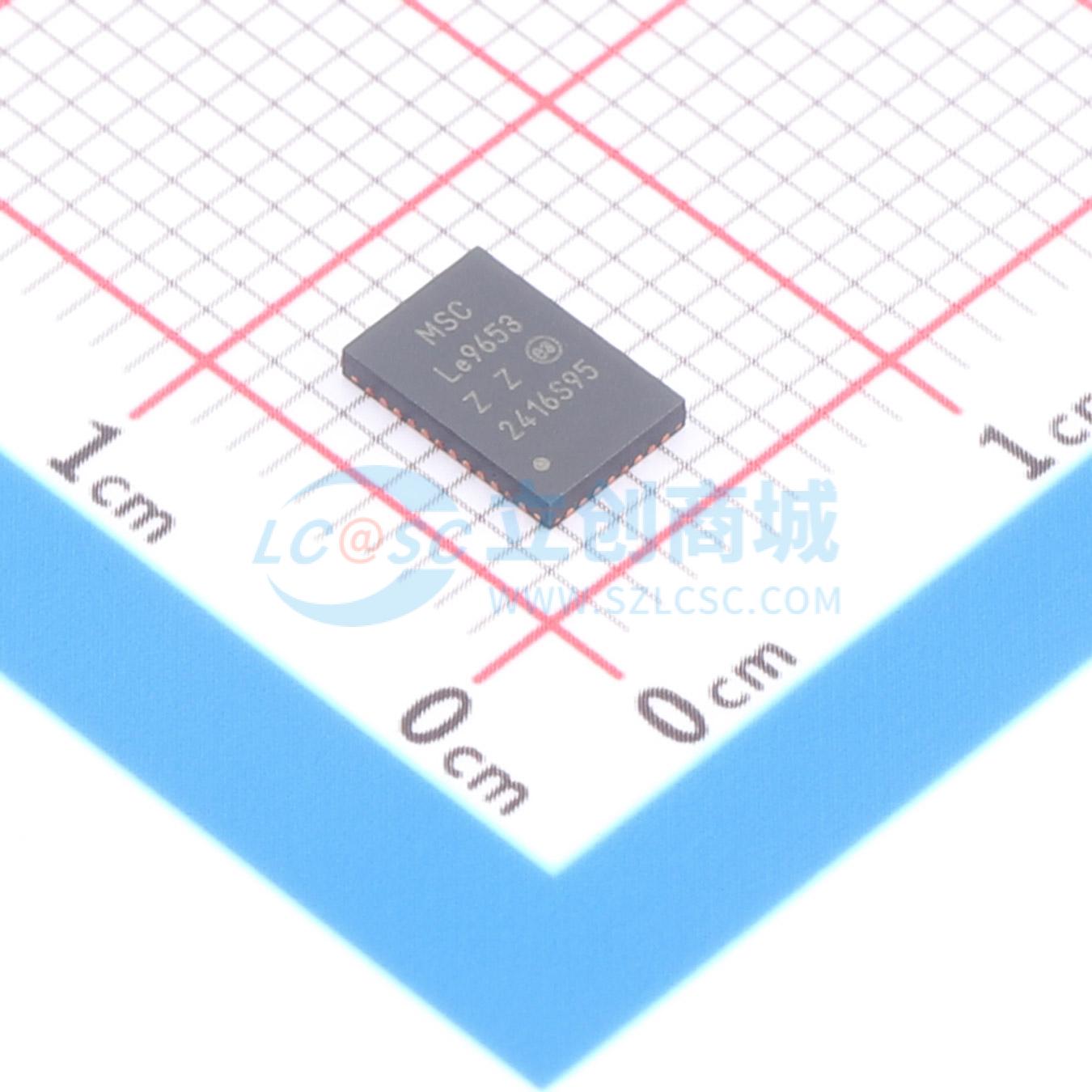

LE9653AQCT

单通道FXS解决方案，具备引脚可选接口、高效开关调节器和全面测试软件的用户线接口电路

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MICROCHIP(美国微芯)
商品型号: LE9653AQCT
商品编号: C5230904
商品封装: VQFN-36(4x6)
包装方式: 编带
商品毛重: 1.56克(g)

商品概述

第六代 miSLIC 线路接口解决方案由 miSLIC 器件、VoicePath API-II (VP-API-II) 软件和配置文件数据结构组成。为支持 miSLIC 器件，Microsemi 提供全面的软硬件配套包，包括 2 层印刷电路板参考设计。VoicePath API-II (VP-API-II) 软件用于初始化包含应用或国家特定交流与直流参数、振铃及其他信令特性的用户线路接口端口系数数据，并配置开关电源。VP-API-II 驻留在客户的 VoIP 处理器或 SoC 上，提供对电话功能的高级控制。VP-API-II 利用其通用的软件架构以及与 Microsemi VeriVoice Professional 测试套件软件的接口，实现产品间的无缝迁移。VoicePath 配置文件向导 (VP Profile Wizard) 是一个 Microsoft® Windows® GUI (图形用户界面) 应用程序，允许用户选择用户线路接口通道的操作参数，并自动生成称为配置文件的数据结构集，这些配置文件是 VP-API-II 与 VoIP 主机软件集成所必需的。Le9643/Le9653 miSLIC 器件实现了通用电话线路接口，具有引脚可选的脉码调制和串行外设接口或减少引脚数的 ZSI 串行数字接口。所有交流、直流和信令参数均可通过脉码调制和串行外设接口或减少引脚数的 ZSI 接口完全编程。开关稳压器控制器产生高效供电和振铃模拟电话所需的高压。Le9643 支持两种开关稳压器架构，均能振铃 85 - Vpk；一种是降压-升压固定跟踪开关稳压器架构，使用固定电压进行振铃信号；另一种是反激式升压开关电路，在振铃期间跟踪振铃电压。Le9653 支持两种开关稳压器架构，均能振铃 140 - Vpk；一种是高压反激式或高压反激式升压开关电路，两者均在振铃期间跟踪振铃电压。两种架构下，电池电压均跟踪直流馈电。开关稳压器在所有工作状态下均提供高效率及相应的低功耗。Le9643/Le9653 利用 VeriVoice Professional 测试套件软件来排查线路故障并提供线路诊断。对交流与直流线路电压、金属线或纵向电流等线路信息的集成数字访问，对于专用测试硬件成本效益不高的远程应用至关重要。此外，VeriVoice 制造软件包提供旨在简化工厂测试的测试功能，无需昂贵的外部测试设备。

商品特性

成本优化的单通道用户线路接口解决方案
更小的 36 引脚 4×6 mm QFN 封装
低成本 2 层印刷电路板参考设计
软件兼容，功能集等效于 Le9641/Le9651
引脚可选脉码调制/串行外设接口或 ZSI 接口
单端口 4 线 ZSI 控制简化电路板布线
兼容众多 VoIP 处理器和 SoC 解决方案
Le9643 95V 峰值电池设计：在高达 3 REN 负载下支持高达 60-VRMS；在高达 5 REN 负载下支持高达 50-VRMS
Le9653 150V 峰值电池设计：在高达 5 REN 负载下支持高达 100-VRMS
节能开关稳压器架构：Le9643 支持降压-升压固定跟踪和反激式升压跟踪；Le9653 支持高压反激式跟踪和高压反激式升压跟踪
符合宽带设备能耗行为准则
提供 VoicePath SDK 和 VP-API-II 软件以实现用户线路接口功能
VeriVoice Professional 测试套件软件：提供全面的用户环路测试，符合 Telcordia GR-909-CORE / TIA-1063 标准
VeriVoice 制造测试包：便于对组装好的电路板进行工厂测试
完整的宽带或窄带 BORSCHT 功能
全球可编程性

应用领域

固定无线 (LTE) 网关
数字用户线路住宅网关和集成接入设备
电缆嵌入式多媒体终端适配器
无源光网络单住户单元
光纤到户解决方案

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电信接口IC
	工作电压	150V

	属性	参数值
	工作温度	-40℃~+85℃
	功能特性	DTMF检测
