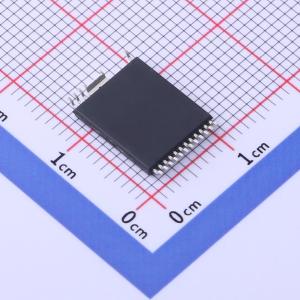

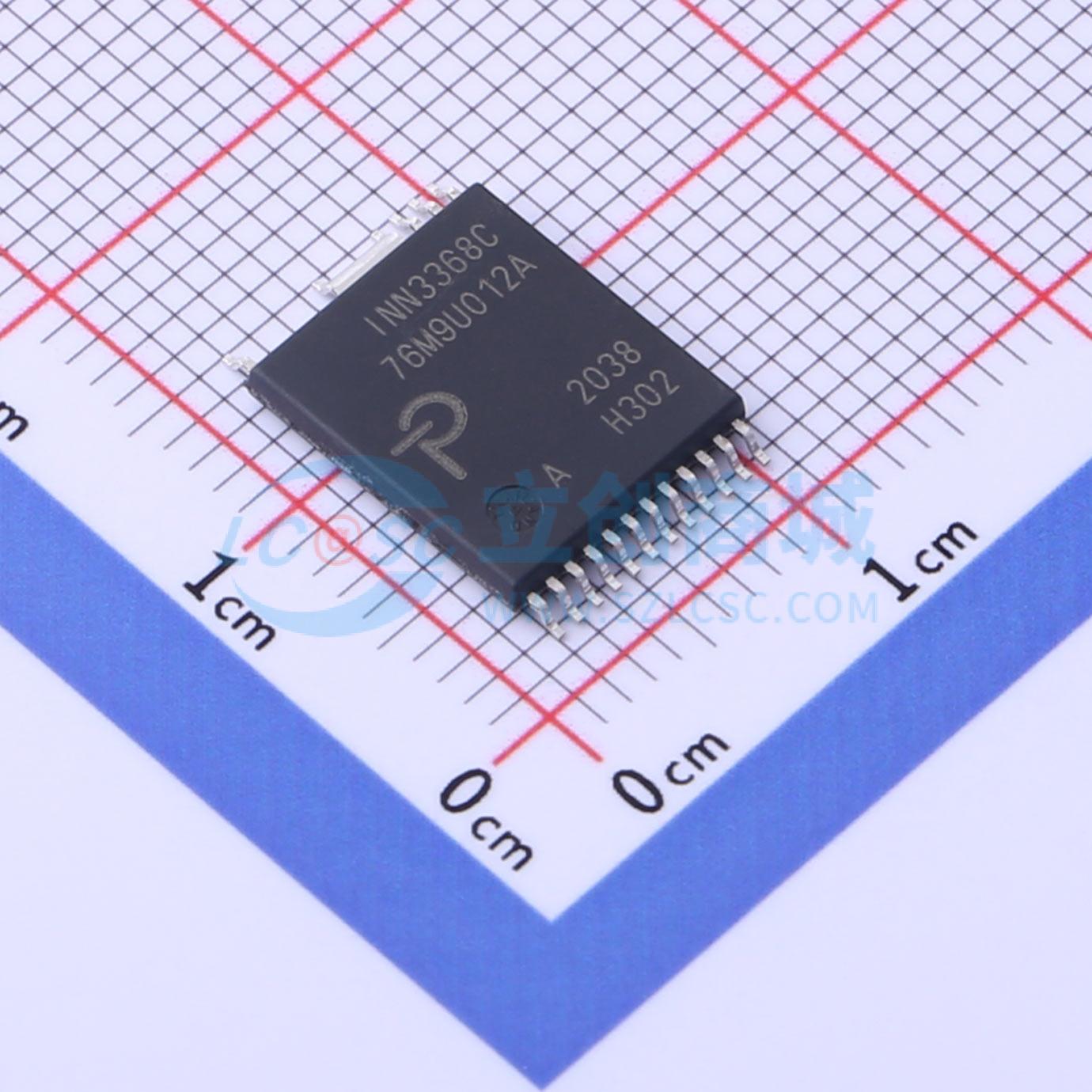

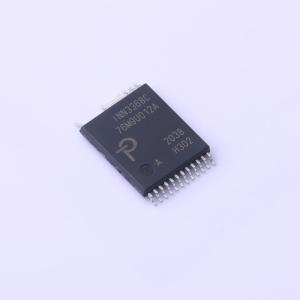

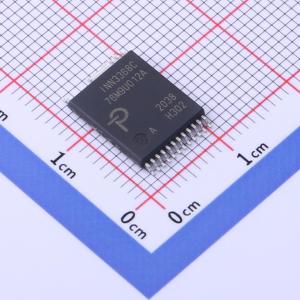

INN3368C-H302-TL

725V 3.42V~3.78V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: InnoSwitch™3-Pro系列IC极大地简化了完全可编程、高效电源的开发和制造，尤其适用于紧凑型外壳的电源。通用I2C接口可实现输出电压和电流的动态控制，以及许多可配置功能。遥测功能可报告编程功能和故障模式。InnoSwitch3-Pro器件非常适合需要精细（10 mV、50 mA）输出电压和电流调节的AC/DC电源应用。典型应用包括带有I²C端口的系统微处理器或专用微控制器，用于配置、控制和监控电源子系统的运行。uVCC引脚为独立应用（如USB PD适配器和充电器）中的微处理器提供偏置电源。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: INN3368C-H302-TL
商品编号: C567573
商品封装: InSOP-24D-9.4mm
包装方式: 编带
商品毛重: 0.71克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+105℃@(Ta)
	工作模式	CCM；QR；DCM
	反馈方式	原边反馈

商品概述

InnoSwitch™3-Pro系列IC极大地简化了完全可编程、高效电源的开发和制造，尤其适用于紧凑型外壳的电源。通用I2C接口可实现输出电压和电流的动态控制，以及许多可配置功能。遥测功能可报告编程功能和故障模式。 InnoSwitch3-Pro器件非常适合需要精细（10 mV、50 mA）输出电压和电流调节的AC/DC电源应用。典型应用包括带有I²C端口的系统微处理器或专用微控制器，用于配置、控制和监控电源子系统的运行。uVCC引脚为独立应用（如USB PD适配器和充电器）中的微处理器提供偏置电源。

商品特性

通过I²C接口进行数字控制
- 动态调节电源电压和电流
- 用于电源状态和故障监测的遥测功能
- 一套全面的可配置保护功能
- PowiGaN技术 —— 无需散热片即可实现高达100 W功率（INN3378C、INN3379C和INN3370C）
高度集成，占用空间小
- 多模式准谐振（QR）/ DCM / CCM反激式控制器、高压开关、次级侧感应和同步整流驱动器
- 在宽输入电压和负载范围内实现优化效率
- 集成FluxLink，高压隔离反馈链路
- 瞬时瞬态响应
- 驱动低成本N沟道FET串联负载开关
- 为外部MCU集成3.6 V电源
EcoSmart节能技术
- 包括线路检测和MCU在内，空载功耗低于30 mW
- 使电源设计轻松符合全球所有能效法规
- 低散热
先进的保护/安全特性
- 输入电压监测，具备精确的欠压/过压保护
- 输出过压/欠压故障检测，可独立配置响应
- 同步整流FET栅极开路检测
- 迟滞热关断
- 可编程看门狗定时器，用于系统故障监测
完全符合安全和法规要求
- 加强绝缘
- 隔离电压 > 4000 VAC
- 100%生产高压测试合规
- 通过UL1577和TUV（EN60950和EN62368）安全认证
环保封装
- 无卤且符合RoHS标准

应用领域

高效USB PD 3.0+PPS/OC适配器
多协议适配器，包括QuickCharge、AFC、FCP、SCP
直充式移动设备充电器
多化学体系工具和通用电池充电器
可调CV和CC LED镇流器

数据手册PDF

放大查看下载PDF

优惠活动

7.1折起

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	3.42V~3.78V
	开关频率	65kHz
	晶体管耐压	725V
