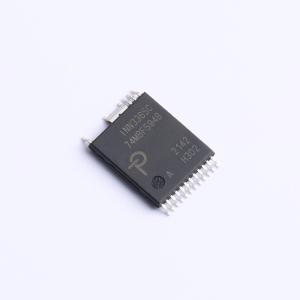

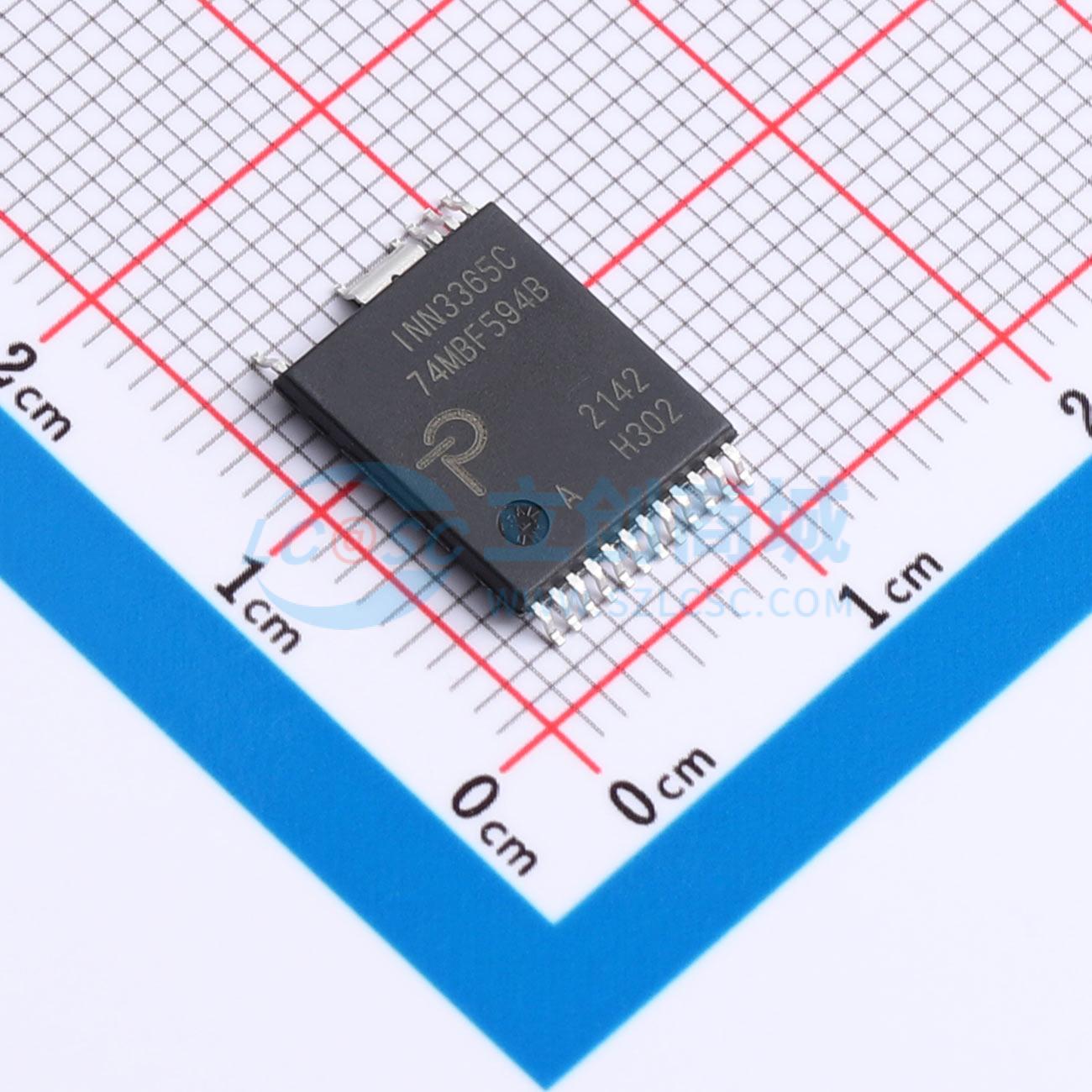

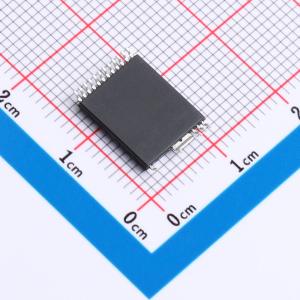

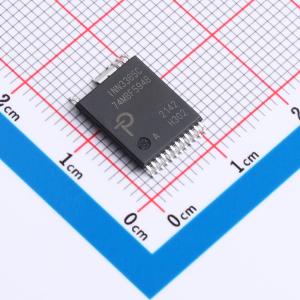

INN3365C-H302-TL
650V 3.42V~3.78V
- 商品型号
- INN3365C-H302-TL
- 商品编号
- C567567
- 商品封装
- InSOP
- 包装方式
- 编带
- 商品毛重
- 3.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 3.42V~3.78V | |
| 开关频率 | 80kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | DCM；CCM；QR | |
| 输出电压 | 3V~24V | |
| 反馈方式 | 副边反馈 |
商品概述
InnoSwitch™3-Pro系列IC极大地简化了完全可编程、高效电源的开发和制造，特别是那些采用紧凑型外壳的电源。通用的I2C接口可实现对输出电压和电流的动态控制以及许多可配置功能。遥测功能可报告编程功能和故障模式。InnoSwitch3-Pro器件非常适合需要精细（10 mV、50 mA）输出电压和电流调整的AC/DC电源应用。典型应用包括使用系统微处理器或专用微控制器，通过IC端口配置、控制和监控电源子系统的运行。uVCC引脚为独立应用（如USB PD适配器和充电器）中的微处理器提供偏置电源。
商品特性
- 通过I2C接口进行数字控制：可动态调整电源电压和电流；可遥测电源状态和进行故障监控；具备一套全面的可配置保护功能；采用PowiGaN™技术，无需散热片即可实现高达100 W的功率（INN3378C、INN3379C和INN3370C）。
- 高度集成、紧凑的封装：高度集成，采用多模式准谐振（QR）/DCM/CCM反激式控制器、高压开关、次级侧感应和同步整流驱动器；在不同线路和负载范围内实现优化效率；集成FluxLink™，具备HIPOT隔离反馈链路；具备瞬时瞬态响应；可驱动低成本N沟道FET系列负载开关；集成3.6 V电源，为外部MCU供电。
- EcoSmart™节能：空载功耗低于30 mW，包括线路感应和MCU功耗；使电源设计轻松符合所有全球能效法规；散热低。
- 先进的保护/安全特性：具备输入电压监控，具有精确的欠压/过压保护；具备输出过压/欠压故障检测，可独立配置响应；具备开路SR FET栅极检测；具备滞后热关断功能；具备可编程看门狗定时器，用于系统故障检测。
- 完全符合安全和法规要求：具备加强绝缘；隔离电压 >4000 VAC；100%生产HIPOT合规测试；UL1577隔离电压4000 VAC（最大），并获得TUV（EN62368）和CQC（G4943.1）安全认证。
- 绿色封装：无卤且符合RoHS标准。
应用领域
- 高效USB PD 3.0 + PPS/QC适配器
- 多协议适配器，包括QuickCharge、AFC、FCS、SCP
- 直接充电移动设备充电器
- 多化学体系工具和通用电池充电器
- 可调CV和CC LED镇流器
