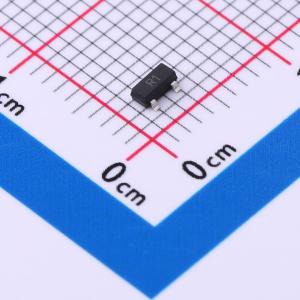

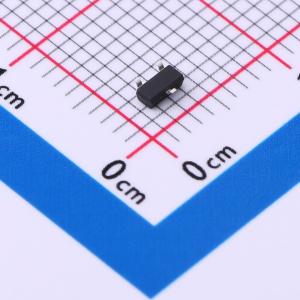

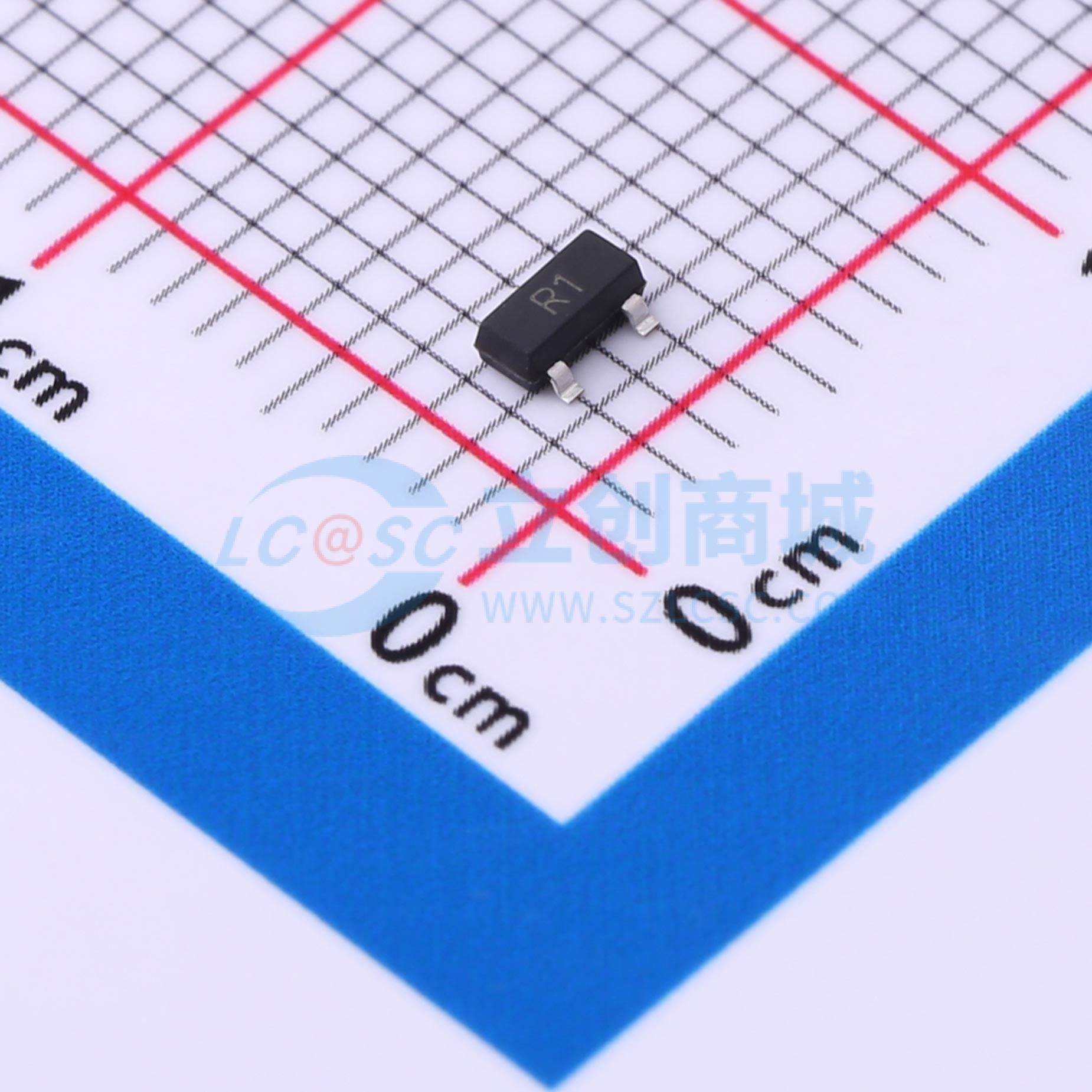

ESE3401AY
1个P沟道 耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，-30V，-4.2A，42mΩ@-10V，-0.8V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESE3401AY
- 商品编号
- C5224198
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 42mΩ@10V；49mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 800mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.4nC@4.5V | |
| 输入电容(Ciss) | 954pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 54pF |
商品特性
- 国际标准封装
- miniBLOC，带氮化铝隔离
- 低导通状态漏源电阻（RDS(on)）和栅极电荷（QG）
- 雪崩额定
- 低封装电感
- 快速本征整流器
- 高功率密度
- 易于安装
- 节省空间
应用领域
- DC-DC转换器
- 电池充电器
- 开关模式和谐振模式电源
- 直流斩波器
- 交流和直流电机驱动器
- 不间断电源
- 高速功率开关应用
