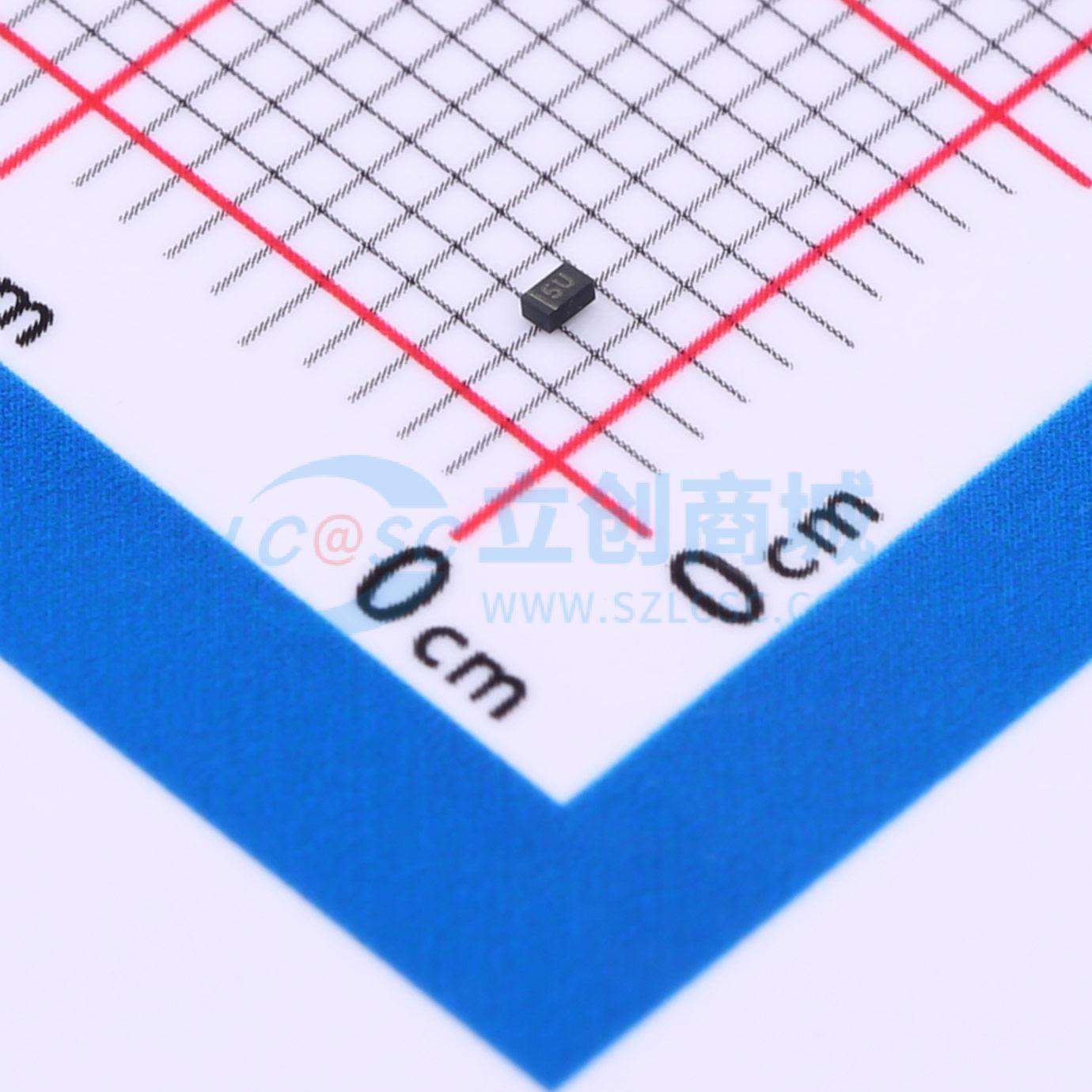

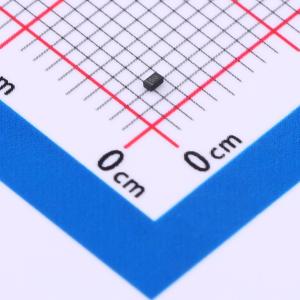

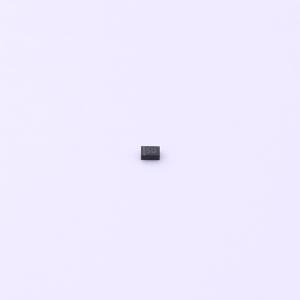

温馨提醒：图片仅供参考，商品以实物为准
ESDUL5V0BDB
TVS 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 静电保护模块
- 品牌名称
- Agertech(艾吉芯)
- 商品型号
- ESDUL5V0BDB
- 商品编号
- C5221608
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 44W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.35pF |
商品概述
ESDUL5V0BDB 是一款超低电容 TVS，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受 ESD 引起的过应力影响。 ESDUL5V0BDB 可根据 IEC61000 - 4 - 2 标准提供高达 ± 15 KV（接触放电）的 ESD 保护，并根据 IEC61000 - 4 - 5 标准承受高达 4A（8/20 μs）的峰值脉冲电流。 ESDUL5V0BDB 采用 DFN1006 - 2L 封装。标准产品无铅且无卤。
商品特性
- 截止电压：最大 5V。
- 根据 IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：± 15 kV（接触）；根据 IEC61000 - 4 - 5（浪涌）标准：4A（8/20 μs）。
- 超低电容：典型 C_J = 0.35 pF。
- 超低漏电流：典型 IR < 1nA。
- 低钳位电压：典型 V_CL = 14.0V @ IPP = 16A（TLP）。
- 固态硅技术
应用领域
- USB 2.0 和 USB 3.0
- HDMI 1.3、HDMI 1.4 和 HDMI 2.0
- SATA 和 eSATA 接口
- DVI
- IEEE 1394
- 便携式电子设备和笔记本电脑
