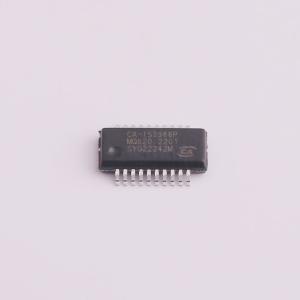

温馨提醒：图片仅供参考，商品以实物为准

CA-IS3988P

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8通道隔离式数字输入接收器
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3988P
商品编号: C5210911
商品封装: SSOP-20
包装方式: 编带
商品毛重: 0.388286克(g)

商品参数

商品概述

CA-IS398x 系列隔离式八路数字输入产品针对工业 24V 数字输入应用进行了优化。所有器件只需几个外部组件，即可配置为 1 型、2 型或 3 型输入，且每个通道均可吸收和提供电流。基于芯艾蓝先进电容隔离技术的隔离通道，具备高达 2.5kV_RMS 的隔离额定值和 ±300kV/μs 的典型共模瞬变抗扰度（低速通道），提供高电磁抗扰性、低传播延迟和低抖动。 CA-IS398x 器件在逻辑侧的电源电压范围为 2.25V 至 5.5V，现场侧无需电源供电。逻辑输出电平由电源电压独立设置，便于与 2.5V、3.3V 和 5V 控制器接口连接。CA-IS3980S 工业接口串行器通过微控制器所需的 SPI 端口，将八路 24V 数字输入转换、调理并串行化为与 CMOS 兼容的信号；而 CA-IS398xP 器件则将八路 24V 工业数字输入转换为八路与 CMOS 兼容的并行输出。所有器件均提供隔离数字输出，所有数字输入可以是来自工业、过程和楼宇自动化中传感器和开关的灌电流或拉电流工业输入（双向输入）。为了在工业环境中稳定运行，具有并行输出的 CA-IS398x 的每个输入都包含具有固定延迟时间的毛刺和去抖滤波器；CA-IS3980S 具备可编程去抖滤波器，允许根据应用灵活对传感器输出进行去抖和滤波。此外，对于传感器输入超过八路的系统，CA-IS3980S 能够将多个器件进行菊花链连接，最多可实现 128 个输入共享同一个隔离 SPI 接口。 CA-IS398x 系列器件的工作温度范围为 -40℃ 至 +125℃，采用 20 引脚 SSOP 封装。

商品特性

支持符合 IEC 61131-2 标准的 1 型、2 型和 3 型工业标准输入类型
高集成度
带串行器的八路输入通道（CA-IS3980S）
带并行输出的八路输入通道（CA-IS398xP）
支持高达 2Mbps 的数据速率
集成数字毛刺和去抖滤波器，延迟时间可在 0 至 100ms 之间选择
高瞬态抗扰度：低速通道的共模瞬变抗扰度为 ±300kV/μs，高速通道为 ±50kV/μs
集成 2500V_RMS 隔离
减少物料清单和占用空间
兼容 SPI 的串行接口（仅 CA-IS3980S）
2.25V 至 5.5V 单电源供电，无需现场侧电源
环境工作温度范围为 -40℃ 至 125℃
8.66mm x 3.91mm 的 20 引脚 SSOP 封装
安全法规认证（待批准）
DIN VVDE V 0884-10 基本隔离
UL1577 认证，2500V_RMS 绝缘
符合 GB4943.1-2011 的 CSA 认证
符合 EN61010-1:2010（第 3 版）和 EN 60950-1:2006/A2:2013 的 TUV 认证

应用领域

PLC 的数字输入模块
工业、楼宇和过程自动化
电机控制
数控控制
工业数据采集

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离DI/DO
	输入通道数	8
	通道状态指示器	-
	输出接口	IO输出

	属性	参数值
	最大数据速率	2Mbps
	隔离电压(Vrms)	2500
	CMTI(kV/us)	300kV/us
	工作温度	-40℃~+125℃
