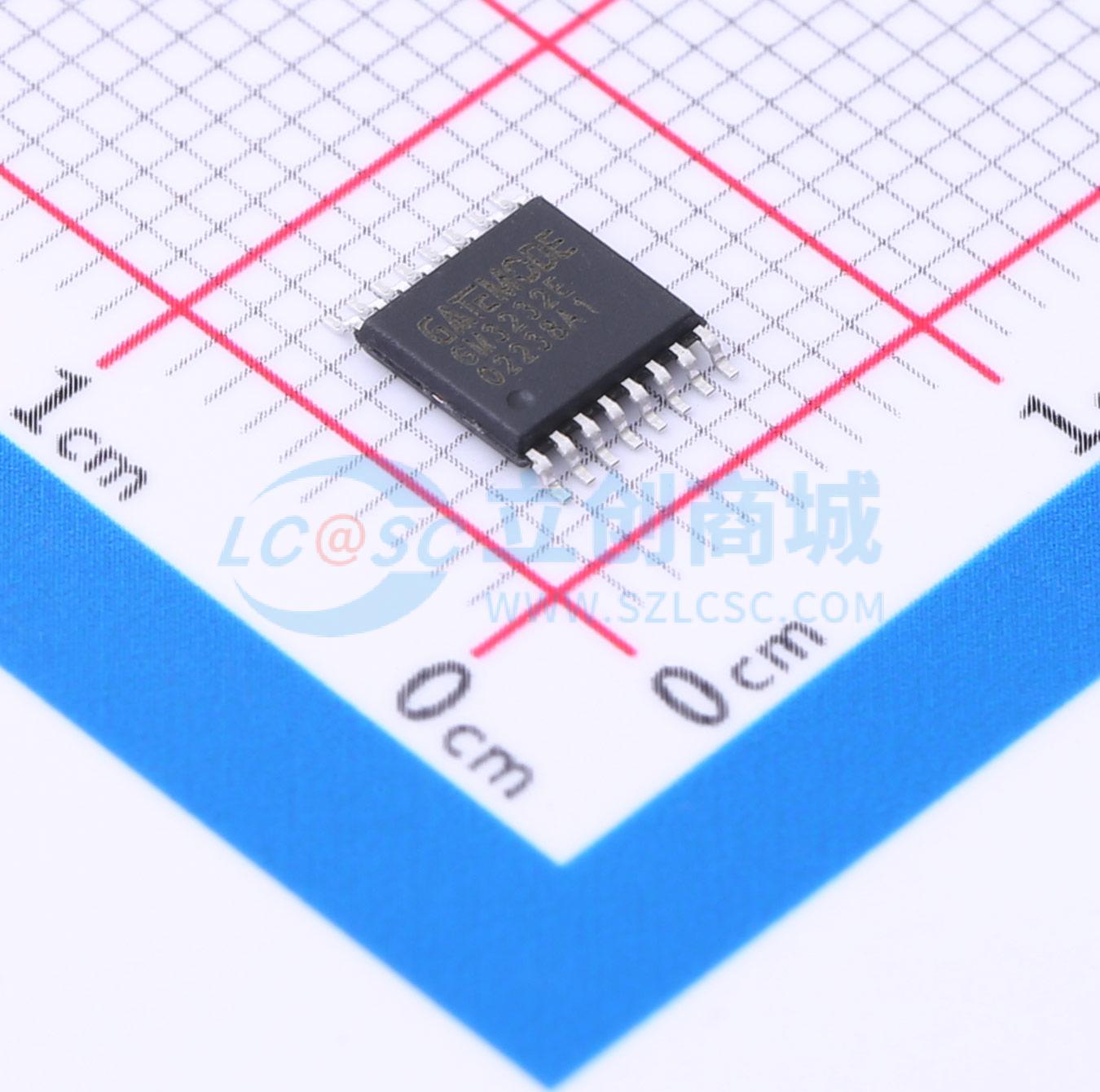

GM3232ETA

±15kV ESD 保护 RS-232线路驱动器和接收器 GM3232E

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GM3232E是一款符合TIA/EIA-232-F标准的RS-232线路驱动器和接收器，支持3V至5.5V单电源供电，内置电荷泵电路，支持高达500kbit/s的数据传输速率。
品牌名称: GATEMODE(捷茂微)
商品型号: GM3232ETA
商品编号: C5201634
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.20904克(g)

商品参数

商品概述

GM3232E 接口芯片包含两个驱动器、两个接收器和一个双电荷泵电路。串行端口具备 ±15kV IEC ESD 保护。该芯片满足 TIA/EIA-232-F 标准要求，并在异步通信控制器与串行端口连接器之间提供电气接口功能。芯片内部电荷泵和四个小型外部电容支持 3V 至 5.5V 的单电源供电。GM3232E 支持高达 500kbit/s 的数据信令速率。

商品特性

可由 3V 至 5.5V VCC 电源供电
工作速率高达 500kbps
包含两个驱动器和两个接收器
满足 TIA/EIA-232-F 和 ITU V.28 标准要求
外部电容：0.1μF
串行引脚提供增强的 ESD 保护

应用领域

工业计算机
有线网络
数据中心和企业计算
笔记本和计算机
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	500Kbps
	工作电压	3V~5.5V

	属性	参数值
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.3mA
	功能特性	短路保护
