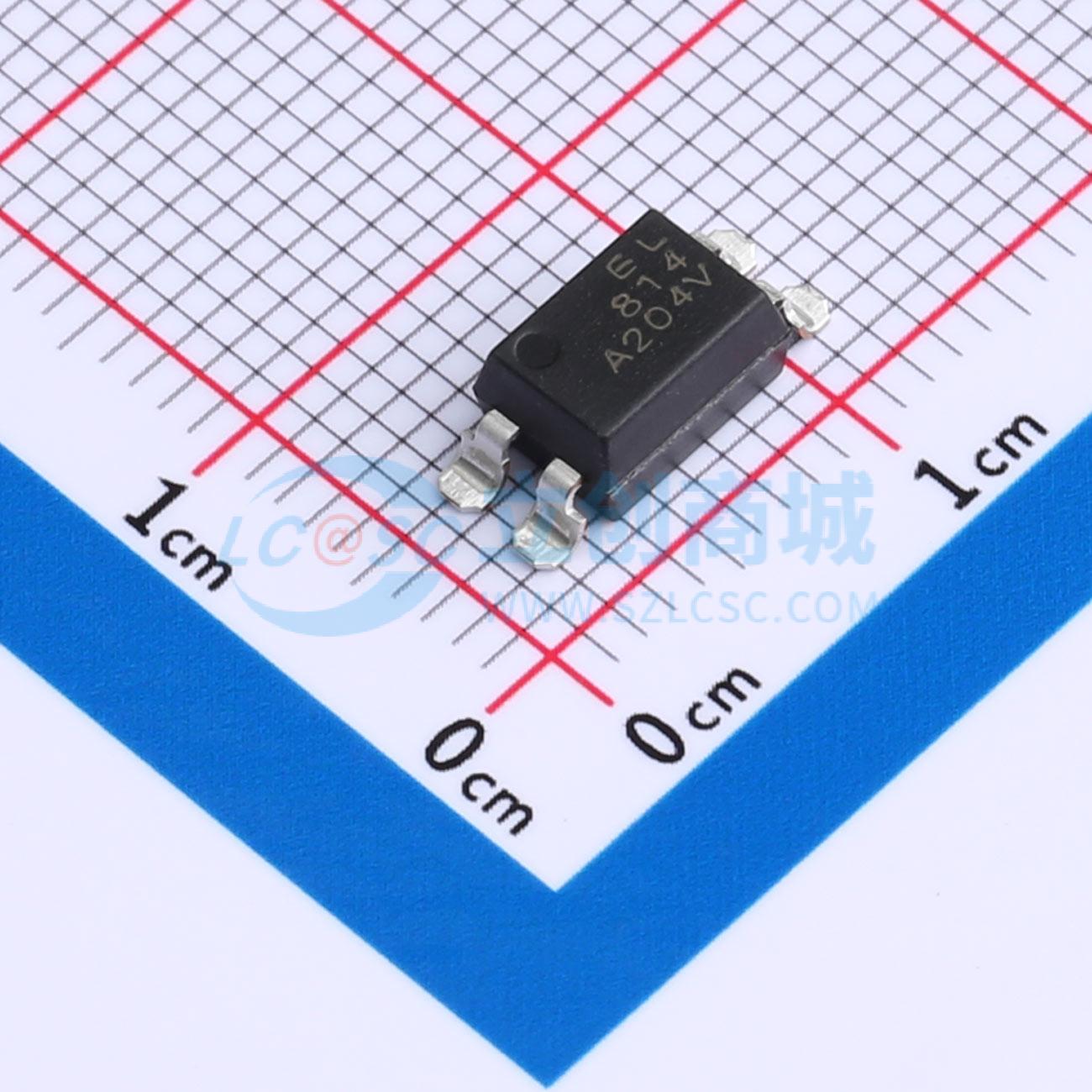

EL814S1(A)(TA)-V实物图

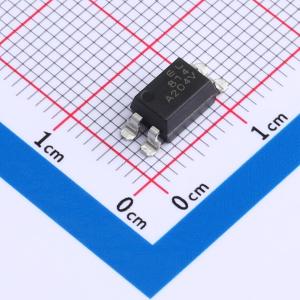

  • EL814S1(A)(TA)-V商品缩略图

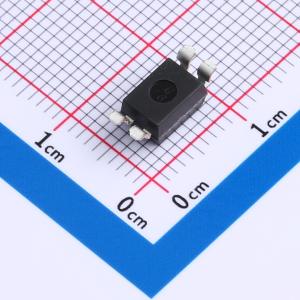

  • EL814S1(A)(TA)-V商品缩略图
  • EL814S1(A)(TA)-V商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

EL814S1(A)(TA)-V

光耦

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
EVERLIGHT(亿光)
商品型号
EL814S1(A)(TA)-V
商品编号
C5201636
商品封装
SMD-4P​
包装方式
编带
商品毛重
0.58克(g)

    商品参数

    属性参数值
    商品目录晶体管输出光耦
    输入类型AC,DC
    输出类型光电三极管
    正向压降(Vf)1.2V
    输出电流-
    隔离电压(Vrms)5kV
    直流反向耐压(Vr)-
    负载电压80V
    输出通道数-
    属性参数值
    集射极饱和电压(VCE(sat))50mV@20mA,1mA
    上升时间(tr)18us
    下降时间18us
    工作温度-55℃~+110℃
    电流传输比(CTR)最小值20%
    电流传输比(CTR)最大值/饱和值300%
    总功耗(Pd)200mW
    正向电流(If)60mA
