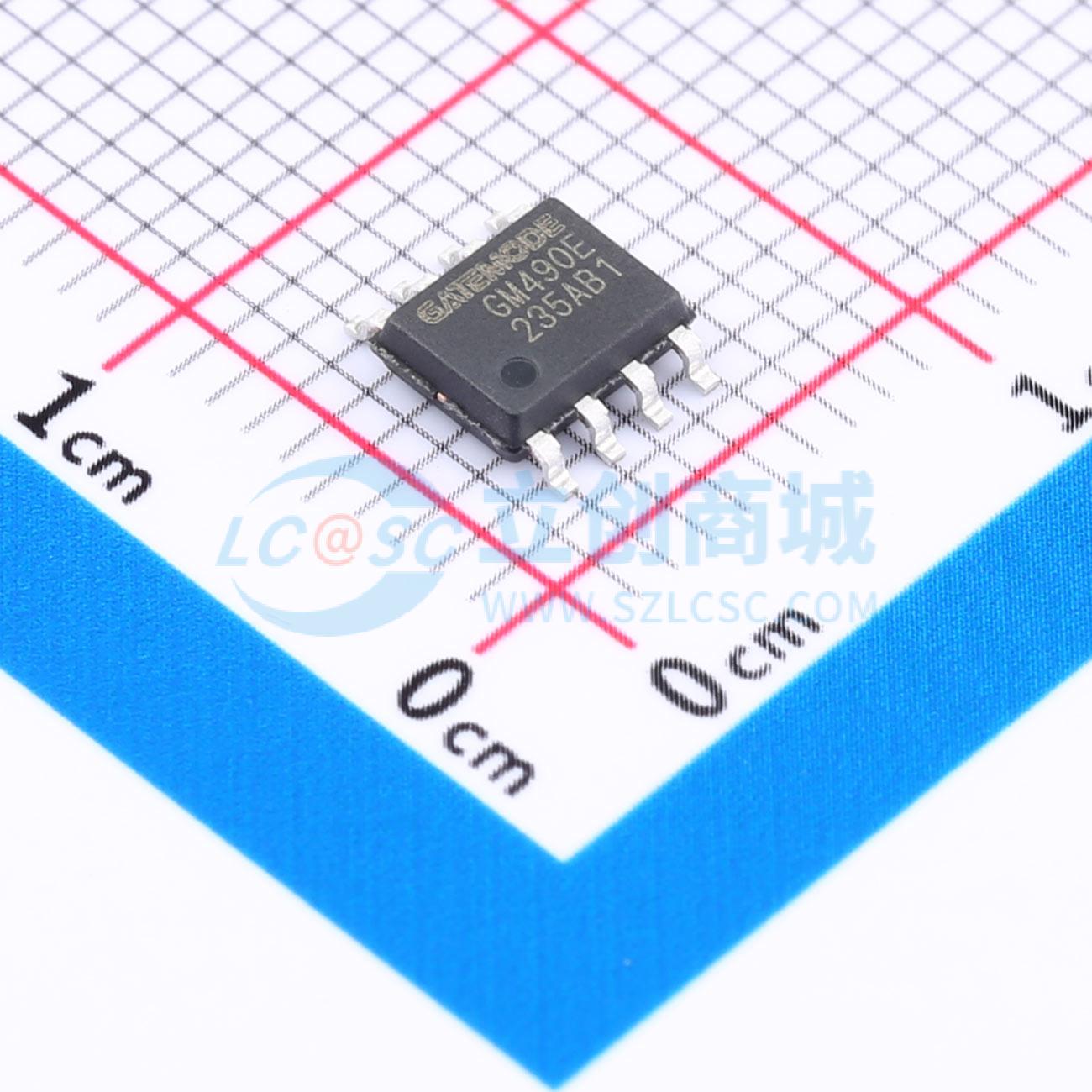

温馨提醒：图片仅供参考，商品以实物为准

GM490E

±15kV ESD保护、失效保护RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ±15kV静电保护、256节点、1Mbps，全双工RS485/RS422芯片
品牌名称: GATEMODE(捷茂微)
商品型号: GM490E
商品编号: C5201635
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

用于RS-485/RS-422 通信的GM490E 是一款全双工通信的高速收发器，其包含一路驱动器和一路接收器。具有 ±15kV 人体模式ESD 保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。GM490E具有低摆率驱动器，能够减小EMI 和由于不恰当的终端匹配电缆所引起的反射，并实现高达1Mbps 的无差错数据传输。此外，GM490E 其接收器具有1/8 单位负载输入阻抗，总线上可以挂接多达256 个收发器。

商品特性

宽电源范围，全双工
真正的失效保护接收器兼容于EIA/TIA-485
提供工业标准的8 引脚SOP 封装
强大的摆率控制功能有助于实现无差错数据传输
总线上允许挂接多达256个收发器
为RS-485/RS-422 A/B 引脚提供增强型ESD 保护

应用领域

工业控制
安防系统
销售终端（POS）
电源逆变器
对EMI灵敏的收发器应用
工业网络

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	1Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	600uA
	通讯模式	全双工
