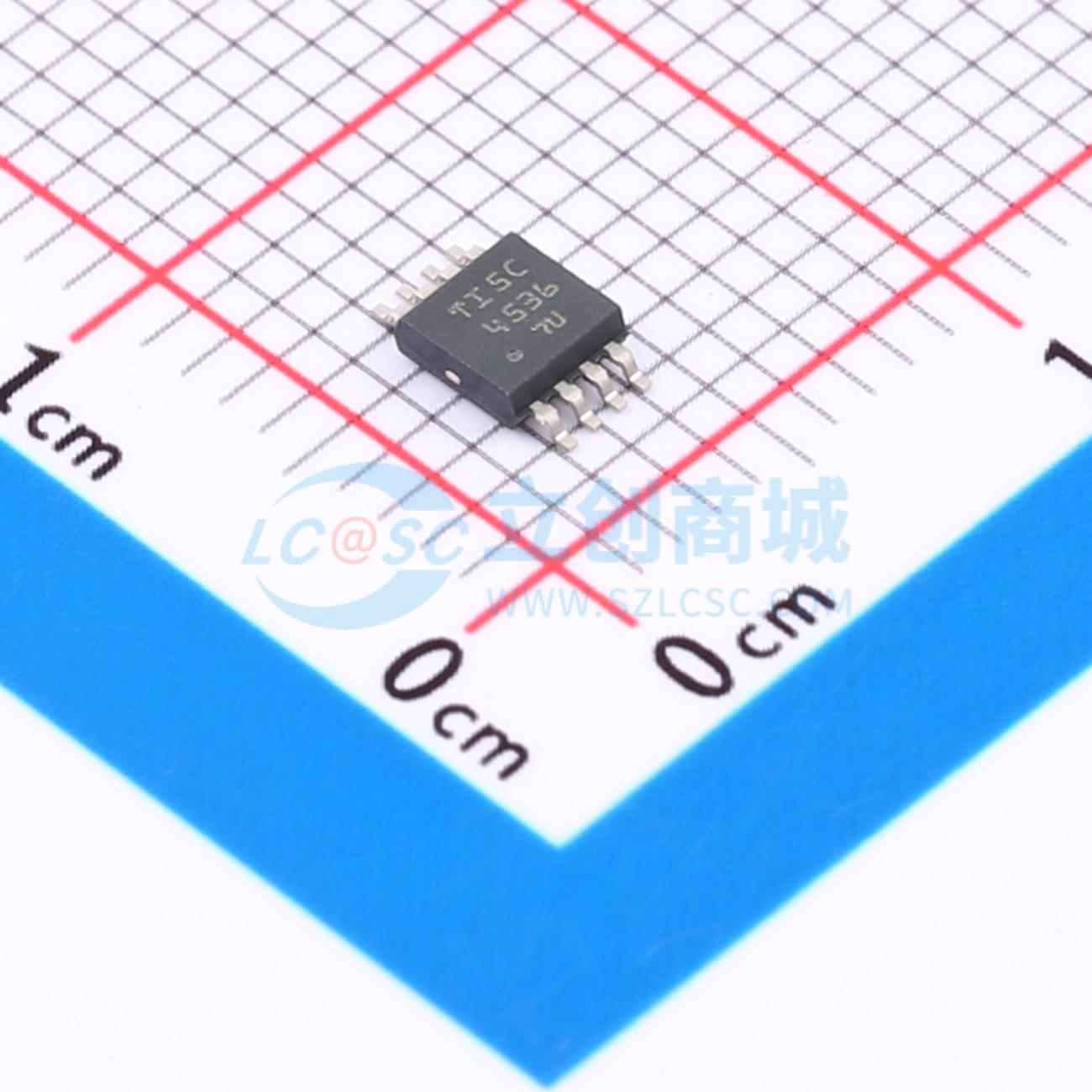

THS4536DGKR实物图

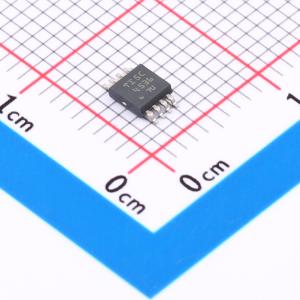

  • THS4536DGKR商品缩略图

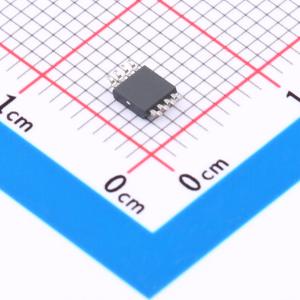

  • THS4536DGKR商品缩略图
  • THS4536DGKR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

THS4536DGKR

THS4536DGKR

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
THS4536DGKR
商品编号
C55152290
商品封装
VSSOP-8​
包装方式
编带
商品毛重
0.088克(g)

商品参数

暂无内容图标

参数完善中

商品概述

THS4536 是一款 60MHz 全差动放大器 (FDA),专为驱动高达 2MSPS 的全差动模数转换器 (ADC) 而设计。THS453x 系列提供两个选项:THS4535(未修整)和 THS4536(已修整)。THS4535 是简单单路至双路转换的选择。与传统的双路运算放大器相比,THS4535 等 FDA 具有性能优势,包括输出之间的带宽和相位平衡,以及一个VOCM 引脚,可用于轻松调节输出共模电压。对于更高直流精度的应用,例如高速低侧电流分流测量,THS4536 为偏移和偏移漂移提供封装级修整。THS453x 器件还提供了更高的瞬态电流输出驱动能力,以满足逐次逼近寄存器 (SAR) ADC 的电荷注入和ΔΣ ADC 预充电缓冲器的需求。

商品特性

  • 带宽:65MHz (G = 1V/V)
  • 增益带宽积:80MHz
  • THS4536 失调电压:20µV(最大值)
  • THS4536 温漂:0.8μV/°C(最大值)
  • 电源工作范围:2.7V 至 5.5V
  • 低谐波失真
  • 压摆率:47V/µs 和 57V/µs(上升和下降)
  • 低噪声
  • 电压噪声:4.3nV/√Hz(2.5kHz 1/f 拐点频率)
  • 电流噪声:70fA/√Hz
  • 低输入偏置和失调电流:在 125°C(最大值)下为±40pA
  • 电源电流:4.7mA
  • 负电源轨输入 (NRI)
  • 轨到轨输出 (RRO)
  • THS4536 输出相对于电源轨为 80mV(最大值)
  • 工作温度范围:-40°C 至 +125°C

应用领域

  • 16 位至 20 位、差动 SAR 和 ΔΣ 驱动器
  • 差动有源滤波器
  • 电机驱动器
  • 电池测试仪
  • 功率分析仪
