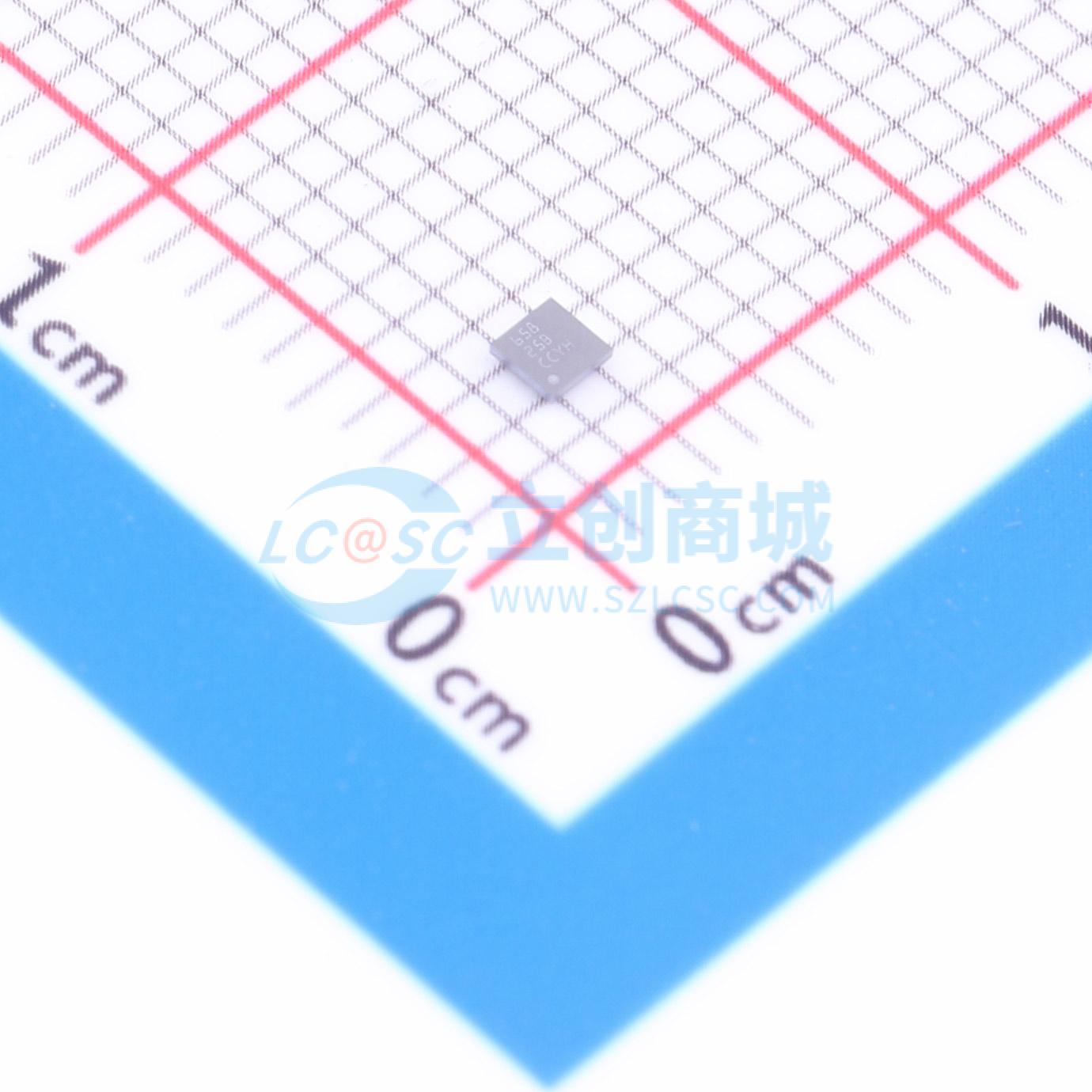

TPS612901YBGR
TPS612901YBGR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS612901YBGR
- 商品编号
- C55152213
- 商品封装
- BGA-16
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 2.35V~5.5V | |
| 输出电流 | 11A | |
| 开关频率 | 440kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | - |
商品概述
TPS61290x是5.5V、11A同步升压转换器,具有旁路模式、I2C 接口和快速瞬态响应。TPS61290x可以为由富镍、硅阳极、锂离子或磷酸铁锂电池供电的产品提供电源设计,电压范围经过优化,适用于智能手机或POS终端机等单节电池便携式应用。该器件可用作高功率预稳压器,延长电池运行时间并克服受电系统的输入电流和电压限制,具备1.8V 至 5.5V的宽输入电压范围,可通过I2C将输出电压编程为高达5.5V,TPS61290 的默认输出电压为 3.4V,TPS612901 的默认输出电压为 5V(VSEL = 低电平)和 5.25V(VSEL = 高电平)。在运行期间,当电池处于良好充电状态时,TPS61290x将在旁路模式下工作,通过旁路FET将电池连接到电源系统;如果电池进入较低的充电状态且其电压低于所需的最小系统电压,该器件会无缝转换至升压模式,以使用全部电池容量。TPS61290x采用 16 焊球 YBG 封装,可实现非常小巧的设计尺寸。
商品特性
- 1.8V 至 5.5V 的宽VIN范围,启动输入电压为2.2V
- 通过 I2C 实现可编程平均输入电流限制(3.5A 至 11A)
- 通过 I2C 实现可编程输出电压(2.35V 至 5.5V),TPS61290默认为 3.4V,TPS612901在VSEL = L时默认为5V,VSEL = H时默认为 5.25V
- VIN 为 2.7V、VOUT 为 3.4V 且 IOUT 为 0A → 3A(0.2A/µs 压摆率)时下冲 < 150mV
- 集成式旁路 MOSFET (8mΩ)、高侧 MOSFET(8mΩ)、低侧 MOSFET (10mΩ)
- VIN > VOUT 时自动旁路模式
- 可在轻负载下选择自动 PFM 运行或强制 PWM
- EN 逻辑为低电平时具备输出放电功能
- 在关断期间真正断开输入与输出之间的连接
- 集成热关断保护和过流保护
- 与 I2C 兼容的接口速率高达 1Mbps
- 支持 1.2V I/O 逻辑控制接口
- 采用 16 焊球 WCSP 封装
应用领域
- 手机
- 平板电脑
- 光学模块
- 4G、5G 小型模块数据卡
- 射频功率放大器
