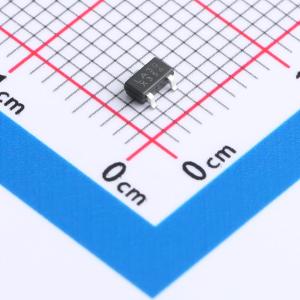

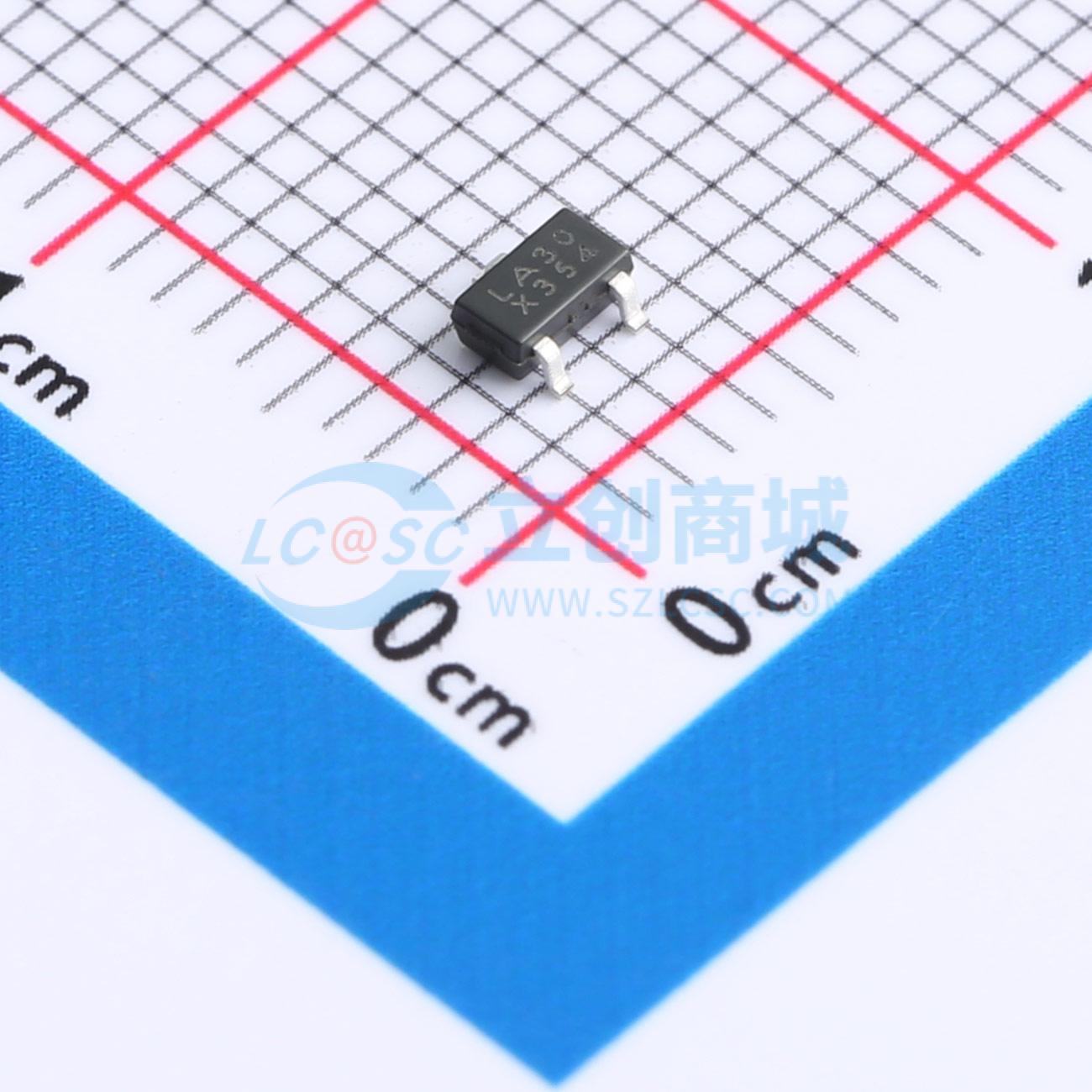

温馨提醒：图片仅供参考，商品以实物为准
RS3219-3.0YF3
低功耗、低压差、300 mA、低噪声、低静态电流LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、低压差CMOS LDO，可在1.7V至7.5V的输入电压下工作，能够提供高达300mA的输出电流。旨在满足RF和模拟电路的要求，提供低噪声、高PSRR、低静态电流以及低线路和负载瞬态响应。该器件设计为与1μF输入和1μF输出陶瓷电容器配合使用。其他特性包括10nA逻辑控制关断模式和热关断保护。有Green SOT23-3、SOT23-5和UTDFN-1x1-4封装，工作环境温度范围为-40℃至 + 85℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS3219-3.0YF3
- 商品编号
- C5199880
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 7.5V | |
| 输出电压 | 3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 120uA | |
| 噪声 | 38uVpp | |
| 特性 | 带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RS3219系列低功耗、低压差CMOS LDO的输入电压范围为1.7V至7.5V，可提供高达300mA的输出电流。该系列器件专为满足射频和模拟电路的要求而设计，具备低噪声、高电源抑制比（PSRR）、低静态电流以及低线路和负载瞬态响应的特性。 该器件设计为搭配1μF输入和1μF输出陶瓷电容使用。 其他特性包括10nA逻辑控制关断模式和热关断保护。RS3219系列提供绿色SOT23 - 3、SOT23 - 5和UTDFN - 1x1 - 4封装。其工作环境温度范围为 - 40°C至 + 85°C。
商品特性
- 低输出噪声
- 低压差电压
- 热过载保护
- 10nA逻辑控制关断
- 提供多种输出电压版本：固定输出电压为1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
应用领域
- 蜂窝电话
- 摄像头模块
- 传感器
- 高保真音频
- 无线电收发器
- 锁相环（PLL）/合成器、时钟电路
- 中等电流、对噪声敏感的应用
